Rekomend.id – Ukuran Resistor Lampu LED 220V Tegangan AC. Dalam dunia elektronika, lampu LED (Light Emitting Diode) telah menjadi salah satu pilihan yang populer karena efisiensinya yang tinggi dan daya tahan yang baik.
Namun, untuk mengoperasikan lampu LED dengan tegangan listrik rumah tangga yang umumnya 220V, kita perlu menggunakan resistor sebagai komponen pendukung. Dalam artikel ini, kita akan membahas tentang ukuran resistor yang tepat untuk lampu LED 220V.
Pengertian Lampu LED
Lampu LED adalah jenis lampu semikonduktor yang menghasilkan cahaya ketika arus listrik melewati bahan semikonduktor di dalamnya. Singkatan LED sendiri merupakan kepanjangan dari Light Emitting Diode.
Lampu LED memiliki beberapa keunggulan dibandingkan dengan lampu konvensional, seperti hemat energi, tahan lama, dan memiliki kecerahan yang tinggi.
Prinsip Kerja Lampu LED
Prinsip kerja lampu LED didasarkan pada fenomena fisika yang disebut sebagai efek elektroluminesensi. Ketika arus listrik melewati bahan semikonduktor dalam lampu LED, energi elektron-elektron dalam bahan tersebut bertransisi dan memancarkan foton, yang kemudian dihasilkan menjadi cahaya.
Kelebihan Lampu LED
Lampu LED memiliki beberapa kelebihan dibandingkan dengan lampu konvensional. Beberapa kelebihannya antara lain:
- Hemat energi: Lampu LED menghasilkan cahaya dengan efisiensi yang tinggi, sehingga mengkonsumsi energi yang lebih sedikit dibandingkan dengan lampu konvensional.
- Tahan lama: Lampu LED memiliki umur pakai yang lebih lama dibandingkan dengan lampu konvensional, sehingga mengurangi biaya penggantian secara berkala.
- Kecerahan tinggi: Lampu LED memiliki kecerahan yang tinggi, sehingga cocok digunakan sebagai penerangan dengan intensitas cahaya yang tinggi.
- Warna yang bervariasi: Lampu LED tersedia dalam berbagai warna, sehingga dapat digunakan untuk tujuan dekoratif atau penerangan yang spesifik.
Tegangan Operasi Lampu LED
Lampu LED umumnya bekerja pada tegangan rendah, seperti 1,5V hingga 3,3V. Namun, jika ingin menggunakan lampu LED pada tegangan listrik rumah tangga 220V, kita perlu menggunakan resistor sebagai komponen pendukung.
Menghitung Nilai Ukuran Resistor untuk Lampu LED 220V
Untuk menghitung nilai ukuran resistor yang tepat untuk lampu LED 220V, kita perlu menggunakan hukum Ohm. Rumus yang digunakan adalah:
R = (V_supply – V_LED) / I_LED
Dimana:
- R adalah nilai resistor yang dicari,
- V_supply adalah tegangan sumber (220V),
- V_LED adalah tegangan jatuh pada lampu LED (biasanya sekitar 2V),
- I_LED adalah arus yang mengalir melalui lampu LED (biasanya diberikan pada spesifikasi lampu LED).
Ukuran Resistor untuk Lampu LED 220v yang Ditentukan Berdasarkan dengan Warna
Ukuran resistor untuk lampu LED 220V AC dengan berbagai warna memiliki tegangan yang berbeda. Warna lampu LED, seperti merah, hijau, kuning, biru, dan infra merah, ditentukan oleh senyawa semikonduktor dan panjang gelombang yang digunakan. Berikut adalah beberapa contoh lampu LED yang sering digunakan berserta spesifikasi tegangan:
- Lampu merah memiliki tegangan kerja (VF) sebesar 2.0V dan arus maksimum (IF Max) sebesar 30mA.
- Lampu infra merah memiliki tegangan kerja (VF) sebesar 2.0V dan tegangan maksimum (VF Max) sebesar 2.5V.
- Lampu kuning memiliki tegangan kerja (VF) sebesar 2.1V dan tegangan maksimum (VF Max) sebesar 2.5V.
- Lampu hijau memiliki tegangan kerja (VF) sebesar 2.2V dan tegangan maksimum (VF Max) sebesar 2.5V.
- Lampu biru memiliki tegangan kerja (VF) sebesar 4.5V dan tegangan maksimum (VF Max) sebesar 5.5V.
Untuk menghitung ukuran resistor yang sesuai untuk lampu LED dengan sumber tegangan 220V, dapat menggunakan rumus Rd = (Vs – Vd) / Id. Berikut penjelasan mengenai komponen dalam rumus tersebut:
- Rd adalah nilai resistor yang dibutuhkan untuk lampu LED.
- Vs adalah tegangan sumber, dalam hal ini 220V.
- Vd adalah tegangan kerja pada LED yang sesuai dengan warna lampu.
- Id adalah arus yang mengalir pada LED.
Dengan menggunakan rumus tersebut, Sobat Rekom dapat menghitung ukuran resistor yang tepat untuk lampu LED 220V yang digunakan.
Baca juga:
- Spesifikasi dan Kode Warna Resistor 1 Ohm
- Resistor PTC – Fungsi, Cara Kerja dan Penggunaannya
- Fungsi Cara Kerja Resistor NTC dan Karakteristiknya
Membuat LED Indicator 220v
Membuat indikator LED 220V dapat dilakukan dengan mudah di rumah. Kita dapat menggunakan peralatan rumah tangga untuk membuat indikator LED tersebut.
Dengan menggunakan indikator LED yang dibuat, kita dapat dengan jelas mengetahui apakah peralatan rumah tangga tersebut mendapatkan aliran listrik atau tidak.
Tanpa adanya indikator LED pada peralatan rumah tangga, kita mungkin tidak tahu apakah peralatan tersebut sudah dinyalakan atau belum. Oleh karena itu, penting untuk membuat indikator LED pada peralatan rumah tangga yang ada di rumah.
Salah satu komponen yang diperlukan dalam pembuatan indikator LED untuk tegangan AC adalah resistor. Resistor ini memudahkan proses pembuatan indikator LED. Selain resistor, kita juga membutuhkan kabel sebagai komponen pendukung.

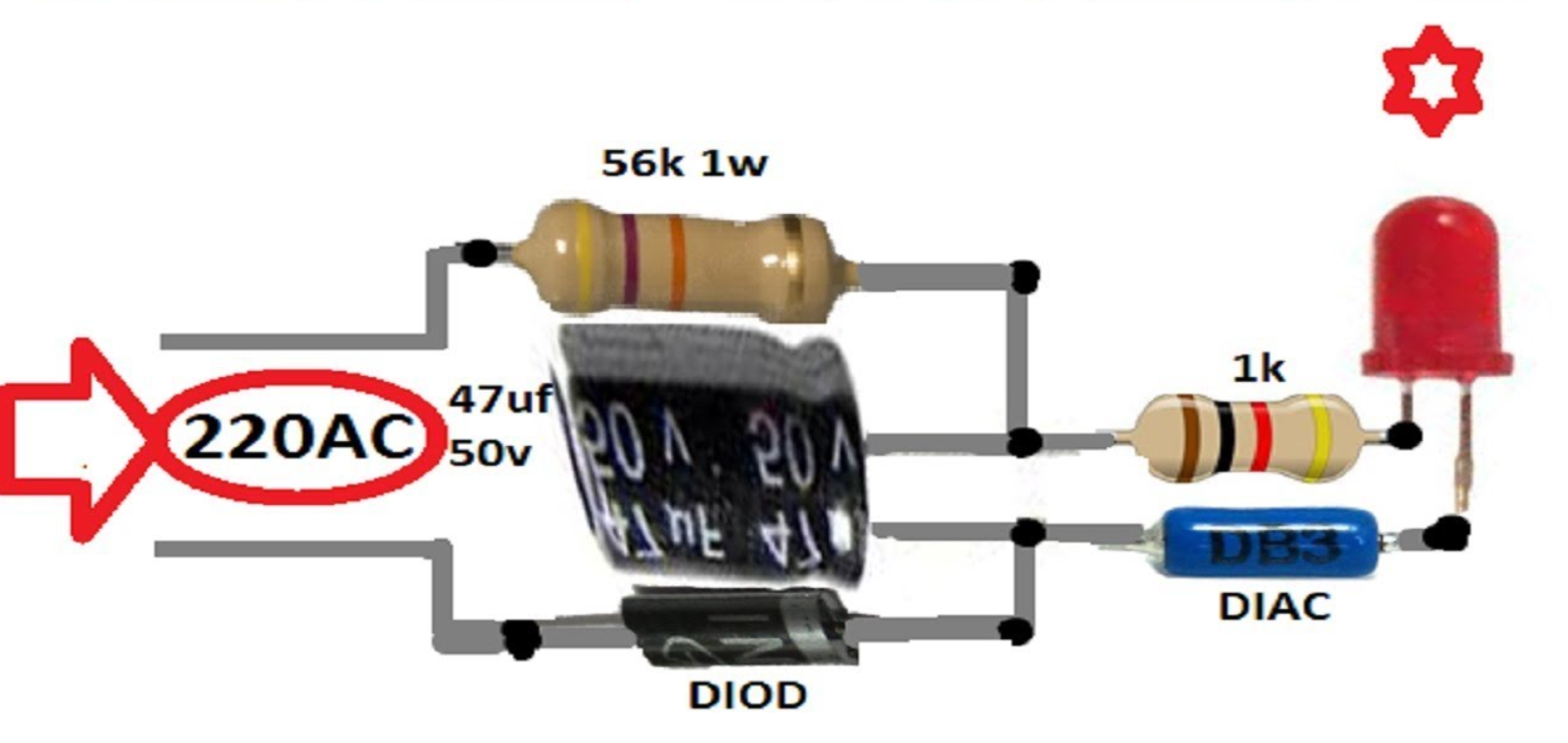

Proses pembuatan indikator LED 220V dilakukan sesuai dengan petunjuk yang terdapat pada gambar di atas. Jalur dengan panah pada gambar merupakan jalur listrik AC.
Untuk membuat jalur tersebut, kita dapat melakukan solder atau membuat sambungan pada stop kontak. Kemudian, lubangi bagian bodi stop kontak untuk memasang lampu LED. Lampu LED dapat dipasang dengan menempelkannya dengan kuat.
Ukuran Resistor untuk lampu LED 220V dan langkah-langkah pembuatan indikator LED pada stop kontak yang telah dijelaskan di atas juga dapat diterapkan pada saklar, mesin blender, amplifier, dan setrika sebagai indikator ketika aliran listrik terputus.
Dengan adanya indikator yang dipasang pada peralatan tersebut, kita dapat mengetahui apakah aliran listrik sedang mengalir pada peralatan rumah tangga tertentu.
Jenis Ukuran Resistor yang Cocok untuk Lampu LED 220V
Untuk lampu LED 220V, ukuran resistor yang cocok adalah resistor daya yang mampu menangani tegangan dan daya yang tinggi. Resistor karbon film atau metal film dengan daya 1W hingga 2W umumnya sudah mencukupi.
Pemilihan Daya Resistor
Pemilihan daya resistor yang tepat adalah hal yang penting untuk mencegah resistor mengalami overheating atau kegagalan. Daya resistor dapat dihitung menggunakan rumus:
P = V * I
Dimana:
- P adalah daya resistor,
- V adalah tegangan yang diberikan (misalnya 220V),
- I adalah arus yang mengalir (diberikan pada spesifikasi lampu LED).
Perbedaan Resistansi Seri dan Paralel
Dalam menghubungkan resistor pada lampu LED, terdapat dua metode penghubungan yaitu resistansi seri dan paralel. Resistansi seri adalah menghubungkan resistor secara berurutan, sedangkan resistansi paralel adalah menghubungkan resistor secara parallel.
Pada lampu LED, biasanya resistor dihubungkan secara seri untuk memastikan arus yang sesuai mengalir melalui lampu LED.
Menyesuaikan Resistansi untuk Mengatur Kecerahan Lampu LED
Jika kita ingin mengatur kecerahan lampu LED 220V, kita dapat mengganti nilai ukuran resistor dengan nilai yang lebih tinggi atau lebih rendah.
Semakin tinggi nilai resistor, semakin rendah kecerahan lampu LED. Sebaliknya, semakin rendah nilai resistor, semakin tinggi kecerahan lampu LED.
Contoh Perhitungan Ukuran Resistor untuk Lampu LED 220V
Misalnya, kita memiliki lampu LED dengan tegangan jatuh sebesar 2V dan arus sebesar 20mA (0,02A). Menggunakan rumus Ohm, kita dapat menghitung nilai resistor:
R = (220V – 2V) / 0,02A = 10.900 ohm
Dalam kasus ini, kita dapat menggunakan resistor 11K ohm.
Tips Pemasangan Resistor pada Lampu LED
Berikut adalah beberapa tips yang perlu diperhatikan saat memasang resistor pada lampu LED:
- Pastikan resistor terpasang dengan benar dan tidak terjadi kontak singkat dengan komponen lain.
- Perhatikan arah polaritas lampu LED saat melakukan pemasangan resistor.
- Jaga suhu resistor agar tidak terlalu panas dengan memberikan ruang ventilasi yang cukup.
Penggantian Resistor pada Lampu LED yang Sudah Rusak
Jika lampu LED sudah tidak berfungsi dengan baik, salah satu kemungkinan penyebabnya adalah resistor yang rusak. Untuk menggantinya, kita perlu membuka lampu LED dan mengganti resistor yang rusak dengan yang baru. Pastikan untuk menggunakan resistor dengan nilai yang sesuai.
Perawatan dan Umur Pakai Lampu LED
Lampu LED umumnya tidak memerlukan perawatan khusus. Namun, untuk memperpanjang umur pakai lampu LED, kita dapat melakukan beberapa langkah berikut:
- Hindari mematikan dan menyalakan lampu LED secara berulang-ulang dengan cepat.
- Jaga suhu lingkungan agar tidak terlalu panas, karena panas berlebih dapat mempengaruhi kinerja dan umur pakai lampu LED.
- Bersihkan permukaan lampu LED secara teratur untuk menghindari akumulasi debu yang dapat mengganggu kinerjanya.
Baca juga:
- Cara Membuat Rangkaian Instalasi Lampu Saklar Stop Kontak
- Rangkaian Lampu TL 2 Trafo Mengoptimalkan Pencahayaan
- Rangkaian Lampu TL LED Tanpa Ballast & Starter Hemat Energi
Kesimpulan
Demikianlah informasi dari rekomend.id mengenai ukuran resistor lampu LED 220V. Dalam penggunaan lampu LED 220V, resistor memainkan peran penting untuk mengatur arus dan melindungi lampu LED dari tegangan yang terlalu tinggi.
Dalam artikel ini, rekomend.id telah membahas tentang ukuran resistor yang tepat untuk lampu LED 220V, cara menghitung nilai resistor, pemilihan jenis resistor yang cocok, dan beberapa tips yang perlu diperhatikan saat pemasangan resistor.
Dengan pemahaman yang baik tentang ukuran resistor, kita dapat menggunakan lampu LED 220V dengan efisien dan aman.
