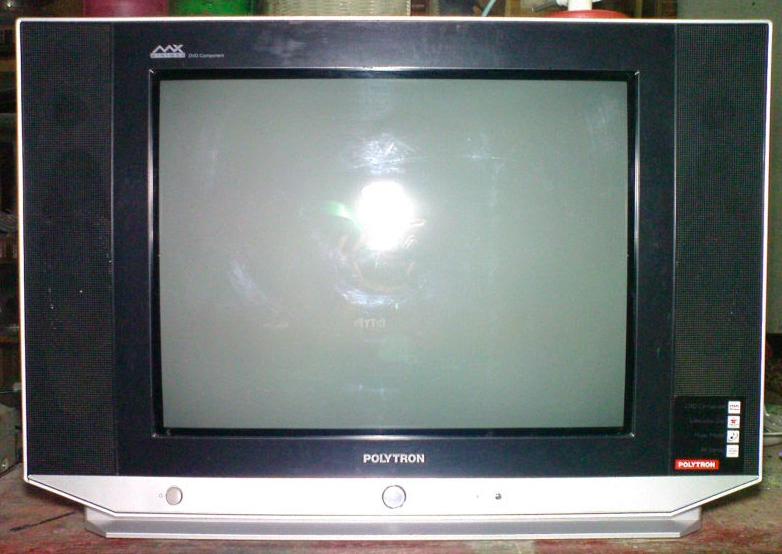

Rekomend.id – Cara Mengatasi TV Polytron Protek. TV Polytron merupakan salah satu merek televisi populer di Indonesia. Namun, seperti halnya produk elektronik lainnya, TV Polytron juga rentan mengalami kerusakan.
Salah satu masalah yang sering dihadapi oleh pemilik TV Polytron adalah ketika TV protek dan tidak bisa menyala. Protek pada TV Polytron terjadi akibat adanya kerusakan pada bagian-bagian tertentu dalam rangkaian TV.
Namun, jangan khawatir, dalam artikel ini rekomend.id akan membahas cara mengatasi TV Polytron protek dengan mudah dan praktis.
Cara Kerja Sistem Protek TV Polytron
Untuk mengatasi kerusakan pada TV Polytron akibat sistem proteksi yang aktif, kita perlu memahami cara kerja sistem proteksi pada TV Polytron.
Pin proteksi pada TV Polytron berbeda-beda tergantung pada jenis IC program yang digunakan. Pada TV Polytron yang menggunakan IC UOC, input sistem proteksi berada pada pin 42.
Sedangkan pada jenis TV Polytron yang menggunakan IC jungle, pin proteksi terletak pada kaki nomor 60. Untuk jenis IC program SMD 80 pin, pin proteksi berada pada pin 67.
Pada kondisi normal, tegangan sekitar 5 V terdapat pada pin proteksi Polytron. Namun, ketika tegangan ini hilang atau turun, maka sistem proteksi akan aktif dan mematikan program, sehingga TV tidak dapat menyala atau tidak dapat dihidupkan.
Tegangan 5 V untuk pin proteksi Polytron diperoleh dari rangkaian pump up vertikal melalui elko dan dioda. Sebagian tegangan pulsa yang dihasilkan oleh rangkaian pump up vertikal akan diambil oleh elko 1uF (C409) untuk diteruskan ke dioda penyearah (D402).
Kemudian, oleh dioda penyearah, tegangan pulsa yang berupa arus AC akan diubah menjadi arus DC, dan selanjutnya diberikan ke pin proteksi.
Penyebab TV Polytron Protek
Penyebab paling umum yang dapat menyebabkan TV Polytron protek adalah karena IC vertikal yang mati atau elko kopel yang mengering. Meskipun terkadang bisa juga disebabkan oleh komponen lain di sekitar rangkaian vertikal.
Yang pasti, jika sirkuit vertikal tidak bekerja normal, maka sistem proteksi akan aktif dan menyebabkan TV tidak dapat menyala dengan normal.
1. Ic vertikal mati
TV Polytron, terutama jenis slim, menggunakan IC vertikal LA78141 sebagai penguatnya. IC vertikal pada TV Polytron Slim seringkali mengalami kerusakan akibat panas yang dihasilkan cukup tinggi, yang dapat menyebabkan terbakar.
Jika Sobat Rekom menemukan kerusakan pada TV Polytron yang proteksinya aktif akibat IC vertikal yang rusak, sebaiknya gunakan pengganti IC vertikal yang berkualitas bagus agar tidak mudah terbakar.
Saat ini, banyak ditemukan IC vertikal LA78141 yang berkualitas jelek sehingga tidak tahan lama. Bahkan hanya beberapa hari setelah penggantian, TV kembali mati dengan kerusakan yang sama.
2. Elko kering
Selain disebabkan oleh IC vertikal yang rusak, gejala proteksi pada TV Polytron Slim dan Minimax 123 juga dapat terjadi karena elko kopel yang telah mengering dan menyebabkan nilai kapasitansinya menurun.
Standar nilai kapasitansi elko kopel adalah sekitar 1uf/50V. Untuk mengatasinya, Sobat Rekom dapat menggantinya dengan elko yang memiliki nilai kapasitansi yang sama atau bahkan lebih besar, seperti 2,2uf atau 4,7uf.
Cara Melumpuhkan Protek TV Polytron
Ketika menemukan kasus kerusakan pada TV Polytron yang tidak mau menyala dan diduga disebabkan oleh sistem proteksi yang aktif, kita dapat menonaktifkan sistem proteksi terlebih dahulu. Hal ini dilakukan untuk memastikan apakah kerusakan terjadi karena sistem proteksi sedang bekerja.
Terdapat dua cara yang dapat dilakukan untuk menonaktifkan sistem proteksi pada TV Polytron.
Berikut adalah langkah-langkah untuk mengetahui kerusakan pada bagian vertikal TV:
- Nyalakan TV dalam keadaan standby.
- Tekan tombol “menu” pada remote asli Polytron bawaan TV.
- Tahan tombol tersebut sampai TV mau menyala.
- Perhatikan layar TV ketika TV mulai menyala.
- Jika terlihat garis mendatar di tengah layar, maka kemungkinan besar penyebabnya adalah kerusakan pada bagian vertikal TV.
- Matikan TV kembali dan mulai lakukan perbaikan.
2. Pakai resistor 100 Ohm
Langkah-langkah untuk mengetahui kerusakan pada rangkaian vertikal TV adalah sebagai berikut:
- Buka cover mesin TV untuk mengeluarkan mesinnya.
- Siapkan resistor 100 ohm.
- Cari pin protek pada IC program.
- Sambungkan resistor tersebut ke pin protek dan beri tegangan 5V.
- Nyalakan TV dan perhatikan tampilan layar monitor.
- Jika terlihat garis mendatar pada layar, maka kemungkinan besar terjadi kerusakan pada rangkaian vertikal TV.
Cara Memperbaiki TV Polytron Protek
Jika TV Polytron mengalami proteksi akibat kerusakan pada bagian vertikalnya, langkah selanjutnya adalah mencari komponen penyebab kerusakan tersebut.
Salah satu komponen yang sering menjadi penyebab proteksi TV Polytron adalah elko kopel 1uF yang terletak di sekitar dioda pump up. Elko ini mengambil tegangan dari sirkuit vertikal untuk diberikan ke pin protek.
Untuk mengatasi masalah ini, cobalah untuk mengganti elko kopel dengan yang baru agar TV Polytron dapat kembali normal. Namun, jika ternyata IC vertikal mengalami kerusakan terbakar atau mati, segera lakukan pergantian dengan IC vertikal baru yang berkualitas baik agar tidak cepat rusak.
Jika setelah mengganti kedua komponen tersebut TV Polytron masih belum mau menyala, kemungkinan ada penyebab kerusakan lain. Misalnya, resistor atau elko lain yang sudah berubah nilainya sehingga sirkuit vertikal tidak bekerja normal. Lakukan pengecekan tegangan pada pin IC vertikal untuk mencari komponen lain yang tidak normal.
Baca juga:
- Cara Perbaiki Kerusakan TV Polytron MX Gagal Start
- Penyebab Dan Cara Memperbaiki TV Polytron Tidak Ada Suara
Penutup
Dalam artikel ini, rekomend.id telah membahas beberapa langkah yang dapat Sobat Rekom coba untuk mengatasi masalah protek pada TV Polytron. Protek adalah kondisi dimana TV secara otomatis mati atau tidak dapat dinyalakan karena adanya masalah pada sistem proteksi internal.
Penting untuk diingat bahwa beberapa masalah protek pada TV Polytron mungkin memerlukan perbaikan yang lebih mendalam dan kompleks. Jika Sobat Rekom tidak memiliki pengetahuan atau keterampilan yang diperlukan, sebaiknya jangan mencoba memperbaiki TV sendiri untuk menghindari kerusakan yang lebih parah.
Selalu pastikan untuk menghubungi ahli yang terpercaya dan mengikuti petunjuk perbaikan yang disediakan oleh produsen TV Polytron. Dengan demikian, Sobat Rekom dapat mengatasi masalah protek dengan lebih efektif dan memastikan TV Polytron Sobat Rekom berfungsi dengan baik.
FAQs:
1. Apa yang menyebabkan protek pada TV Polytron?
Kualitas tegangan listrik yang tidak stabil, kerusakan pada komponen internal TV, atau gangguan pada sirkuit proteksi.
2.Apa yang harus saya lakukan jika TV Polytron saya mengalami protek?
- Matikan TV dan cabut kabel listriknya.
- Periksa kabel power dan pastikan tidak ada kerusakan pada kabel atau konektor.
- Biarkan TV dalam keadaan mati selama beberapa menit, kemudian nyalakan kembali.
- Jika masalah persisten, hubungi pusat layanan konsumen resmi Polytron atau teknisi yang berpengalaman.
3. Mengapa TV Polytron saya sering mengalami protek?
Gangguan pada sirkuit proteksi, kerusakan pada komponen internal, atau tegangan listrik yang tidak stabil. Penting untuk memeriksa faktor-faktor ini dan melakukan penanganan yang tepat.
4. Bisakah saya memperbaiki TV Polytron yang mengalami protek sendiri?
Jika Sobat Rekom memiliki pengetahuan dan keterampilan dalam perbaikan elektronik, Sobat Rekom dapat mencoba memperbaiki TV Polytron yang mengalami protek. Namun, jika Sobat Rekom tidak yakin atau tidak memiliki pengalaman, sebaiknya serahkan perbaikan pada teknisi yang berpengalaman.
5. Apa yang harus dilakukan jika langkah-langkah sederhana tidak mengatasi masalah protek pada TV Polytron?
Jika langkah-langkah sederhana tidak berhasil mengatasi masalah protek pada TV Polytron, sebaiknya Sobat Rekom menghubungi pusat layanan konsumen resmi Polytron atau teknisi yang berpengalaman. Mereka akan dapat menganalisis masalah dengan lebih mendalam dan melakukan perbaikan yang tepat.
6. Bagaimana cara mencegah terjadinya protek pada TV Polytron?
Pastikan Sobat Rekom menggunakan sumber daya listrik yang stabil dan berkualitas. Selain itu, hindari pemakaian yang berlebihan atau berkepanjangan, serta lakukan perawatan rutin pada TV Polytron Sobat Rekom.
