Rekomend.id – Mengenal Transistor 2N5401 – Karakteristik, Kegunaan, dan Alternatif. Transistor 2N5401 adalah jenis transistor PNP yang sering digunakan dalam aplikasi tegangan tinggi dan arus rendah, terutama pada sirkuit elektronik modern. Dengan kemampuannya untuk menangani arus kolektor hingga 600mA dan tegangan kolektor-emitor maksimum sebesar 150V, transistor ini menjadi pilihan ideal dalam pengendalian beban seperti relay, motor kecil, dan sirkuit switching tegangan tinggi.
Komponen ini juga umum digunakan dalam perangkat seperti telepon, sistem amplifikasi, serta berbagai rangkaian elektronik lainnya. Fleksibilitas dan kinerja stabil dari 2N5401 membuatnya menjadi elemen penting dalam dunia elektronika, dan alternatifnya, seperti 2N5551 atau MPSA92, dapat digunakan dalam situasi yang memerlukan karakteristik teknis serupa.
Mengenal Apa Itu Transistor
Mengutip Britannica, transistor adalah perangkat semikonduktor yang digunakan untuk memperkuat, mengendalikan, dan menghasilkan sinyal listrik. Transistor merupakan komponen aktif dalam sirkuit terintegrasi atau mikrochip, yang biasanya berisi miliaran transistor kecil yang terukir pada permukaan chip tersebut. Komponen ini terdapat di hampir semua perangkat elektronik dan berfungsi sebagai “sel saraf” di era informasi. Umumnya, transistor terbuat dari bahan silikon atau germanium. Sebagai elemen dasar dalam pembuatan semua perangkat elektronik modern, transistor banyak digunakan dalam chip komputer dan smartphone.
Transistor 2N5401
Transistor 2N5401 umumnya digunakan untuk menggerakkan relay berukuran besar, karena mampu menangani beban dengan konsumsi arus yang lebih kecil. Keunggulan lainnya adalah transistor ini dirancang untuk bekerja pada tegangan tinggi, sehingga cocok untuk sirkuit AC yang tidak menggunakan transformator untuk menurunkan tegangan sebelum mengubah AC ke DC. Selain itu, 2N5401 sering digunakan dalam rangkaian elektronik seperti pada perangkat telepon, di mana transistor ini bermanfaat untuk amplifikasi tegangan tinggi atau dalam rangkaian sederhana. Dengan arus kolektor sebesar 600mA, transistor ini cukup kuat untuk menyalakan lampu LED, mengendalikan relay besar, dan keperluan lainnya.
Cara Kerja Transistor 2N5401
Cara kerja transistor 2N5401, yang merupakan jenis transistor PNP, cukup sederhana. Berikut adalah penjelasan mengenai prinsip kerjanya:
1. Jenis Transistor PNP:
Karena 2N5401 adalah transistor PNP, basisnya memiliki doping N (negatif) dan emitornya memiliki doping P (positif). Untuk mengaktifkan transistor ini, basis harus dijaga pada potensial yang lebih negatif dibandingkan dengan emitor. Artinya, basis harus memiliki tegangan lebih rendah daripada emitor.
2. Tegangan Emitor, Basis, dan Kolektor:
Tegangan suplai di emitor dijaga tetap positif relatif terhadap kolektor dan basis. Ketika basis dijaga pada potensial negatif terhadap emitor, transistor akan “menyala” atau aktif. Ini memungkinkan arus mengalir dari emitor (yang positif) ke kolektor (yang lebih negatif).
3. Resistor Pembatas Arus:
Untuk mengontrol arus yang mengalir ke basis, resistor pembatas biasanya dipasang pada basis. Fungsi resistor ini adalah untuk membatasi arus basis sehingga tidak melebihi nilai maksimum yang dapat diterima transistor, menjaga agar transistor tidak rusak.
4. Aplikasi Switching:
Dalam aplikasi switching (pengalihan arus), seperti yang sering digunakan, transistor ini dihubungkan ke terminal positif baterai melalui emitornya. Basis kemudian dihubungkan ke terminal negatif baterai. Dalam konfigurasi ini, transistor menerima arus melalui emitornya dan aktif, memungkinkan arus mengalir dari emitor ke kolektor, sehingga sirkuit diaktifkan.
Jadi, secara sederhana, untuk menghidupkan transistor PNP 2N5401, basisnya harus lebih negatif dari emitornya, dan ketika arus mengalir melalui emitor ke kolektor, transistor akan “menyala” dan memungkinkan pengaliran arus dalam rangkaian tersebut.
Pada Diagram A, kita melihat bagaimana transistor PNP 2N5401 digunakan untuk menggerakkan beban standar 24 volt. Pada konfigurasi ini, transistor berfungsi sebagai sakelar, dan relai yang terhubung ke basis transistor bertindak untuk mengontrol apakah beban akan diaktifkan atau tidak.
Diagram B menjelaskan lebih lanjut tentang mekanisme kerja atau fenomena peralihan pada transistor ini. Ketika basis transistor berada pada potensial negatif yang cukup besar sehingga tegangan basis-emitor (VBE) lebih besar dari 5 volt, transistor akan aktif. Hal ini menyebabkan relai bekerja dan menutup sakelar, memungkinkan arus mengalir dari emitor melalui basis dan keluar ke kolektor. Dalam kondisi aktif ini, transistor seolah-olah menghubungkan kolektor dan emitor bersama-sama, memungkinkan arus mengalir melalui beban.
Penguatan arus yang terjadi pada transistor PNP ini berkisar dari 50 hingga 240 kali arus masukan, tergantung pada karakteristik transistor dan arus basis yang diterapkan. Dengan penguatan ini, arus kolektor diperkuat sehingga cukup untuk menggerakkan beban seperti motor, relai, atau perangkat elektronik lainnya.
Namun, ada satu hal penting yang perlu dicatat: ketika transistor tidak aktif, arus tidak akan turun sepenuhnya menjadi 0 volt. Dalam kondisi ini, transistor akan berada dalam keadaan mengambang (floating), yang berarti ada tegangan sisa. Untuk memastikan transistor mencapai 0 volt atau kondisi mati total, biasanya transistor NPN (sink) digunakan dalam pasangan dengan transistor PNP.
Perbedaan utama antara transistor PNP dan NPN adalah pada polaritas tegangan dan arah aliran arus. Pada transistor PNP, arus mengalir dari emitor ke kolektor, sedangkan pada transistor NPN, arus mengalir dari kolektor ke emitor. Polaritas tegangan yang dibutuhkan untuk mengaktifkan kedua jenis transistor ini juga berlawanan: PNP diaktifkan ketika basisnya lebih negatif dari emitor, sedangkan NPN diaktifkan ketika basisnya lebih positif dari emitor.
Tata Letak Paket 2N5401

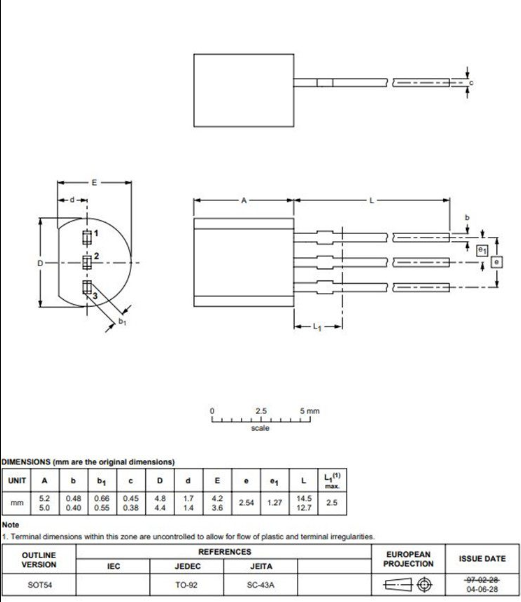

Transistor 2N5401 hadir dalam kemasan plastik tipe SOT54 (TO-92). Kemasan ini berukuran kecil dan ringkas, sehingga sangat cocok untuk digunakan di papan sirkuit yang memiliki ruang terbatas. Namun, karena kemasan ini tidak dilengkapi dengan heat sink (pendingin), transistor ini kurang ideal untuk aplikasi yang memerlukan arus tinggi, karena dapat menyebabkan pemanasan berlebih.
Berikut adalah beberapa poin penting terkait tata letak paket 2N5401:
1. Jenis Paket:
SOT54 atau TO-92 adalah kemasan standar untuk transistor kecil yang sering digunakan dalam rangkaian elektronika.
2. Dimensi:
Paket TO-92 memiliki bentuk silinder dengan tiga kaki yang terhubung ke papan sirkuit (PCB). Setiap kaki memiliki fungsi yang berbeda: emitor, basis, dan kolektor.
3. Kaki Transistor:
Umumnya, kaki-kaki dari transistor 2N5401 dalam kemasan TO-92 disusun sebagai berikut (dilihat dari depan, bagian datar menghadap kita):
-
- Kaki 1: Emitor
- Kaki 2: Basis
- Kaki 3: Kolektor
Untuk gambar yang lebih detail dan spesifik mengenai tata letak dan dimensi, biasanya dapat dilihat dalam lembar data (datasheet) 2N5401, yang menyertakan ukuran paket, panjang, diameter, serta jarak antar kaki.
Alternatif untuk 2N5401
Jika Sobat mencari alternatif untuk transistor 2N5401, yang merupakan transistor PNP dengan tegangan tinggi dan arus rendah, ada beberapa opsi lain yang memiliki spesifikasi teknis serupa. Berikut adalah beberapa alternatif ideal:
1. MPSA93
- Transistor PNP tegangan tinggi dengan kemampuan arus rendah.
- Mirip dengan 2N5401, MPSA93 digunakan dalam aplikasi switching dan amplifikasi.
2. BF723
- Transistor PNP bertegangan tinggi yang juga cocok untuk aplikasi switching dan amplifier.
- Dirancang untuk aplikasi dengan tegangan tinggi dan arus rendah.
3. 2N5096
- Alternatif lain untuk aplikasi yang memerlukan transistor PNP dengan tegangan tinggi.
- Spesifikasi teknis mendekati 2N5401, terutama untuk aplikasi switching atau sirkuit tegangan tinggi.
4. MPSA92
- Salah satu alternatif PNP yang paling umum digunakan untuk 2N5401.
- Memiliki tegangan tinggi dan arus rendah, cocok untuk penggerak relay dan aplikasi switching.
Untuk menggunakan transistor ini dalam aplikasi HV arus rendah, seperti halnya 2N5401, sangat penting untuk memahami lembar data dan karakteristik teknis masing-masing transistor, termasuk parameter seperti tegangan breakdown, arus kolektor, dan penguatan. Selain itu, alat seperti Ultra Librarian dapat membantu Sobat mengakses berbagai informasi terkait seperti model ECAD/MCAD, jejak PCB, dan catatan aplikasi.
Mereka juga menyediakan akses cepat ke status ketersediaan komponen secara real-time dari berbagai vendor. Hal ini sangat berguna untuk menghindari masalah terkait rantai pasokan dan memastikan Sobat dapat memperoleh komponen yang diperlukan tepat waktu.
Pelengkap NPN untuk Transistor 2N5401: 2N5551
Transistor 2N5551 adalah pelengkap NPN dari transistor PNP 2N5401. Ini sering digunakan dalam aplikasi switching di sirkuit tegangan tinggi maupun tegangan normal, dengan kemampuan mengalihkan beban hingga 600mA. Berikut adalah karakteristik dari transistor 2N5401 dan beberapa transistor pengganti yang cocok:
Karakteristik Transistor 2N5401
- Kemasan: TO-92 (plastik kecil, umum digunakan di papan sirkuit)
- Tipe Transistor: PNP
- Arus Kolektor Maksimal (IC): 600mA
- Tegangan Maksimum:
- Kolektor-Emitor (VCE): 150V
- Kolektor-Basis (VCB): 160V
- Emitor-Basis (VEBO): 5V
- Daya Maksimal Disipasi Kolektor (PC): 600W
- Frekuensi Transisi Maksimal (fT): 100-300 MHz
- Penguat Arus DC (hFE): 50-240 (tergantung kondisi operasi)
- Suhu Operasi Maksimal: -65°C hingga +150°C
Persamaan Transistor 2N5401
Berikut ini beberapa transistor yang dapat digunakan sebagai pengganti 2N5401:
- S8050
- 2N5550
- 2SA1319
- 2SA1625
- 2SA1207
- 2SC2909
- KTA1275
Versi SMD dari 2N5401
Jika diperlukan versi SMD (Surface Mount Device) dari 2N5401, berikut alternatif yang dapat digunakan:
- 2N5401S (SOT-23)
- DXT5401 (SOT-89)
- DZT5401 (SOT-223)
- KST5401 (SOT-23)
- MMBT5401 (SOT-23)
- PMBT5401 (SOT-23)
Perhatian pada PIN Konfigurasi
Sebelum mengganti transistor 2N5401 dengan salah satu dari alternatif di atas, penting untuk memeriksa PIN konfigurasi setiap transistor. Dalam beberapa kasus, tata letak kaki (emitor, basis, kolektor) mungkin berbeda dari 2N5401. Memastikan pin yang benar akan mencegah kesalahan saat mengganti transistor di sirkuit.
Baca juga:
- Tegangan Maksimal TIP41 dan TIP42 – Kunci untuk Kinerja Optimal Transistor
- Berapa Ukuran Resistor Transistor Final? Panduan Lengkap untuk Pemula
- Cara Menentukan Jenis Transistor NPN dan PNP
Penutup
Demikianlah informasi dari Rekomend.id tentang transistor 2N5401.
Transistor 2N5401 merupakan komponen penting dalam aplikasi tegangan tinggi yang memerlukan pengendalian arus rendah. Keandalannya dalam menggerakkan beban seperti relay dan lampu LED menjadikannya pilihan yang populer di berbagai perangkat elektronik modern. Dengan spesifikasi yang mencakup tegangan kolektor-emitor hingga 150V dan arus kolektor maksimum 600mA, transistor ini menawarkan fleksibilitas yang dibutuhkan dalam berbagai skenario sirkuit.
Selain itu, berbagai alternatif seperti 2N5551 atau versi SMD seperti MMBT5401 memberikan kemudahan dalam penyesuaian desain. Pemahaman yang baik tentang karakteristik dan konfigurasi pin dari 2N5401 sangat penting untuk memastikan pengoperasian optimal dalam sirkuit Sobat.
Terimakasih telah membaca artikel transistor 2N5401 ini, semoga informasi mengenai transistor 2N5401 ini bermanfaat untuk Sobat.
