Rekomend.id – Persamaan Transistor 13001 – Fungsi, Pengganti, dan Aplikasi dalam Rangkaian Elektronik. Transistor 13001 adalah salah satu komponen elektronik yang sering digunakan dalam berbagai aplikasi, baik dalam proyek elektronik sederhana maupun perangkat komersial. Dikenal sebagai transistor bipolar jenis NPN, 13001 memiliki karakteristik dan spesifikasi yang membuatnya sangat populer di kalangan penggemar elektronika dan insinyur. Selain fungsinya sebagai saklar dan penguat sinyal, kehadiran transistor ini dalam sirkuit juga bisa digantikan oleh beberapa transistor lain yang memiliki karakteristik serupa.
Dalam artikel ini, kita akan membahas lebih dalam tentang persamaan transistor 13001, termasuk daftar pengganti yang sesuai, serta fungsi dan aplikasi dari transistor ini dalam berbagai rangkaian elektronik.
Pengertian Transistor
Transistor adalah salah satu komponen penting yang hampir selalu ada dalam setiap rangkaian elektronik, seperti radio, televisi, handphone, lampu flip-flop, dan lain-lain. Fungsi transistor sangatlah vital, terutama dalam perannya sebagai saklar untuk menyambung atau memutus arus listrik (switching). Selain itu, transistor juga berfungsi sebagai penguat sinyal (amplifier), untuk stabilisasi tegangan, modulasi sinyal, dan banyak lagi.
Penggunaan dan fungsi transistor dapat disesuaikan dengan memilih jenis transistor yang tepat atau merangkai transistor dengan cara tertentu dalam sebuah sirkuit. Karena banyaknya kegunaan ini, transistor menjadi komponen yang sangat umum dalam berbagai rangkaian elektronik.
Jenis-Jenis Transistor
Jenis-jenis transistor dibedakan berdasarkan karakteristik inputnya. Ada BJT (Bipolar Junction Transistor) yang bergantung pada arus input, dan FET (Field Effect Transistor) yang bergantung pada tegangan input. Keunikan transistor dibandingkan komponen lain adalah memiliki tiga kaki utama: Base (B), Collector (C), dan Emitter (E).
Pada BJT, kaki Base menerima arus yang sangat kecil, yang berfungsi untuk mengontrol aliran arus dan tegangan pada Emitter melalui arus keluaran di Collector. Ketika arus mengalir melalui Base, tegangan tinggi pada Collector dapat mengalir menuju Emitter, memungkinkan fungsi pengendalian arus dalam rangkaian.
Mengenal Transistor 13001
Transistor 13001 adalah komponen yang umum digunakan di berbagai rangkaian elektronik, baik dalam proyek mahasiswa, pelajar, maupun perangkat komersial. Transistor ini termasuk dalam kategori transistor bipolar jenis NPN dan memiliki kemampuan penguatan sinyal yang cukup baik.

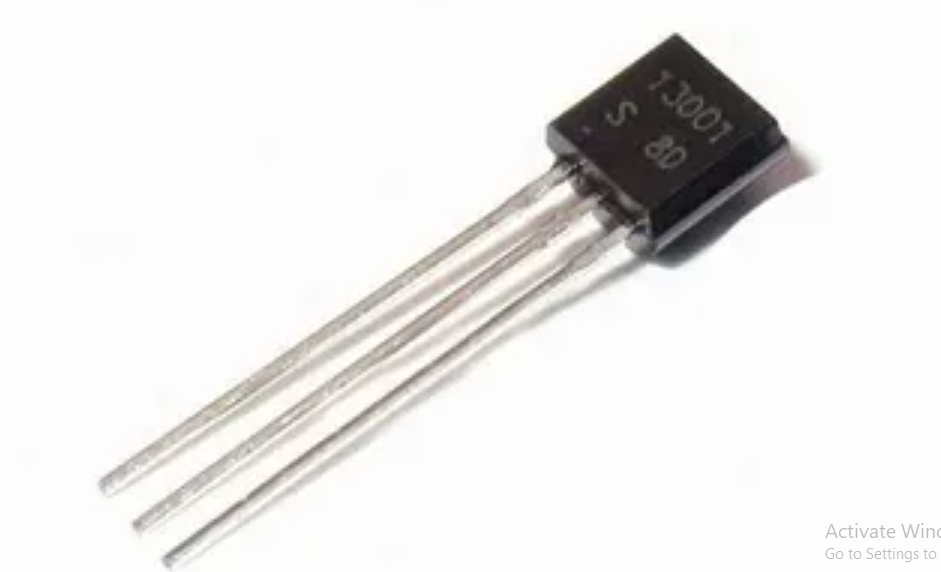

Secara fisik, transistor 13001 umumnya dikemas dalam paket TO-92 yang kecil dan kompak, meskipun beberapa produsen menggunakan bentuk kemasan lain. Gain atau kemampuan penguatan sinyal transistor ini berkisar di angka 15, sehingga dapat digunakan sebagai penguat sinyal pada rangkaian pre-amp. Namun, pengaturan arus bias pada pin basis harus dilakukan dengan hati-hati agar tidak berlebihan, karena bisa menyebabkan transistor cepat panas.
Daya beban maksimal transistor ini adalah 0,1A, dengan tegangan antara kolektor dan emitor hingga 400V. Karena itu, transistor 13001 cocok digunakan dalam sistem switching daya yang membutuhkan pengangkatan beban hingga 0,1A.
Daftar Persamaan Transistor 13001
Berikut adalah beberapa transistor yang dapat digunakan sebagai pengganti transistor 13001 karena memiliki karakteristik dan spesifikasi tegangan yang mirip:
- 13001-0
- 13001-2
- 13001AH
- 13003
- 13003AD
- 13003A
- 13003B
Komponen-komponen ini dapat menjadi alternatif jika transistor 13001 tidak tersedia, terutama dalam rangkaian yang membutuhkan spesifikasi tegangan dan arus yang sepadan.
Transistor Pengganti 13001
Pada dasarnya, Sobat bisa mengganti transistor jenis apa pun dengan transistor lain, asalkan memiliki karakteristik dan spesifikasi yang sama atau lebih tinggi. Jadi, saat mengganti transistor, tidak harus selalu menggunakan transistor dengan kode persis sama; yang penting adalah kesamaan dalam spesifikasi teknisnya.
Untuk memeriksa tegangan dan arus maksimum pada transistor pengganti atau equivalent tersebut penting. Sebagai contoh, jika transistor yang ingin digantikan memiliki arus kolektor maksimal 0,5 A, maka transistor pengganti harus memiliki arus kolektor maksimum yang sama atau lebih tinggi untuk memastikan kinerjanya tetap aman. Ini membantu mencegah transistor bekerja terlalu keras, yang bisa menyebabkan panas berlebih dan mempercepat kerusakan.
Informasi spesifikasi dan fitur setiap transistor dapat ditemukan pada datasheet yang diterbitkan oleh produsen.
Susunan Pin Transistor Pengganti
Hal penting lain yang perlu diperhatikan saat menggunakan transistor pengganti adalah susunan terminal atau pin-nya. Susunan kaki pada transistor pengganti tidak selalu sama dengan susunan kaki pada transistor asli yang diganti.
Untuk menghindari kesalahan pemasangan, pastikan terlebih dahulu posisi masing-masing terminal (Base, Collector, Emitter) pada transistor pengganti. Salah memasang atau menyolder kaki transistor bisa menyebabkan kerusakan pada komponen dan bahkan merusak rangkaian elektronik secara keseluruhan.
Informasi Datasheet Transistor 13001
Datasheet adalah dokumen penting yang berisi informasi lengkap tentang suatu komponen elektronik, seperti fitur, karakteristik, kemampuan, dan bentuk fisik komponen. Datasheet transistor 13001, misalnya, memberikan detail tentang spesifikasi teknisnya, termasuk tegangan maksimum, arus maksimum, dan nilai penguatan (gain).
Dengan merujuk pada datasheet, kita dapat memahami kemampuan dan batasan komponen tersebut, serta memastikan bahwa komponen bekerja sesuai kebutuhan dalam rangkaian elektronik. Ini membantu dalam perencanaan yang tepat agar rangkaian berfungsi optimal dan komponen tidak cepat rusak.
| Jenis | NPN |
|---|---|
| Tipe | 13001 |
| Kemasan Paket | TO-92 |
| Nilai Penguatan ( hfe ) | Max. 15 |
| Arus Kolektor ( IC ) | Max. 0.1A |
| Tegangan Emitor – Basis ( VEB ) | 7 V |
| Tegangan Kolektor – Emitor (VCB ) | Max. 400 V |
| Tegangan Kolektor – Basis ( VCB ) | Max. 400 V |
| Disisipasi Kolektor | 0.5 W |
| Frekuensi Transisi | 150 MHz |
| Nilai Noise | 2 dB |
| Suhu kerja | Max. 150 °C |
Susunan Kaki Transistor 13001

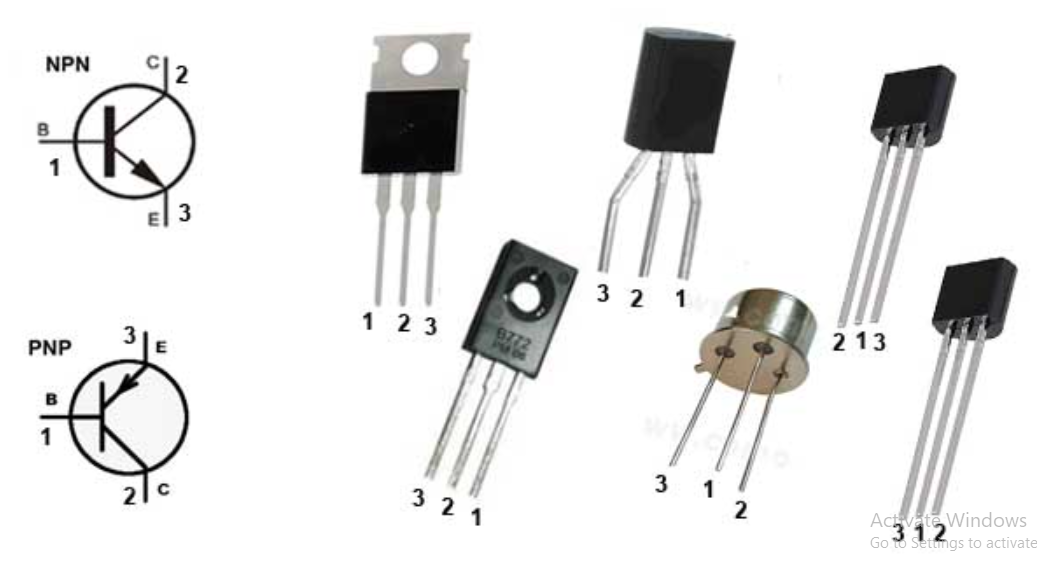

Susunan pin transistor 13001 bisa dilihat pada gambar dan keterangan tabel berikut ini :
| Nomor Pin | Nama | Keterangan |
|---|---|---|
| 1 | Basis | Pengendali bias transistor |
| 2 | Kolektor | Aliran arus ke kolektor transistor |
| 3 | Emitor | Aliran arus ke emitor transistor |
Fungsi Transistor 13001
Transistor 13001, seperti transistor pada umumnya, memiliki dua fungsi utama dalam rangkaian elektronik: sebagai saklar (switching) dan sebagai penguat (amplifier). Dengan pengaturan tegangan bias pada basis, transistor ini bisa bekerja sesuai kebutuhan, baik sebagai pengendali arus maupun sebagai penguat sinyal. Berikut penjelasan detailnya:
1. Transistor 13001 sebagai Saklar
Untuk menggunakan transistor sebagai saklar, arus bias pada basis perlu ditingkatkan hingga melampaui tegangan breakdown (sekitar 0,3 hingga 0,7 V). Ketika bias basis melebihi tegangan ini, transistor akan memasuki mode saturasi, di mana hambatan antara kolektor dan emitor sangat rendah, hampir nol. Dalam mode ini, arus dapat mengalir bebas dari kolektor ke emitor, seperti saklar yang dalam posisi “ON”.
Sebaliknya, jika tegangan bias pada basis dihilangkan, transistor memasuki mode cut-off (non-aktif), di mana resistansi kolektor-emitor sangat tinggi, menghentikan aliran arus. Ini mirip dengan saklar yang berada dalam posisi “OFF”.
Agar aman, besar arus bias basis harus dikendalikan, biasanya antara 10 mA hingga 100 mA, tergantung pada spesifikasi transistor. Penggunaan resistor pembatas arus pada basis penting untuk mencegah kerusakan akibat arus bias yang terlalu besar.
2. Transistor 13001 sebagai Penguat
Selain berfungsi sebagai saklar, transistor 13001 juga bisa digunakan sebagai penguat sinyal. Fungsi ini banyak digunakan dalam rangkaian amplifier, seperti penguat audio dan penguat gelombang RF. Untuk mengoperasikan transistor sebagai penguat, tegangan bias pada basis harus diatur dengan hati-hati agar transistor berada dalam wilayah aktif, yaitu kondisi di antara saturasi dan cut-off.
Dalam mode aktif ini, transistor bisa menguatkan sinyal arus atau tegangan beberapa kali lipat dari sinyal input, membuatnya ideal untuk aplikasi yang memerlukan penguatan, seperti sistem amplifier audio atau sinyal radio.
Besarnya penguatan sinyal atau gain pada transistor dihitung dari perbandingan antara arus kolektor (IC) dan arus basis (IB):
Gain = Arus kolektor (IC) / Arus basis (IB)
Dengan mengendalikan arus bias pada basis yang relatif kecil, kita dapat menghasilkan arus keluaran yang jauh lebih besar pada kolektor. Inilah alasan transistor dikategorikan sebagai komponen aktif, karena mampu memperkuat atau menghasilkan sinyal keluaran yang lebih kuat dari sinyal inputnya.
Terdapat tiga konfigurasi utama dalam sistem penguat transistor yang sering digunakan di berbagai rangkaian elektronik:
- Penguat Common Emitter
- Penguat Common Base
- Penguat Common Collector
Dari ketiga konfigurasi ini, Common Emitter paling sering digunakan karena menawarkan kemampuan penguatan sinyal yang tinggi dengan tingkat noise yang rendah, sehingga ideal untuk banyak aplikasi penguatan sinyal dalam rangkaian elektronik.
Baca juga:
- Panduan Lengkap tentang Persamaan Transistor E13003
- Data Set Transistor Final Sanken, Solusi Terbaik Elektronik
- Mengenal Transistor 2N5401 – Karakteristik, Kegunaan, dan Alternatif
Penutup
Demikianlah informasi dari Rekomend.id tentang transistor 13001.
Pemahaman tentang persamaan transistor 13001 sangat penting bagi siapa pun yang bekerja dengan komponen elektronik. Transistor 13001 tidak hanya dikenal karena fungsi utamanya sebagai saklar dan penguat sinyal, tetapi juga karena kemampuannya untuk digantikan oleh transistor lain dengan spesifikasi yang serupa.
Dengan mengetahui berbagai pengganti yang dapat digunakan, seperti 13001-0, 13001-2, dan 13003, para insinyur dan penggemar elektronika dapat memastikan bahwa rangkaian mereka tetap berfungsi dengan baik meskipun harus melakukan penggantian komponen. Dengan informasi ini, diharapkan pengguna dapat lebih percaya diri dalam merancang dan memperbaiki sirkuit elektronik yang menggunakan transistor 13001, serta meningkatkan pemahaman mereka tentang penggantian komponen dalam aplikasi praktis.
Terimakasih telah membaca artikel transistor 13001 ini semoga informasi mengenai transistor 13001 ini bermanfaat untuk Sobat.
