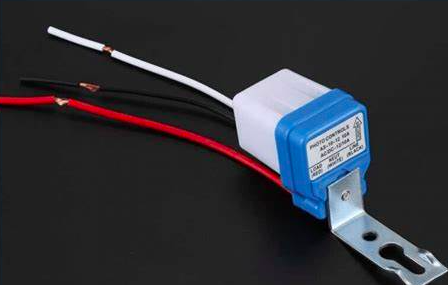

Rekomend.id – Skema Rangkaian Sensor Cahaya 12V. Artikel ini membahas mengenai skema rangkaian sensor cahaya 12V yang berfungsi untuk mendeteksi intensitas cahaya di sekitarnya.
Rangkaian sensor cahaya ini terutama berguna untuk aplikasi otomatisasi sistem pencahayaan dan kontrol panel surya.
Skema rangkaian sensor cahaya 12V ini menggunakan fotoresistor sebagai sensor cahaya. Fotoresistor adalah komponen elektronika pasif yang mengubah intensitas cahaya menjadi sinyal listrik.
Ketika cahaya yang diterima oleh fotoresistor semakin tinggi, nilai hambatan fotoresistor akan semakin rendah sehingga arus yang mengalir akan semakin besar.
Sebaliknya, ketika cahaya yang diterima semakin rendah, nilai hambatan fotoresistor akan semakin tinggi sehingga arus yang mengalir akan semakin kecil.
Skema rangkaian sensor cahaya 12V ini menggunakan rangkaian amplifier dan komparator untuk memperkuat dan memproses sinyal listrik dari fotoresistor.
Amplifier digunakan untuk memperkuat sinyal listrik sehingga lebih mudah diproses oleh komparator. Komparator adalah komponen elektronika aktif yang membandingkan sinyal input dengan referensi tertentu dan menghasilkan sinyal output yang sesuai.
Dalam rangkaian sensor cahaya ini, komparator digunakan untuk membandingkan sinyal listrik dari fotoresistor dengan referensi tertentu yang ditentukan oleh potensiometer.
Output dari skema rangkaian sensor cahaya 12V ini adalah sinyal logika yang digunakan untuk mengontrol beban atau tindakan yang diinginkan.
Misalnya, jika intensitas cahaya yang diterima oleh fotoresistor rendah, maka output dari rangkaian akan menjadi logika 1 dan mengontrol sistem pencahayaan atau panel surya untuk menghasilkan lebih banyak energi.
Sebaliknya, jika intensitas cahaya tinggi, maka output akan menjadi logika 0 dan mengontrol sistem pencahayaan atau panel surya untuk menghasilkan lebih sedikit atau bahkan tidak ada energi.
Skema rangkaian sensor cahaya 12V ini relatif sederhana dan mudah dipahami oleh penggemar elektronika pemula dan menengah. Rangkaian ini juga dapat diimplementasikan dengan mudah menggunakan komponen yang tersedia di pasaran.

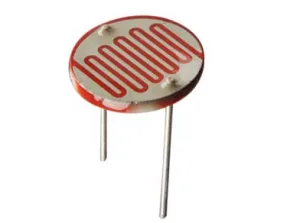

Cara Kerja Sensor LDR
Agar dapat memahami cara kerja skema rangkaian sensor cahaya 12V, kita perlu memahami cara kerja sensor LDR yang merupakan komponen penting dalam rangkaian tersebut. Sensor LDR berfungsi untuk mendeteksi kondisi pencahayaan di sekitarnya.
Sensor cahaya atau LDR adalah salah satu jenis resistor variabel. Pada dasarnya, LDR adalah komponen pasif yang memiliki hambatan listrik.
Namun, nilai hambatan listrik pada LDR dapat berubah-ubah sesuai dengan perubahan intensitas cahaya yang diterimanya.
Di sisi permukaan atas LDR terdapat lapisan bahan yang peka terhadap cahaya dan memiliki nilai hambatan yang dapat berubah-ubah.
Ketika intensitas cahaya yang diterima oleh permukaan sensor semakin besar, maka nilai hambatan pada sensor tersebut akan semakin berkurang.

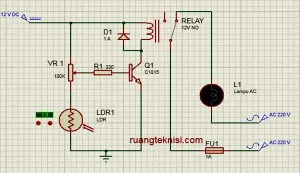

Gambar Rangkaian Sensor Cahaya 12V
Pada gambar di atas, terdapat skema rangkaian sensor cahaya 12V yang digunakan untuk menghidupkan dan mengatur lampu. Rangkaian ini membutuhkan sedikit komponen elektronika karena hanya perlu mengatur relay agar dapat menutup dan membuka.
Relay yang digunakan harus memiliki tegangan aktif 12 volt dengan tipe relay normally open (NO). Artinya, ketika relay tidak diberi tegangan, switch atau saklar di dalam relay akan berada dalam kondisi terbuka atau tidak terhubung.
Sementara itu, transistor yang digunakan dalam rangkaian berfungsi sebagai saklar yang mengatur pemberian tegangan pada relay. Kerja transistor sebagai saklar diatur oleh LDR yang memberikan pasokan tegangan ke basis transistor.
Komponen yang Diperlukan
Berikut adalah komponen elektronika yang digunakan dalam skema rangkaian sensor cahaya 12V:
- Resistor 330 Ohm
- Variable resistor atau trimpot 100K
- Fuse 1A
- Relay 12V NO
- Dioda 1 A
- LDR
- Lampu beban AC
- Transistor C1815
Cara Kerja Rangkaian
Hal pertama yang harus diperhatikan agar skema rangkaian sensor cahaya 12V dapat berfungsi dengan baik adalah memastikan permukaan sensor cahaya LDR tidak terhalang sehingga dapat terkena cahaya matahari.
Sebaiknya letakkan LDR menghadap ke atas agar dapat mendeteksi intensitas cahaya matahari dengan baik.
Ketika kondisi siang dan intensitas matahari cukup terang mengenai sensor cahaya, maka nilai hambatan sensor LDR menjadi sangat kecil, bahkan mendekati nol.
Sehingga, LDR dalam kondisi seperti saklar yang tertutup. Hal ini membuat transistor tidak aktif karena mendapat tegangan bias negatif melalui LDR.
Pada kondisi transistor tidak aktif, resistensi atau hambatan pada kaki kolektor-emitor sangat tinggi sehingga tidak ada aliran arus listrik antara kolektor dan emitor. Akibatnya, relay tidak mendapatkan pasokan tegangan.
Saat intensitas cahaya yang mengenai permukaan sensor LDR mulai meredup atau gelap, maka hambatan pada LDR akan meningkat.
Peningkatan hambatan atau resistensi basis-emitor menyebabkan tegangan bias positif dari sumber tegangan 12V bisa memasuki basis transistor.
Tegangan bias basis transistor diatur agar transistor dalam kondisi saturasi sehingga resistensi kolektor-emitor sangat kecil. Hambatan yang kecil antara kolektor-emitor tersebut menyebabkan relay mendapatkan supply tegangan 12V.
Akibatnya, relay akan aktif dan berubah menjadi tertutup sehingga arus AC 220 dapat mengalir melalui relay dan menyalakan lampu beban.
Baca juga:
- Cara Kerja Sensor CMOS
- Pengertian dan Jenis Sensor Tegangan
- Pengertian dan Fungsi Sensor LDR Serta Cara Kerjanya
Penutup
Dalam artikel ini rekomend.id telah menjelaskan tentang skema rangkaian sensor cahaya 12V beserta komponen-komponennya yang diperlukan, seperti resistor, variable resistor, fuse, relay, dioda, LDR, lampu beban AC, dan transistor.
Selain itu, dijelaskan pula cara kerja sensor LDR sebagai komponen penting dalam rangkaian, di mana intensitas cahaya yang diterima oleh permukaan sensor akan mempengaruhi nilai hambatan pada LDR.
Skema rangkaian sensor cahaya 12V ini dapat digunakan untuk mengatur nyala lampu secara otomatis berdasarkan intensitas cahaya lingkungan.
Dengan pemahaman yang baik mengenai cara kerja rangkaian ini, kita dapat mengembangkan dan membuat aplikasi lain yang lebih kompleks.
Semoga artikel ini dapat bermanfaat bagi pembaca yang ingin belajar mengenai rangkaian elektronika dasar dan mengembangkan keterampilan mereka dalam memahami dan merancang rangkaian elektronika sederhana.
FAQs:
Berikut adalah beberapa pertanyaan yang mungkin muncul tentang skema rangkaian sensor cahaya 12V:
1. Apa fungsi dari sensor cahaya 12V? Untuk mendeteksi tingkat cahaya sekitar dan menghasilkan keluaran sesuai dengan tingkat cahaya yang terdeteksi.
2. Bagaimana cara kerja sensor cahaya 12V? Bekerja dengan menggunakan sebuah sensor cahaya yang mengubah intensitas cahaya menjadi sinyal listrik. Sinyal listrik ini kemudian diolah dan digunakan untuk mengendalikan perangkat atau sistem yang terhubung.
3. Apa komponen utama yang dibutuhkan dalam sensor cahaya 12V? Komponen utama adalah sensor cahaya (seperti LDR atau fotodioda), resistor, transistor (seperti transistor NPN), dan sumber daya 12V (seperti baterai atau adaptor).
4. Bagaimana cara menghubungkan komponen-komponen tersebut dalam sensor cahaya 12V? Cara menghubungkan komponen-komponennya dapat bervariasi tergantung pada desain yang diinginkan. Secara umum, sensor cahaya dihubungkan secara seri dengan resistor dan kemudian dihubungkan ke basis transistor. Sumber daya 12V juga dihubungkan ke rangkaian untuk memberikan daya pada komponen-komponen.
5. Apa yang bisa dikendalikan oleh sensor cahaya 12V? Dapat digunakan untuk mengendalikan berbagai perangkat atau sistem, seperti lampu, kipas, atau sistem otomatisasi rumah. Misalnya, ketika tingkat cahaya rendah, rangkaian dapat menghidupkan lampu secara otomatis.
6. Apa tips untuk merancang rangkaian sensor cahaya 12V yang baik? Beberapa tips yang baik adalah:
- Pilih sensor cahaya yang sesuai dengan kebutuhan Anda.
- Sesuaikan nilai resistor dengan karakteristik sensor cahaya untuk mendapatkan rentang sensitivitas yang diinginkan.
- Pastikan sumber daya 12V yang digunakan cukup untuk mendukung komponen-komponen dan beban yang dikendalikan.
- Gunakan komponen pelindung seperti resistor pengaman atau dioda untuk melindungi rangkaian dari lonjakan tegangan atau arus yang tidak diinginkan.
Harap diingat bahwa ini adalah jawaban umum dan rangkaian sensor cahaya 12V bisa memiliki desain yang berbeda tergantung pada kebutuhan spesifik. Penting untuk memperhatikan panduan dan spesifikasi komponen yang Anda gunakan serta mempertimbangkan faktor keamanan saat merancang dan merakit rangkaian.
