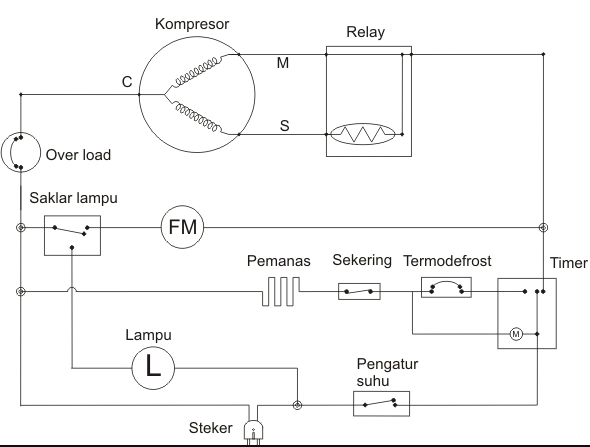

Rekomend.id – Skema kulkas 1 pintu dengan sistem pengatur suhu. Kulkas 1 pintu menjadi salah satu perangkat rumah tangga yang paling sering digunakan oleh banyak orang. Salah satu komponen penting dari kulkas 1 pintu adalah skema atau rangkaian elektroniknya. Skema kulkas 1 pintu memiliki fungsi untuk mengatur suhu di dalam kulkas, sehingga makanan dan minuman yang disimpan dapat terjaga kesegarannya.

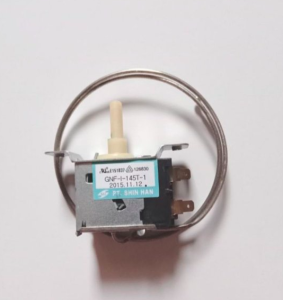

Thermostat Kulkas
Thermostat pada skema kulkas 1 pintu adalah sensor suhu yang sangat penting untuk menjaga agar suhu di dalam kulkas tetap stabil sesuai dengan yang diinginkan. Sebagai bagian dari sistem timer kulkas, thermostat kulkas terhubung langsung dan berfungsi untuk mengatur kerja mesin kompresor.
Ketika suhu di dalam kulkas sudah mencapai dingin tertentu yang telah diatur, maka timer akan memutus arus listrik yang mengalir ke kompresor, sehingga kerja kompresor akan berhenti. Sebaliknya, jika suhu di dalam kulkas meningkat, maka sensor pada thermostat akan menggerakkan timer untuk menghubungkan kembali arus listrik ke kompresor.
Dengan begitu, suhu di dalam kulkas dapat selalu terjaga dan makanan serta minuman yang disimpan di dalamnya tetap segar. Terlebih lagi, penggunaan thermostat pada kulkas juga dapat membantu menghemat konsumsi energi listrik karena mesin kompresor tidak akan terus bekerja jika suhu di dalam kulkas sudah mencapai suhu yang diinginkan.

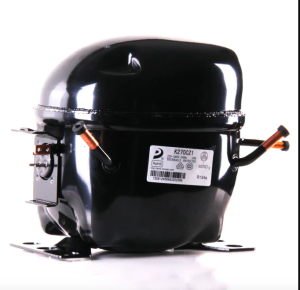

Kompresor
Kompresor dalam skema kulkas 1 pintu merupakan mesin pompa listrik yang sangat penting pada kulkas. Fungsinya adalah untuk menghisap dan mengeluarkan gas freon agar dapat bersirkulasi di dalam pipa pendingin atau kapiler. Kompresor bekerja dengan menggunakan kumparan yang menghasilkan putaran untuk menggerakkan pompa di dalamnya.
Semua komponen yang terdapat pada kompresor ini terbungkus dalam sebuah tabung dan direndam dalam oli pendingin untuk mencegah panas yang berlebihan. Oleh karena itu, jika ingin memperbaiki kompresor yang rusak, kita harus membuka tabung kompresor dengan cara membelahnya.
Namun, perlu diingat bahwa membongkar kompresor pada skema kulkas 1 pintu memerlukan keahlian khusus dan sebaiknya dilakukan oleh teknisi yang berpengalaman. Jangan mencoba membuka kompresor sendiri jika tidak memiliki pengetahuan yang cukup, karena hal ini dapat membahayakan keselamatan Sobat Rekom dan juga dapat merusak kulkas secara permanen.
Dalam melakukan perawatan kulkas, pastikan untuk melakukan pemeriksaan secara berkala terhadap kondisi kompresor. Jika terdapat tanda-tanda kerusakan, segeralah menghubungi teknisi ahli untuk melakukan perbaikan. Dengan begitu, kulkas dapat bekerja secara optimal dan menjaga makanan dan minuman yang disimpan di dalamnya tetap segar dan terjaga kualitasnya.
Lampu
Lampu kulkas merupakan salah satu komponen penting pada skema kulkas 1 pintu. Fungsinya adalah untuk menerangi ruangan di dalam kulkas agar kita dapat dengan mudah meletakkan atau mengambil barang di dalamnya. Seiring dengan perkembangan teknologi, saat ini sebagian besar lampu kulkas telah menggunakan jenis lampu led yang lebih tahan lama dan efisien.
Dibandingkan dengan jenis lampu yang lebih lama, lampu led memiliki keunggulan dalam hal konsumsi daya yang lebih rendah sehingga dapat menghemat energi dan biaya listrik. Selain itu, lampu led juga memiliki umur lebih panjang sehingga tidak perlu sering-sering diganti seperti halnya lampu biasa.
PTC
Pada skema kulkas 1 pintu, resistor jenis PTC (Positive Temperature Coefficient) adalah komponen elektronik yang nilainya dipengaruhi oleh suhu penampangnya. Saat suhu PTC meningkat, nilai hambatannya juga akan semakin besar. Di dalam kulkas, PTC memiliki fungsi penting sebagai pengatur aliran listrik ke kumparan bantu kompresor.
Ketika kompresor mulai beroperasi, hambatan PTC cukup rendah sehingga aliran listrik dapat mengalir ke kumparan bantu kompresor. Kumparan bantu ini berperan dalam membantu kumparan utama menghasilkan moment putaran yang besar untuk memutar rotor.
Namun, saat rotor sudah berputar dan PTC semakin panas akibat adanya aliran listrik yang melewatinya, suhu pada PTC akan meningkat dan hambatannya juga akan semakin besar. Hal ini mengakibatkan aliran listrik yang menuju ke kumparan bantu kompresor akan terhenti, sehingga hanya kumparan utama saja yang beroperasi memutar rotor.
Dalam hal ini, PTC berfungsi sebagai pengaman agar aliran listrik yang menuju ke kumparan bantu tidak terus mengalir sehingga tidak terjadi kerusakan pada kumparan bantu dan kompresor. Dengan adanya PTC, kinerja kompresor pada kulkas dapat menjadi lebih efektif dan aman.
Door switch
Door switch pada dasarnya adalah sebuah saklar atau switch sederhana yang berfungsi untuk menghubungkan dan memutuskan aliran listrik yang menuju ke lampu di dalam skema kulkas 1 pintu. Ketika pintu kulkas dibuka, door switch akan menutup dan mengalirkan aliran listrik ke lampu kulkas sehingga lampu tersebut akan menyala.
Sebaliknya, saat pintu kulkas ditutup, door switch akan membuka dan memutus aliran listrik ke lampu kulkas sehingga lampu tersebut akan mati. Door switch ini sangat penting dalam menjaga agar lampu kulkas tidak terus-menerus menyala dan memperpanjang umur lampu serta menghemat penggunaan listrik.
Tanpa adanya door switch, lampu di dalam kulkas akan terus-menerus menyala meskipun pintu kulkas telah tertutup. Hal ini dapat membuat kulkas sulit untuk dingin dan penggunaan listrik yang tidak efisien. Oleh karena itu, door switch menjadi komponen yang penting untuk menjaga kinerja kulkas menjadi lebih efektif dan efisien.
Overload relay
Pada skema kulkas 1 pintu, overload relay pada kulkas memiliki peran yang sangat penting dalam menjaga kinerja kompresor agar tetap optimal. Fungsi utama overload relay adalah untuk mencegah terjadinya panas yang berlebihan pada kompresor. Karena jika kompresor terlalu panas, hal tersebut bisa merusak kumparan kompresor yang mengakibatkan kerusakan pada kulkas secara keseluruhan.
Biasanya, overload relay terpasang melekat pada body kompresor dan dapat ditemukan di dalam atau di luar mesin kompresor kulkas. Di dalam overload relay terdapat bimetal yang bisa mengubah bentuknya akibat panas yang diterimanya. Perubahan bentuk bimetal inilah yang akan menggerakkan batang konduktor untuk terhubung ke terminal listrik.
Jika kompresor mengalami panas yang berlebih, maka overload relay akan memutus aliran listrik yang menuju ke kompresor. Hal ini merupakan tindakan pencegahan yang sangat penting untuk mencegah kerusakan kulkas yang lebih serius.
Penutup
Dalam mengakhiri artikel rekomend.id tentang Skema Kulkas 1 Pintu, dapat disimpulkan bahwa skema kulkas 1 pintu adalah gambar atau diagram yang menggambarkan komponen-komponen dan bagian-bagian utama dari kulkas 1 pintu. Skema ini memberikan pemahaman visual tentang bagaimana kulkas bekerja dan bagaimana setiap komponen berinteraksi satu sama lain.
Skema kulkas 1 pintu sering kali mencakup komponen seperti kompresor, kondensor, evaporator, pengatur suhu (thermostat), motor kipas, dan bagian lain yang terkait dengan sirkulasi udara dan pendinginan di dalam kulkas. Skema ini membantu untuk memahami alur kerja pendinginan dalam kulkas, di mana refrigeran (zat pendingin) berperan penting dalam proses tersebut.
Dengan memahami skema kulkas 1 pintu, Sobat Rekom dapat lebih memahami cara kerja kulkas dan memperoleh pengetahuan tentang komponen apa yang mungkin mengalami masalah jika terjadi kerusakan. Selain itu, skema juga dapat digunakan sebagai panduan dalam melakukan pemeliharaan rutin, seperti pembersihan atau penggantian suku cadang.
Penting untuk dicatat bahwa setiap merek dan model kulkas dapat memiliki skema yang sedikit berbeda, meskipun prinsip dasarnya tetap sama. Oleh karena itu, penting untuk merujuk pada skema yang disediakan oleh produsen kulkas atau menghubungi ahli teknisi jika Sobat Rekom membutuhkan informasi yang lebih spesifik terkait dengan skema kulkas 1 pintu Sobat Rekom.
Dengan pemahaman tentang skema kulkas 1 pintu, Sobat Rekom dapat memiliki wawasan yang lebih baik tentang bagaimana kulkas bekerja dan membantu dalam pemeliharaan serta penanganan masalah yang mungkin muncul.
