Rekomend.id – Rangkaian Seri dan Paralel Kapasitor serta Cara Menghitung Nilainya. Dalam dunia elektronika, kapasitor adalah salah satu komponen yang sangat penting.
Kapasitor digunakan untuk menyimpan muatan listrik dan memainkan peran yang vital dalam berbagai aplikasi, mulai dari sirkuit daya hingga perangkat elektronik yang lebih kompleks.
Untuk memahami cara menggunakannya secara efektif, kita perlu memahami dua jenis penghubung utama untuk kapasitor, yaitu rangkaian seri dan rangkaian paralel kapasitor.
Dalam artikel ini, Rekomend akan menjelaskan perbedaan mendasar antara Rangkaian Seri dan Paralel Kapasitor serta Cara Menghitung Nilainya kapasitansi efektif dalam kedua jenis rangkaian tersebut. Dengan pemahaman yang baik tentang konsep ini, Sobat Rekomend akan dapat merancang sirkuit elektronik yang lebih efisien dan sesuai dengan kebutuhan Sobat Rekomend.
Mari kita mulai dengan menjelajahi kedua jenis rangkaian kapasitor ini.
Rangkaian Paralel Kapasitor (Kondensator)
Rangkaian Paralel Kapasitor merupakan susunan dari dua atau lebih kapasitor yang terhubung secara paralel atau sejajar. Dengan memanfaatkan Rangkaian Paralel Kapasitor ini, kita dapat menghitung nilai kapasitansi pengganti yang diinginkan.
Formula dari Rangkaian Paralel Kapasitor (Kondensator) adalah sebagai berikut:
Ctotal = C1 + C2 + C3 + C4 + …. + Cn
Dimana :
Ctotal = Total Nilai Kapasitansi Kapasitor
C1 = Kapasitor ke-1
C2 = Kapasitor ke-2
C3 = Kapasitor ke-3
C4 = Kapasitor ke-4
Cn = Kapasitor ke-n
Ini adalah ilustrasi bentuk dari Rangkaian Paralel Kapasitor:
Contoh Kasus untuk menghitung Rangkaian Paralel Kapasitor
Seorang perancang rangkaian elektronika ingin merancang sebuah perangkat elektronika, dan salah satu nilai kapasitansi yang diperlukan adalah 2500pF. Namun, nilai tersebut tidak tersedia di pasar komponen elektronika. Oleh karena itu, perancang elektronika tersebut memutuskan untuk menggunakan rangkaian paralel guna mendapatkan nilai kapasitansi yang diinginkan.
Penyelesaian :
Beberapa kombinasi yang dapat digunakan antara lain adalah sebagai berikut:
1 buah Kapasitor dengan nilai 1000pF
1 buah Kapasitor dengan nilai 1500pF
Ctotal = C1 + C2
Ctotal = 1000pF + 1500pF
Ctotal = 2500pF
Atau
1 buah Kapasitor dengan nilai 1000pF
2 buah Kapasitor dengan nilai 750pF
Ctotal = C1 + C2 + C3
Ctotal = 1000pF + 750pF + 750pF
Ctotal = 2500pF
Rangkaian Seri Kapasitor (Kondensator)
Rangkaian Seri Kapasitor adalah susunan dari 2 kapasitor atau lebih yang terhubung secara berurutan atau sejajar.
Seperti halnya dengan Rangkaian Paralel, Rangkaian Seri Kapasitor juga dapat digunakan untuk mendapatkan nilai Kapasitansi Kapasitor pengganti yang diinginkan.
Namun, perhitungan Rangkaian Seri untuk Kapasitor ini lebih kompleks dan menantang dibandingkan dengan Rangkaian Paralel Kapasitor.
Persamaan untuk Rangkaian Paralel Kapasitor (Kondensator) adalah sebagai berikut:
1/Ctotal = 1/C1 + 1/C2 + 1/C3 + 1/C4 + …. + 1/Cn
Dimana :
Ctotal = Total Nilai Kapasitansi Kapasitor
C1 = Kapasitor ke-1
C2 = Kapasitor ke-2
C3 = Kapasitor ke-3
C4 = Kapasitor ke-4
Cn = Kapasitor ke-n

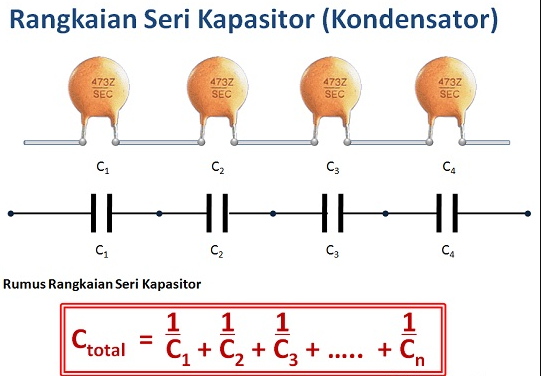

Ini adalah ilustrasi bentuk dari Rangkaian Seri Kapasitor:
Contoh situasi untuk menghitung Rangkaian Seri Kapasitor:
Seorang insinyur ingin membuat Jig Tester, dan salah satu nilai kapasitansi kapasitor yang paling cocok untuk rangkaian tersebut adalah 500pF. Namun, nilai 500pF tidak tersedia di pasaran. Maka, insinyur tersebut memutuskan untuk menggunakan 2 kapasitor bernilai 1000pF, yang kemudian disusun menjadi sebuah rangkaian seri kapasitor untuk mencapai nilai yang diinginkannya.
Penyelesaian :
2 buah Kapasitor dengan nilai 1000pF
1/Ctotal = 1/C1 + 1/C2
1/Ctotal = 1/1000 + 1/1000
1/Ctotal = 2/1000
2 x Ctotal = 1 x 1000
Ctotal = 1000/2
Ctotal = 500pF
Perbedaan Utama
Setelah membahas Rangkaian Seri dan Paralel Kapasitor serta Cara Menghitung Nilainya, Rekomend akan membahas mengenai Perbedaan Utama Rangkaian Seri.
Perbedaan pokok antara rangkaian seri dan paralel kapasitor adalah sebagai berikut:
Rangkaian Seri
Muatan listrik yang tersimpan pada setiap kapasitor sama, sementara tegangan total adalah hasil penjumlahan tegangan pada tiap kapasitor.
Rangkaian Paralel
Tegangan pada tiap kapasitor adalah sama, tetapi muatan listrik yang disimpan pada setiap kapasitor berbeda.
Baca Juga:
- Cara Pasang Kapasitor Kipas Angin 5 Kabel
- Cara Cek Kapasitor dan Penyebab Kapasitor Rusak
- Fungsi Kapasitor Starting pada Motor Listrik
Penutup
Demikian artikel ini, Rekomend.id akan membahas Rangkaian Seri dan Paralel Kapasitor serta Cara Menghitung Nilainya.
Dalam penutup ini, telah dibahas perbedaan antara rangkaian seri dan paralel kapasitor serta cara menghitung nilainya.
Dengan pemahaman yang lebih baik tentang kedua jenis rangkaian ini, kita dapat dengan lebih efisien merancang dan menghitung kapasitor dalam berbagai aplikasi elektronika kita.
Semoga informasi ini bermanfaat dalam perjalanan Sobat Rekomend dalam dunia elektronika.
Terima kasih telah membaca artikel Rangkaian Seri dan Paralel Kapasitor serta Cara Menghitung Nilainya ini.
