Rekomend.id – Rangkaian Lampu TL Fluorescent dan Lampu TL LED. Penggantian lampu TL Fluorescent konvensional dengan TL LED adalah langkah yang semakin umum dalam upaya meningkatkan efisiensi energi dan mengurangi konsumsi listrik.
Proses konversi ini melibatkan penggantian komponen penting dalam rangkaian lampu, seperti starter dan ballast, serta penghubungan lampu TL LED secara langsung ke sumber arus listrik.
Dalam artikel ini, kita akan menjelajahi langkah-langkah yang diperlukan untuk mengubah Rangkaian Lampu TL Fluorescent dan Lampu TL LED, serta beberapa pertimbangan penting yang harus diingat saat melakukan konversi ini. Mari kita mulai dengan memahami lebih lanjut tentang prosesnya.
Cara Kerja Lampu TL Fluorescent
Secara prinsip, lampu TL dengan Teknologi Fluorescent (FL) adalah jenis lampu yang memiliki bentuk tabung hampa dengan dua kawat pijar (elektroda) di kedua ujungnya.
Dalam tabung ini terdapat merkuri dan gas argon dengan tekanan rendah. Tabung lampu ini terbuat dari kaca dan memiliki lapisan fosfor di dalamnya.
Ketika arus listrik mengalir melalui lampu, elektroda akan memanas, mengakibatkan perpindahan elektron dari satu ujung ke ujung lainnya.
Energi listrik ini juga mengubah merkuri yang semula berwujud cairan menjadi gas. Selama perpindahan elektron, mereka akan bertabrakan dengan atom-atom merkuri, menyebabkan energi elektron meningkat ke tingkat yang lebih tinggi.
Kemudian, saat elektron kembali ke tingkat energi normalnya, mereka melepaskan cahaya, yang merupakan cahaya yang terlihat dari lampu TL.
Rangkaian Lampu TL Fluorescent
Lampu TL Fluorescent memerlukan sebuah Starter dan Ballast untuk dioperasikan. Peran Starter dalam Lampu TL Fluorescent adalah sebagai saklar otomatis yang membantu memanaskan elektroda, yang penting untuk memulai pemindahan elektron di dalam Tabung Fluorescent.
Penting untuk diingat bahwa memanaskan elektroda sehingga gas dalam Tabung Lampu (TL) dapat berpendar memerlukan tegangan tinggi, bahkan mencapai 400 Volt.
Setelah proses penyalaan selesai, Bi-metal pada starter akan terbuka, sehingga Starter dapat dilepas dari rangkaian Lampu TL Fluorescent karena Starter hanya dibutuhkan saat proses penyalaan.
Di sisi lain, Ballast yang ada dalam rangkaian Lampu TL Neon atau TL Fluorescent berfungsi sebagai pembatas arus dan menjaga agar arus tersebut stabil sesuai dengan karakteristik listrik yang dibutuhkan untuk mengoperasikan Lampu TL Fluorescent.
Terdapat dua jenis Ballast, yaitu Ballast jenis Induktor/kumparan (Inductive Ballast) dan Ballast jenis Elektronik (Electronic Ballast).

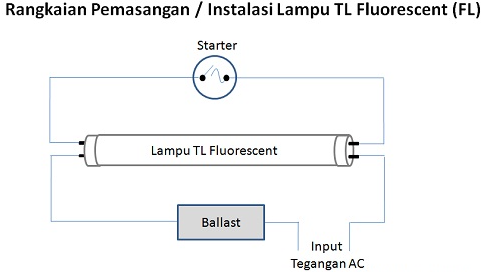

Berikut ini adalah tata letak atau instalasi lampu TL Fluorescent:
Rangkaian Lampu TL LED (Light Emitting Diode)
Lampu TL LED adalah lampu penerangan berbentuk tabung yang menggunakan Teknologi LED (Light Emitting Diode) sebagai sumber cahaya.
Secara umum, Lampu TL LED terdiri dari puluhan hingga ratusan LED di dalamnya. Keunggulan Lampu LED telah dibahas sebelumnya dalam artikel tentang Kelebihan dan Manfaat Penggunaan Lampu LED, sehingga penggunaan lampu penerangan dengan teknologi LED semakin berkembang.
Salah satu keunggulan dari Lampu TL LED adalah kemampuannya untuk menghemat listrik hingga 60% dibandingkan dengan penggunaan Lampu TL Neon atau TL Fluorescent, karena Lampu TL LED tidak memerlukan Starter dan Ballast.
Faktanya, Starter dan Ballast juga dapat mengonsumsi daya listrik yang signifikan, terutama dalam kasus Ballast jenis Inductive.

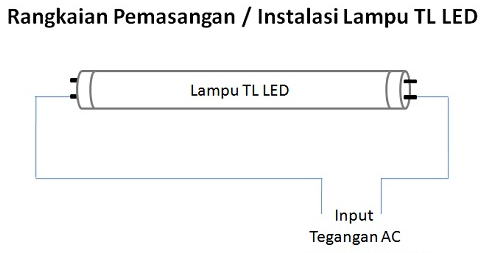

Di bawah ini adalah tata letak atau instalasi Lampu TL LED (Tabung LED):
Cara Merubah atau Mengkonversi Rangkaian TL Fluorescent ke TL LED

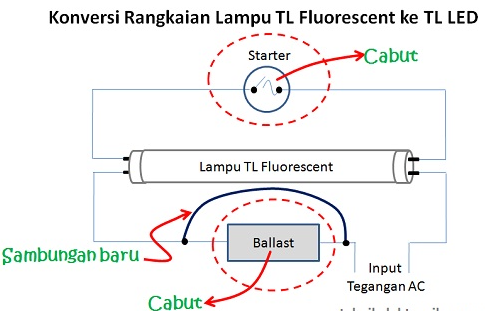

Mengubah atau konversi rangkaian dari TL Fluorescent ke TL LED bukanlah tugas yang rumit. Yang perlu kita lakukan adalah melepaskan Starter dan Ballast yang ada, lalu membuat sambungan baru antara Terminal Lampu TL LED dengan sumber arus listrik input, seperti yang terlihat pada gambar di bawah ini.
Proses mengubah TL Fluorescent menjadi TL LED melibatkan beberapa langkah sederhana. Berikut ini adalah langkah-langkahnya:
1. Matikan listrik
Harap pastikan untuk mematikan sumber listrik sebelum memulai proses konversi. Ini merupakan langkah yang sangat penting untuk menjaga keselamatan diri Sobat Rekomend.
2. Lepaskan starter
Pada rangkaian TL Fluorescent, terdapat sebuah komponen kecil yang disebut starter. Lepaskan starter ini dengan hati-hati. Biasanya, starter dapat dilepas dengan cara memutarnya atau mengeluarkannya dari soket khusus.
3. Hapus ballast
Setelah melepaskan starter, langkah selanjutnya adalah menghapus ballast. Ballast adalah perangkat yang digunakan untuk mengatur arus listrik yang diberikan ke lampu TL Fluorescent. Pada TL LED, ballast tidak diperlukan karena lampu LED memerlukan tegangan yang berbeda.
4. Buat sambungan baru
Setelah menghilangkan ballast, sambungkan terminal lampu TL LED secara langsung ke sumber arus listrik input. Penting untuk mengikuti instruksi produsen lampu TL LED yang Sobat Rekomend gunakan. Biasanya, ada terminal input dan output yang harus dihubungkan dengan benar.
5. Uji coba
Setelah menyelesaikan semua langkah di atas, nyalakan kembali sumber listrik dan periksa apakah lampu TL LED menyala dengan baik. Jika semua terhubung dengan benar, lampu TL LED seharusnya berfungsi dengan baik.
Harap diingat bahwa saat mengubah rangkaian dari TL Fluorescent ke TL LED, sangat penting menggunakan lampu TL LED yang telah dirancang khusus untuk menggantikan TL Fluorescent.
Selalu pastikan untuk mengikuti instruksi dan rekomendasi produsen lampu TL LED yang Sobat Rekomend gunakan guna memastikan proses konversi berlangsung dengan aman dan efisien.
Baca Juga :
- Jenis-jenis Lampu Listrik
- Cara Membuat 1 Lampu LED Berkedip Rangkaian Tanpa IC
- Cara Membuat Lampu LED Strip Mengikuti Musik
Penutup
Demikian artikel ini, Rekomend.id telah membahas mengenai Rangkaian Lampu TL Fluorescent dan Lampu TL LED.
Dengan demikian, pengubahan Rangkaian Lampu TL Fluorescent dan Lampu TL LED dapat menjadi proses yang sederhana dengan langkah-langkah yang tepat dan penggunaan peralatan yang sesuai.
Pastikan selalu menggunakan lampu TL LED yang dirancang untuk penggantian TL Fluorescent dan mengikuti petunjuk produsen untuk memastikan keamanan dan efisiensi dalam konversi Rangkaian Lampu TL Fluorescent menjadi TL LED.
Terima kasih telah membaca artikel Rangkaian Lampu TL Fluorescent dan Lampu TL LED ini
