Rekomend.id – Rangkaian Dioda Zener, Fungsi dan Contoh Penggunaannya. Dalam artikel ini, kita akan membahas tentang rangkaian dioda Zener beserta fungsi dan contoh penggunaannya.
Dioda Zener adalah jenis dioda khusus yang dirancang untuk bekerja pada daerah breakdown reverse atau terbalik. Hal ini memungkinkan dioda Zener untuk menjaga tegangan tetap stabil di dalam suatu rangkaian listrik.
Fungsi utama dioda Zener adalah untuk menjaga stabilitas tegangan dalam suatu rangkaian. Ketika tegangan di dalam rangkaian melebihi tegangan breakdown reverse dioda Zener, maka dioda Zener akan mengalirkan arus dan mempertahankan tegangan pada nilai tetap, yang disebut sebagai tegangan Zener.
Oleh karena itu, dioda Zener sangat berguna untuk aplikasi yang memerlukan tegangan tetap dan stabil seperti dalam regulator tegangan dan sumber referensi tegangan.
Contoh penggunaan dioda Zener antara lain dalam rangkaian regulator tegangan, sumber referensi tegangan, dan rangkaian proteksi dari lonjakan tegangan.
Dalam rangkaian regulator tegangan, dioda Zener digunakan untuk mempertahankan tegangan output tetap pada nilai yang diinginkan meskipun tegangan input bervariasi.
Sementara itu, dalam sumber referensi tegangan, dioda Zener digunakan sebagai referensi tegangan yang stabil. Dan dalam rangkaian proteksi dari lonjakan tegangan, dioda ini digunakan untuk melindungi komponen lain dari kerusakan akibat lonjakan tegangan yang tidak diinginkan.

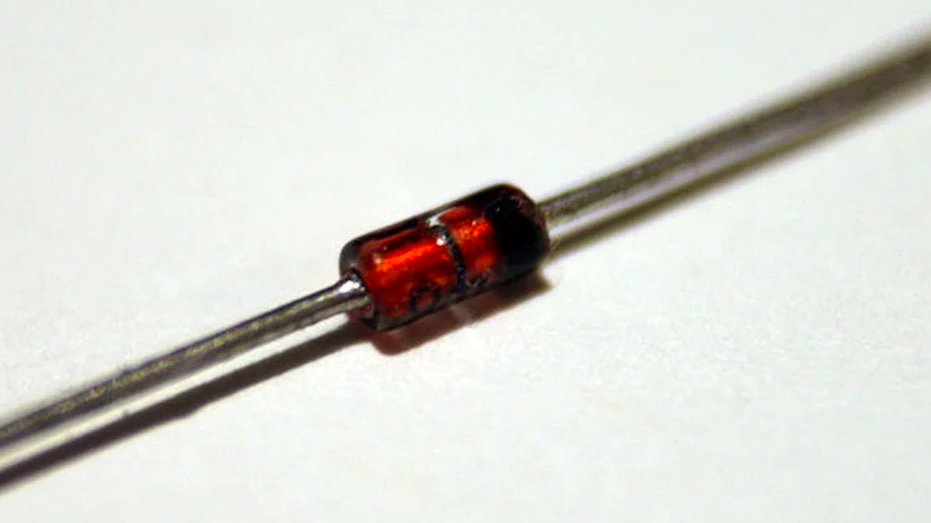

Pengertian Dioda Zener
Dioda Zener adalah jenis dioda khusus yang dirancang untuk bekerja pada daerah breakdown reverse atau terbalik. Dioda ini memiliki karakteristik yang unik yaitu mampu menjaga tegangan tetap stabil di dalam suatu rangkaian listrik.
Ketika tegangan di dalam rangkaian melebihi tegangan breakdown reverse dioda Zener, maka dioda Zener akan mengalirkan arus dan mempertahankan tegangan pada nilai tetap, yang disebut sebagai tegangan Zener.
Dioda Zener terdiri dari bahan semikonduktor seperti dioda biasa, tetapi memiliki doping yang berbeda. Doping pada dioda Zener dirancang sedemikian rupa sehingga membentuk daerah depletion yang lebih lebar daripada dioda biasa. Hal ini memungkinkan dioda Zener untuk bekerja pada daerah breakdown reverse dan menjaga tegangan tetap stabil.
Dioda Zener sangat berguna untuk aplikasi yang memerlukan tegangan tetap dan stabil seperti dalam regulator tegangan dan sumber referensi tegangan.
Selain itu, dioda ini juga digunakan dalam rangkaian proteksi dari lonjakan tegangan yang dapat merusak komponen elektronik lainnya.
Oleh karena itu, dioda Zener menjadi salah satu komponen elektronik yang penting dan sering digunakan dalam berbagai aplikasi elektronik.
Rangkaian Dioda Zener
Ketika membuat rangkaian pengatur tegangan, rating dioda Zener menjadi hal yang paling penting untuk diperhatikan. Misalnya, jika kita ingin mendapatkan tegangan output sebesar 5V, maka harus memilih dioda Zener dengan rating tegangan Zener 5V.
Tegangan output dari rangkaian pengatur tegangan sepenuhnya tergantung pada rating tegangan Zener dari dioda Zener yang dipilih.

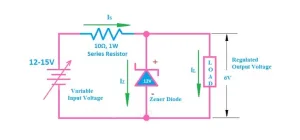

Pada rangkaian di atas, kami menggunakan dioda Zener dengan rating 12V. Dengan menggunakan dioda tersebut, rangkaian akan menghasilkan tegangan output DC yang konstan sebesar 12V, bahkan ketika tegangan input melebihi 12V.
Cara Kerja Dioda Zener
Dioda Zener bekerja pada daerah breakdown reverse atau terbalik dan memiliki karakteristik unik yang memungkinkannya menjaga tegangan tetap stabil dalam suatu rangkaian listrik.
Ketika tegangan di dalam rangkaian melebihi tegangan breakdown reverse dioda, maka dioda Zener akan mengalirkan arus dan mempertahankan tegangan pada nilai tetap, yang disebut sebagai tegangan Zener.
Cara kerja dioda Zener didasarkan pada efek breakdown atau efek tunneling. Efek breakdown terjadi ketika medan listrik yang cukup kuat diterapkan pada dioda Zener, sehingga elektron dapat ditembus dari daerah valensi ke daerah konduksi.
Ini memungkinkan aliran arus besar melewati dioda Zener pada tegangan reverse tertentu, dan membuat tegangan dioda tetap stabil.
Sedangkan efek tunneling terjadi ketika elektron melewati struktur lapisan tipis dioda Zener dengan melewati potensial energi. Hal ini memungkinkan arus yang cukup besar mengalir pada tegangan reverse tertentu, dan membuat tegangan dioda tetap stabil.
Dalam rangkaian listrik, dioda Zener sering digunakan untuk mempertahankan tegangan tetap pada nilai yang diinginkan, meskipun tegangan input bervariasi.
Dioda ini juga digunakan sebagai sumber referensi tegangan dan dalam rangkaian proteksi dari lonjakan tegangan yang dapat merusak komponen lainnya.
Itulah cara kerja dioda Zener yang merupakan salah satu komponen elektronik penting dalam berbagai aplikasi listrik.
Fungsi Dioda Zener
Fungsi utama dioda Zener adalah untuk mempertahankan tegangan tetap pada suatu nilai yang diinginkan dalam suatu rangkaian listrik. Dalam aplikasi pengatur tegangan, dioda Zener digunakan untuk menghasilkan tegangan output yang konstan meskipun tegangan input bervariasi.
Selain itu, dioda Zener juga sering digunakan sebagai sumber referensi tegangan dalam rangkaian elektronik, karena dapat menghasilkan tegangan tetap dan stabil yang sangat diperlukan dalam berbagai aplikasi.
Dalam rangkaian proteksi, dioda ini digunakan untuk melindungi komponen elektronik lain dari lonjakan tegangan yang dapat merusaknya.
Dioda ini juga digunakan dalam rangkaian pengaman, terutama dalam aplikasi pengaman arus terbalik (reverse current protection). Ketika arus terbalik mengalir melalui rangkaian, dioda ini akan memutus sirkuit dan mencegah kerusakan pada komponen elektronik lain.
Dalam industri elektronik, dioda Zener juga digunakan dalam berbagai jenis perangkat elektronik seperti regulator tegangan, stabilizer, dan sensor suhu.
Dengan berbagai fungsi pentingnya, dioda Zener menjadi salah satu komponen elektronik yang sangat penting dalam berbagai aplikasi listrik dan elektronik.
Contoh Penggunaan Dioda Zener
Dioda Zener banyak digunakan dalam berbagai aplikasi listrik dan elektronik. Berikut ini adalah beberapa contoh penggunaan dioda Zener:
1. Pengatur Tegangan
Dioda Zener digunakan untuk menghasilkan tegangan output yang konstan meskipun tegangan input bervariasi. Contohnya, dalam rangkaian regulator tegangan.
2. Sumber Referensi Tegangan
Digunakan sebagai sumber referensi tegangan dalam rangkaian elektronik. Contohnya, dalam rangkaian sensor suhu atau dalam perangkat elektronik seperti oscilator atau timer.
3. Proteksi dari Lonjakan Tegangan
Digunakan dalam rangkaian proteksi dari lonjakan tegangan yang dapat merusak komponen lainnya. Contohnya, dalam rangkaian proteksi dari tegangan transient yang muncul saat switch on/off, atau dalam rangkaian proteksi dari petir.
4. Proteksi dari Arus Terbalik
Digunakan dalam rangkaian proteksi dari arus terbalik yang dapat merusak komponen lainnya. Contohnya, dalam rangkaian proteksi diode antiparalel pada relay atau motor.
5. Stabilisasi Arus
Dapat digunakan untuk stabilisasi arus dalam rangkaian elektronik. Contohnya, dalam rangkaian elektronik audio amplifier.
Dari beberapa contoh penggunaan dioda Zener di atas, dapat disimpulkan bahwa dioda Zener memiliki peran yang sangat penting dalam berbagai aplikasi listrik dan elektronik.
Baca juga:
- Mengenal Daftar Kode Dioda Zener beserta Cara Membacanya
- Fungsi, Cara Kerja dan Simbol Dioda Varactor
- Tips Menentukan Ukuran Dioda yang Tepat
Penutup
Dalam artikel ini, rekomend.id telah membahas tentang Rangkaian Dioda Zener, Fungsi dan Contoh Penggunaannya dalam berbagai aplikasi listrik dan elektronik.
Dioda Zener merupakan salah satu komponen elektronik yang sangat penting dalam menjaga tegangan dan melindungi komponen elektronik lain dari lonjakan tegangan atau arus terbalik.
Dalam pembuatan rangkaian pengatur tegangan, rating dioda Zener sangat penting untuk diperhatikan karena menentukan nilai tegangan output yang dihasilkan. Selain itu, dioda ini juga sering digunakan sebagai sumber referensi tegangan dan dalam rangkaian proteksi.
Dari contoh penggunaan dioda Zener yang telah dijelaskan, kita dapat melihat betapa pentingnya dioda Zener dalam berbagai aplikasi listrik dan elektronik.
Oleh karena itu, pemahaman yang baik tentang cara kerja dan penggunaan dioda Zener sangatlah penting bagi para penggemar dan praktisi di bidang elektronik.
