Rekomend.id – Mengenal Persamaan Transistor TIP 41 & TIP 42 – Alternatif dan Aplikasi dalam Elektronik. Transistor TIP 41 dan TIP 42 adalah komponen elektronik yang umum digunakan dalam berbagai aplikasi, mulai dari rangkaian penguat audio hingga penggerak beban seperti motor dan relai.
Keduanya termasuk dalam jenis transistor bipolar (BJT), dengan TIP 41 sebagai transistor NPN dan TIP 42 sebagai transistor PNP. Meski sering digunakan bersamaan dalam rangkaian, terkadang diperlukan penggantian atau alternatif yang sepadan jika transistor ini tidak tersedia atau jika dibutuhkan performa yang lebih tinggi.
Oleh karena itu, memahami persamaan transistor TIP 41 & TIP 42 menjadi penting, baik dalam konteks perbaikan maupun pengembangan sistem elektronik. Berbagai transistor alternatif dapat digunakan untuk menggantikan TIP 41 dan TIP 42, seperti TIP3055 & TIP2955, atau bahkan MOSFET dalam aplikasi tertentu, dengan mempertimbangkan faktor seperti daya, arus, dan frekuensi operasi.
Artikel ini akan membahas lebih lanjut mengenai persamaan kedua transistor ini dan penggunaannya dalam berbagai perangkat elektronik.
Apa Itu Transistor?
Sebelum membahas persamaan transistor TIP 41 & TIP 42, Rekomend membahas apa itu Transistor?.
Transistor adalah komponen kecil dari bahan semikonduktor yang berfungsi untuk mengatur aliran arus atau tegangan listrik, memperkuat sinyal, dan berperan sebagai sakelar atau gerbang untuk sinyal tersebut. Transistor biasanya memiliki tiga terminal yang terbuat dari bahan semikonduktor, di mana masing-masing terminal dapat menghantarkan arus listrik.
Transistor sangat penting dalam perangkat elektronik modern. Saat digunakan sebagai penguat, transistor meningkatkan arus kecil yang masuk menjadi arus yang lebih besar. Sementara sebagai sakelar, transistor bisa berada dalam dua kondisi, yaitu aktif (menyala) atau nonaktif (mati), untuk mengendalikan aliran sinyal listrik di dalam sirkuit atau perangkat elektronik.
Transistor adalah komponen sirkuit yang sederhana, biasanya digunakan untuk membuat sakelar elektronik. Dalam jumlah kecil, transistor bisa digunakan untuk membuat sakelar dasar. Namun, dalam sirkuit terpadu (IC), transistor menjadi elemen penting. IC menggabungkan banyak transistor yang terhubung satu sama lain di dalam sebuah microchip silikon.
Ketika digunakan dalam jumlah besar, transistor bisa membuat mikroprosesor, di mana jutaan transistor ada dalam satu IC. Selain itu, transistor juga digunakan di chip memori komputer, perangkat penyimpanan seperti MP3 player, smartphone, kamera, dan konsol permainan elektronik. Transistor ditemukan di hampir semua IC yang ada di perangkat elektronik modern.
Transistor juga digunakan dalam aplikasi frekuensi rendah dan daya tinggi, seperti inverter daya yang mengubah arus bolak-balik (AC) menjadi arus searah (DC). Selain itu, dalam aplikasi frekuensi tinggi, transistor digunakan dalam rangkaian osilator yang menghasilkan sinyal radio.
Jenis-Jenis Transistor
Pada pembahasan persamaan transistor TIP 41 & TIP 42, Rekomend membahas jenis-jenis transistor.
Berdasarkan fungsinya, transistor dibagi menjadi beberapa jenis, seperti yang dijelaskan dalam Buku Ajar Listrik dan Elektronika Dasar Teknik Pertanian oleh Mareli Telaumbanua (2022). Berikut adalah jenis-jenis transistor tersebut:
1. Transistor Bipolar (BJT)
Transistor bipolar bekerja dengan pergerakan elektron di kutub negatif yang mengisi kekurangan elektron di kutub positif. Transistor ini terbagi menjadi dua jenis, yaitu:
- NPN (negatif-positif-negatif)
- PNP (positif-negatif-positif)
2. Transistor Efek Medan (FET)
Transistor ini menggunakan tegangan listrik untuk mengontrol konduktivitasnya. Terminal Gate (G) mengendalikan aliran arus dari terminal Drain (D) ke Source (S). FET banyak digunakan karena konsumsi dayanya rendah.
3. Small Signal Transistor
Jenis ini hanya dapat menghantarkan arus kolektor dalam rentang 80mA hingga 600mA, dengan penguatan (hFE) antara 10 hingga 500. Small signal transistor biasanya digunakan sebagai sakelar, dan dapat bekerja pada frekuensi hingga 30 MHz.
4. Small Switching Transistor
Meskipun mirip dengan small signal transistor, transistor ini memiliki kecepatan yang jauh lebih tinggi. Small switching transistor lebih sering digunakan sebagai sakelar elektronik karena responsnya yang cepat.
5. Power Transistor
Power transistor dirancang untuk menangani arus dan tegangan tinggi. Karena sering menghasilkan panas saat bekerja, biasanya power transistor dilengkapi dengan pendingin dari aluminium untuk menjaga kinerja dan stabilitasnya.
6. High Frequency Transistor
Transistor ini dirancang untuk aplikasi dengan frekuensi tinggi, seperti pada perangkat ponsel, televisi, dan radio. Kinerjanya optimal pada frekuensi tinggi, menjadikannya pilihan untuk komunikasi nirkabel dan perangkat elektronik sejenis.
7. Phototransistors
Phototransistors mengubah cahaya menjadi sinyal listrik dan umumnya digunakan dalam perangkat sensor cahaya, seperti pemindai dan peralatan optoelektronika lainnya.

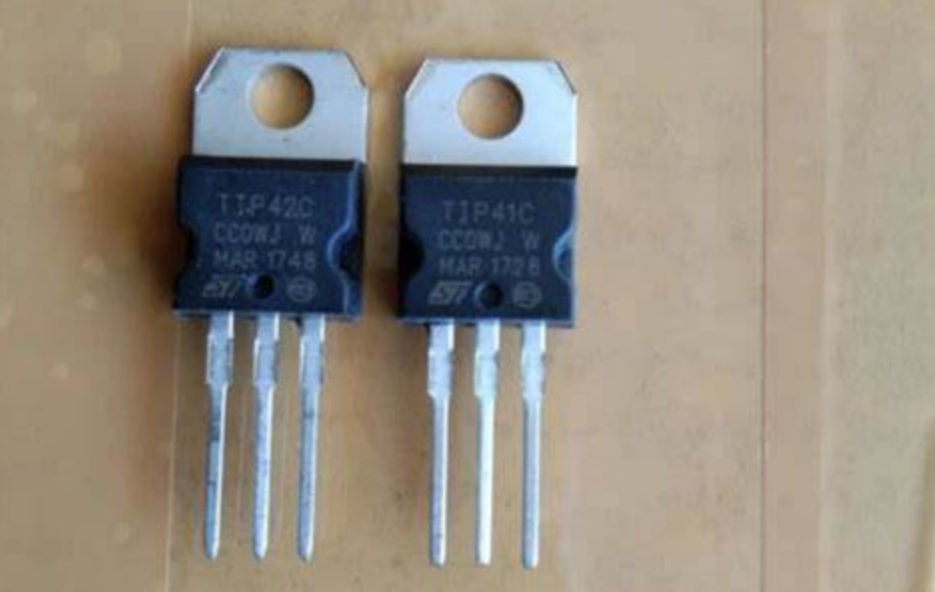

Transistor TIP 41 & TIP 42
Pada artikel persamaan transistor TIP 41 & TIP 42, Hasiltani membahas pengertian dari transistor TIP 41 & TIP 42.
Transistor TIP 41 dan TIP 42 adalah dua tipe transistor yang umum digunakan dalam perangkat elektronik. TIP 41 adalah transistor NPN, yang memiliki tiga terminal: emitor, basis, dan kolektor. Transistor ini sering dipakai dalam aplikasi seperti penguat audio atau pemancar radio.
Sementara itu, TIP 42 adalah transistor PNP, yang juga memiliki terminal emitor, basis, dan kolektor. Transistor ini biasa digunakan untuk menggerakkan relai, pemancar radio, dan aplikasi serupa.
Keduanya bekerja dengan baik dalam berbagai aplikasi, namun sekarang ada jenis transistor yang lebih baru dan bisa menggantikan fungsi TIP 41 dan TIP 42 dengan performa yang lebih baik atau lebih efisien.
Pengganti Transistor Tip 41 dan Tip 42
Pengganti untuk transistor TIP 41 dan TIP 42 adalah transistor MOSFET. MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) adalah jenis transistor yang dapat digunakan sebagai pengganti transistor bipolar. MOSFET memiliki tiga terminal: source, drain, dan gate.
MOSFET memiliki beberapa keunggulan dibandingkan transistor bipolar, seperti mampu menangani tegangan yang lebih tinggi, memiliki kecepatan switching yang lebih cepat, dan lebih efisien dalam konsumsi daya. Karena keunggulan-keunggulan ini, MOSFET sering digunakan dalam berbagai aplikasi, seperti penguat audio, driver relai, dan banyak aplikasi elektronik lainnya.
Persamaan Transistor TIP 41 & TIP 42
Transistor TIP 41 dan TIP 42 memiliki beberapa alternatif atau persamaan yang bisa digunakan, tergantung kebutuhan daya dan aplikasi. Berikut beberapa persamaannya:
- TIP41 dan TIP42 bisa digantikan dengan:
- D313 dan B507
- TIP31 dan TIP32
- TIP3055 dan TIP2955 (untuk aplikasi dengan kebutuhan daya yang lebih besar).
Jika menggunakan TIP3055 dan TIP2955 yang memiliki daya lebih besar, Sobat juga perlu mengganti transistor driver pada rangkaian penguat (amplifier). Jika amplifier menggunakan transistor driver A733 dan C945, maka disarankan menggantinya dengan transistor BD139 dan BD140 untuk memastikan kompatibilitas dan kinerja yang baik.
Biasanya, konfigurasi driver dengan A733 dan C945 banyak ditemukan di speaker aktif, sehingga saat meningkatkan kapasitas daya transistor utama, driver juga harus di-upgrade agar sirkuit bekerja dengan stabil.
Baca juga:
- Daftar Persamaan Transistor Mosfet
- Persamaan Transistor TIP41C beserta Datasheetnya
- Mengenal Persamaan Transistor BD140 dan Datasheetnya
Penutup
Demikianlah informasi dari Hasiltani.id tentang persamaan transistor TIP 41 & TIP 42.
Dalam dunia elektronik, persamaan transistor TIP 41 & TIP 42 sangat berguna ketika komponen asli tidak tersedia atau ketika dibutuhkan performa yang lebih tinggi dalam aplikasi tertentu. Dengan banyaknya alternatif yang tersedia, seperti TIP3055 & TIP2955 untuk kebutuhan daya yang lebih besar, atau bahkan penggunaan MOSFET sebagai pengganti untuk efisiensi yang lebih baik, para teknisi dan perancang sirkuit memiliki fleksibilitas dalam memilih komponen yang paling sesuai.
Penting untuk selalu mempertimbangkan spesifikasi teknis seperti arus, tegangan, dan kebutuhan daya saat menggantikan transistor, agar sistem tetap bekerja optimal. Dengan pemahaman yang baik tentang persamaan transistor ini, proses perbaikan dan pengembangan perangkat elektronik bisa dilakukan dengan lebih mudah dan efisien.
Terimakasih telah membaca artikel persamaan transistor TIP 41 & TIP 42 ini, semoga informasi mengenai persamaan transistor TIP 41 & TIP 42 ini bermanfaat untuk Sobat.
