Rekomend.id – Mengenal Persamaan Transistor D965 dan Datasheetnya. Transistor D965 adalah jenis transistor NPN yang sering digunakan dalam aplikasi penguat dan saklar elektronik. Dalam artikel ini, kita akan membahas tentang persamaan dan datasheet transistor D965, yang merupakan rumus matematika yang menggambarkan hubungan antara arus dan tegangan pada transistor ini.
Persamaan Dasar Transistor D965
Persamaan dasar transistor D965 adalah:
Ic = β Ib
Di mana Ic adalah arus kolektor, Ib adalah arus basis, dan β adalah gain DC atau faktor penguatan DC dari transistor. Gain DC adalah rasio antara arus kolektor dan arus basis. Nilai β pada transistor D965 biasanya berkisar antara 60 hingga 200.
Selain persamaan dasar di atas, terdapat juga persamaan yang menggambarkan hubungan antara arus kolektor dengan tegangan kolektor dan basis. Persamaan ini dikenal sebagai persamaan karakteristik transistor D965 dan dinyatakan sebagai berikut:
Ic = Ico + βIb(1 – Vce/Vcemax)
Di mana Ico adalah arus kolektor bocor saat Vce = 0, Vce adalah tegangan kolektor-emitor, dan Vcemax adalah tegangan maksimum kolektor-emitor yang dapat diterima oleh transistor.
Dengan menggunakan persamaan di atas, kita dapat menghitung arus kolektor pada transistor D965 pada kondisi tertentu dengan memasukkan nilai-nilai arus basis, gain DC, dan tegangan kolektor dan basis yang diberikan. Persamaan ini sangat berguna dalam merancang sirkuit elektronik yang menggunakan transistor D965.
Daftar Persamaan Transistor D965
Sebenarnya, kita dapat mengganti transistor seri D965 dengan transistor pengganti yang memiliki fitur dan spesifikasi serupa. Namun, saat mengganti transistor dengan transistor pengganti, kita perlu memperhatikan spesifikasi tegangan dan daya transistor pengganti agar tidak lebih rendah dari transistor aslinya.
Selain itu, kita juga harus memperhatikan konfigurasi susunan pin kaki transistor pengganti karena belum tentu sama dengan transistor aslinya. Untuk mengetahui informasi spesifikasi transistor pengganti tersebut, kita bisa merujuk pada datasheet.
Berikut ini adalah beberapa contoh transistor pengganti untuk transistor D965 dengan fitur yang sama:
- KSD5041RTA
- 2SD966
- ECG11
- ZTX869
- ZTX851
- ZTX851STZ
- ZTX849STZ
- ZTX849
- KTD1146
Data pin Kaki Transistor D965

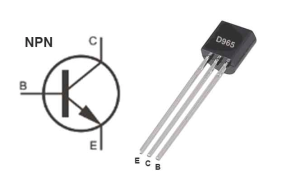

Gambar di bawah ini menunjukkan konfigurasi susunan pin kaki transistor D965.
Datasheet Transistor D965
Berikut adalah informasi tentang Datasheet Transistor D965
| Jenis | NPN |
|---|---|
| Kemasan paket | TO 92 |
| Serial | 2SD965 |
| Arus kolektor max. | 5:00 AM |
| Tegangan kolektor – emitor max. | 20 V |
| Tegangan basis – kolektor max. | 40 V |
| Tegangan bias basis max. | 7 V |
| Disisipasi kolektor max. | 750 mW |
| Frekuensi kerja | 100 MHz |
| Tingkat penguatan | 230 – 600 |
| Suhu kerja | Max. 150 °C |
Fungsi dan Contoh Penggunaan Transistor D965
Berikut adalah beberapa fungsi dan contoh penggunaan transistor D965:
- Sebagai driver penguat audio
- Sirkuit switching arus besar
- Penguat audio mini
- Driver pengendali motor DC
Penutup
Dalam artikel ini, rekomend.id telah membahas mengenai persamaan dan datasheet transistor D965. Persamaan transistor D965 memberikan informasi mengenai tipe transistor, tipe paket, tegangan, arus, hFE, dan daya yang terkait dengan transistor ini. Persamaan ini memudahkan kita untuk mengidentifikasi dan memahami karakteristik transistor D965.
Datasheet transistor D965 adalah sumber informasi yang penting untuk mengenal lebih jauh transistor ini. Dalam datasheet, kita dapat menemukan spesifikasi teknis yang lengkap, termasuk parameter elektrik, karakteristik grafik, dan informasi penting lainnya. Dengan memahami datasheet, kita dapat menggunakan transistor D965 dengan tepat dan memaksimalkan kinerjanya dalam berbagai aplikasi.
Penting untuk dapat membaca dan memahami datasheet transistor D965. Dalam datasheet, terdapat istilah dan simbol teknis yang perlu kita pahami agar dapat menginterpretasikan informasi yang disajikan. Datasheet juga memberikan petunjuk dalam penggunaan transistor ini, termasuk batasan dan rekomendasi dalam pengaturan operasionalnya.
Dalam penggunaan transistor D965 atau dalam mencari penggantinya, penting untuk memperhatikan spesifikasi yang setara atau sebanding. Referensi seperti persamaan transistor atau datasheet transistor alternatif dapat membantu kita dalam memilih transistor yang tepat sesuai dengan kebutuhan aplikasi.
Dengan pemahaman yang baik tentang persamaan dan datasheet transistor D965, kita dapat memanfaatkannya secara optimal dalam berbagai proyek elektronik. Pastikan untuk selalu merujuk pada sumber informasi resmi dan terpercaya untuk memastikan keakuratan dan kesesuaian spesifikasi transistor dalam penggunaan praktis.
Transistor D965 adalah komponen elektronik yang berguna dalam banyak aplikasi. Dengan pengetahuan yang baik tentang persamaan dan datasheet transistor ini, kita dapat memahami karakteristiknya, memilihnya dengan bijak, dan mengintegrasikannya dengan sukses dalam rangkaian elektronik kita.
FAQs
Berikut adalah beberapa pertanyaan yang umum terkait persamaan dan datasheet transistor D965:
- Apa persamaan transistor D965? Persamaan transistor D965 adalah sebagai berikut:
- Transistor PNP
- Tipe paket: TO-92
- VCEO (Tegangan kolektor-ke-emitir): -120V
- IC (Arus kolektor maksimum): -100mA
- hFE (Gain arus DC): 40-160
- Pd (Daya total yang diizinkan): 625mW
- Apa itu datasheet transistor D965? Datasheet transistor D965 adalah dokumen teknis yang berisi informasi terperinci tentang spesifikasi, karakteristik, dan penggunaan transistor ini. Dalam datasheet, Sobat Rekom dapat menemukan informasi tentang tegangan, arus, hFE (Gain arus DC), daya, dan parameter lainnya yang relevan dengan transistor D965.
- Bagaimana cara membaca datasheet transistor D965? Untuk membaca datasheet transistor D965, perhatikan bagian-bagian utama seperti spesifikasi elektrik (tegangan, arus, hFE, daya), karakteristik (grafik, kurva), dan informasi tambahan seperti tipe paket dan kemasan transistor. Pahami arti dan makna dari setiap parameter yang tercantum untuk memahami karakteristik dan batasan transistor ini.
- Apa fungsi transistor D965? Transistor D965 adalah transistor PNP yang umumnya digunakan sebagai penguat sinyal atau saklar elektronik dalam berbagai aplikasi. Transistor ini dapat digunakan dalam rangkaian audio, pengendali arus kecil, dan banyak lagi. Fungsinya adalah untuk mengontrol aliran arus dalam rangkaian dan menguatkan sinyal elektronik.
- Bagaimana cara mengganti transistor D965 dengan yang serupa? Jika Sobat Rekom ingin mengganti transistor D965 dengan transistor yang serupa, cari transistor dengan spesifikasi yang setara atau sebanding. Beberapa transistor yang dapat menjadi alternatif yang mungkin termasuk transistor seperti 2N3906, BC327, atau BC558. Namun, pastikan untuk selalu memeriksa datasheet transistor yang ingin digunakan sebagai pengganti untuk memastikan kesesuaian spesifikasi.
Penting untuk dicatat bahwa ini adalah informasi umum mengenai persamaan dan datasheet transistor D965. Dalam penggunaan atau penggantian transistor dalam aplikasi nyata, selalu merujuk pada datasheet resmi atau referensi yang akurat untuk informasi yang lebih rinci dan akurat.
