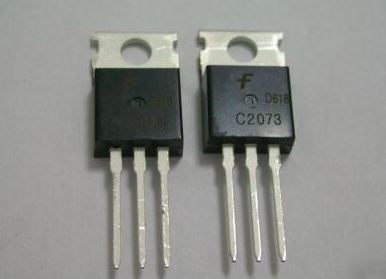

Rekomend.id – Persamaan Transistor C2073 dan Datasheetnya. Pada artikel ini, rekomend.id akan membahas tentang persamaan dan Datasheet transistor C2073 dan datasheetnya. Transistor C2073 adalah jenis transistor NPN yang umum digunakan dalam aplikasi elektronik, khususnya dalam rangkaian penguat.
Untuk memahami persamaan dan datasheet transistor C2073, mari kita lihat strukturnya terlebih dahulu. Transistor C2073 terdiri dari tiga lapisan bahan semikonduktor, yaitu emitter, base, dan collector. Emitter merupakan lapisan yang memancarkan elektron, sedangkan base berfungsi sebagai pengontrol arus dan collector mengumpulkan arus yang diteruskan oleh transistor.
Persamaan Transistor C2073
Transistor C2073 adalah transistor jenis NPN dengan daya tinggi yang dapat digunakan dalam berbagai aplikasi daya. Persamaan matematika untuk transistor C2073 adalah sebagai berikut:
Ic = hfe x Ib
Di mana Ic adalah arus kolektor, hfe adalah faktor penguatan DC atau gain DC (DC current gain), dan Ib adalah arus basis.
Selain itu, persamaan yang terkait dengan tegangan dan resistansi dapat digunakan untuk menghitung karakteristik transistor C2073 dalam rangkaian tertentu. Namun, perlu diingat bahwa karakteristik transistor dapat bervariasi tergantung pada kondisi operasi dan lingkungan.
Daftar Persamaan Transistor C2073
Berikut ini daftar tentang Persamaan Transistor C2073 :
- 2SC1410
- 2SC1447
- 2SC1448
- 2SC1669
- 2SC1683
- 2SC2238
- 2SC2238A
- 2SC2238B
- 2SC2344
- 2SC3421
- 2SD401
- 2SD404
- 2SD478
- 2SD603
- 2SD608
- 2SD610
- 2SD759
- 2SD760
- 2SD761
- DJ38244R1
- DJ455338
- D47R44
- TIPS63.
Contoh Penggunaan
Sebagaimana telah dijelaskan sebelumnya, transistor C2073 banyak digunakan pada sirkuit rangkaian penguat daya menengah dan sistem output penguat vertikal. Namun, komponen aktif ini juga dapat digunakan sebagai saklar elektronika berkecepatan tinggi, misalnya pada sirkuit switching, karena dapat menangani arus maksimum 1.5 A di kolektornya.
Selain itu, transistor C2073 juga sangat cocok digunakan sebagai driver pada rangkaian relay motor DC atau lampu LED. Berikut ini beberapa contoh aplikasi tr C2073 pada beberapa rangkaian elektronika, antara lain:
- Rangkaian penguat audio
- Driver relay beban 1,5A
- Pasangan transistor darlington
- Sirkuit output vertikal
- Penguat sinyal menengah.
Datasheet Transistor C2073
Berikut Adalah informasi mengenai Datasheet Transistor C2073 :
| Jenis | NPN |
|---|---|
| Kemasan paket | TO 220 |
| Serial | 2SC2073 |
| Arus kolektor max. | 1:05 AM |
| Tegangan kolektor – emitor max. | 150 V |
| Tegangan kolektor – basis max. | 150 V |
| Tegangan bias basis max. | 5 V |
| Disisipasi kolektor max. | 25 W |
| Frekuensi kerja | 4 MHz |
| Suhu kerja | 150 °C |
Penutup
Dalam artikel ini, rekomend.id telah membahas tentang datasheet dan persamaan transistor C2073. Datasheet adalah dokumen yang berisi informasi teknis tentang sebuah komponen elektronik, termasuk transistor. Informasi dalam datasheet meliputi spesifikasi listrik, dimensi, dan karakteristik operasional transistor.
Persamaan transistor sangat penting dalam dunia elektronik karena memungkinkan kita untuk memprediksi bagaimana transistor akan berperilaku dalam rangkaian tertentu. Persamaan ini dapat membantu kita untuk menghitung parameter penting seperti arus kolektor dan tegangan basis.
Dengan memahami datasheet dan persamaan transistor, kita dapat merancang rangkaian yang lebih efektif dan efisien. Dalam dunia teknologi yang terus berkembang, pemahaman tentang transistor sangat penting untuk menciptakan inovasi baru dan meningkatkan kinerja perangkat elektronik.
FAQs:
Berikut adalah beberapa pertanyaan umum dan informasi yang ada dalam datasheet transistor C2073:
- Apa itu transistor C2073? Transistor C2073 adalah transistor NPN daya tinggi yang digunakan dalam aplikasi elektronik untuk penguatan sinyal atau pengendalian daya.
- Apa persamaan transistor C2073? Persamaan transistor C2073 adalah sebagai berikut:
- Tegangan kolektor-emitter maksimum (Vceo) = 160V
- Tegangan kolektor-basis maksimum (Vcbo) = 400V
- Arus kolektor maksimum (Ic) = 5A
- Daya dissipation (Pd) = 25W
- Gain (hfe) = 40-160
- Apa fungsi pin-pin pada transistor C2073? Transistor C2073 memiliki tiga pin utama:
- Emitter (E): Pin ini terhubung ke terminal emitter transistor.
- Base (B): Pin ini terhubung ke terminal basis transistor.
- Collector (C): Pin ini terhubung ke terminal kolektor transistor.
- Bagaimana cara menggunakan transistor C2073 sebagai penguat sinyal atau pengendalian daya? Untuk menggunakan transistor C2073 sebagai penguat sinyal, Sobat Rekom dapat menghubungkan sinyal input ke terminal basis dan mengambil sinyal output dari terminal kolektor. Dengan mengontrol arus basis, Sobat Rekom dapat mengatur penguatan sinyal yang dihasilkan oleh transistor.Untuk menggunakan transistor C2073 sebagai pengendali daya, Sobat Rekom dapat menghubungkan beban ke terminal kolektor dan mengatur arus basis untuk mengontrol aliran arus melalui transistor dan ke beban.
- Bagaimana mendapatkan datasheet transistor C2073? Sobat Rekom dapat mencari datasheet transistor C2073 dengan melakukan pencarian di internet menggunakan kata kunci “datasheet transistor C2073”. Datasheet resmi dari produsen transistor tersebut akan memberikan informasi yang lebih rinci tentang karakteristik, persamaan, dan penggunaan transistor C2073.
