Rekomend.id – Persamaan Transistor 13007 dan Datasheetnya. Transistor 13007 adalah salah satu jenis transistor daya yang sering digunakan dalam rangkaian elektronik. Transistor ini memiliki kemampuan untuk mengalirkan arus listrik yang cukup besar, sehingga sering digunakan dalam rangkaian catu daya, pengatur kecepatan motor, dan aplikasi elektronik lainnya yang membutuhkan daya besar.
Persamaan matematis untuk transistor 13007 adalah sebagai berikut:
Ic = β * Ib
di mana Ic adalah arus kolektor, Ib adalah arus basis, dan β adalah gain arus DC dari transistor. Nilai β untuk transistor 13007 bervariasi tergantung pada kondisi operasinya dan biasanya berkisar antara 20 hingga 100.
Selain itu, transistor 13007 juga memiliki persamaan untuk menghitung daya yang dapat ditangani olehnya, yaitu:
P = Vce * Ic
di mana P adalah daya yang dapat ditangani oleh transistor, Vce adalah tegangan kolektor-emosi, dan Ic adalah arus kolektor.
Dalam aplikasi praktis, persamaan ini sering digunakan untuk menghitung nilai resistor basis yang diperlukan untuk mengontrol transistor 13007. Dengan memahami persamaan ini, kita dapat merancang rangkaian elektronik yang efektif dan efisien menggunakan transistor 13007.
Daftar Persamaan Transistor 13007
Terdapat beberapa transistor persamaan atau ekivalen dari tipe 13007 yang dapat digunakan sebagai pengganti. Berikut adalah daftar lengkapnya:
- ST13007
- BUJ105A
- BUJ105AX
- 2SC2335
- 2SC2553
- MJE13006
- MJE15020
- KSE13007
- TE13007
- KSE13006
Pada umumnya, kita dapat mengganti transistor jenis ini dengan transistor bipolar lain yang memiliki fitur dan spesifikasi yang sama atau bahkan lebih tinggi. Namun, perlu diperhatikan susunan pin kaki dari transistor pengganti, karena mungkin tidak sama dengan transistor aslinya. Oleh karena itu, penting untuk melihat datasheet dari transistor pengganti yang akan digunakan sebelum menggantinya.
Contoh Penggunaan
Berikut adalah beberapa contoh penggunaan Transistor 13007 :
- Sirkuit switching kecepatan tinggi
- Inverter lampu
- sistem UPS
- Rangkaian power sipply
- Sirkuit batere charger
- Pengendali kecepatan motor
- Dimmer lampu led
- Sistem penguat audio

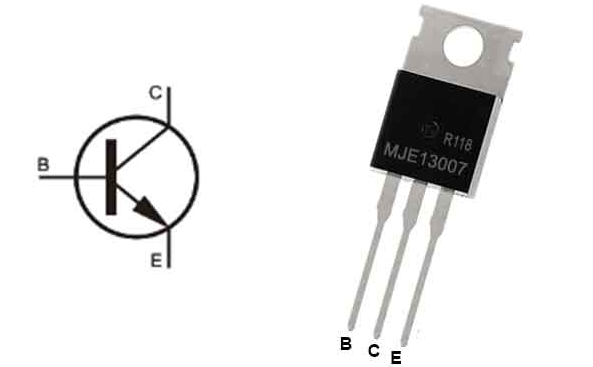

Datasheet Transistor 13007
Berikut adalah datasheet mengenai Transistor 13007 :
| Jenis | NPN |
|---|---|
| Kemasan paket | TO 220 |
| Serial | 13007 / MJE13007 |
| Arus kolektor max. | 8:00 AM |
| Tegangan kolektor – emitor max. | 400 V |
| Tegangan basis – kolektor max. | 700 V |
| Tegangan bias basis max. | 9 V |
| Disisipasi kolektor max. | 80 W |
| Frekuensi kerja | 4 MHz |
| Tingkat penguatan | 8 – 60 |
| Suhu kerja | Max. 150 °C |
Penutup
Dalam artikel ini, rekomend.id telah menjelajahi persamaan transistor 13007 dan pentingnya datasheetnya dalam penggunaan komponen ini. Persamaan transistor 13007 membantu kita memahami karakteristik dan kinerja transistor tersebut, sedangkan datasheet memberikan informasi teknis yang sangat berguna.
Melalui persamaan transistor 13007, kita dapat memahami hubungan antara arus, tegangan, dan daya yang terlibat dalam operasi transistor. Dengan pemahaman ini, kita dapat merancang rangkaian dan aplikasi yang sesuai dengan persyaratan kita. Persamaan transistor juga membantu kita memprediksi kinerja transistor dalam berbagai kondisi kerja.
Namun, penting untuk mencatat bahwa persamaan transistor 13007 hanyalah model matematis yang didasarkan pada karakteristik umum transistor tersebut. Untuk mendapatkan informasi yang lebih akurat dan spesifik, datasheet transistor 13007 adalah sumber yang sangat berharga.
Datasheet transistor 13007 berisi informasi rinci tentang parameter elektrik, batas operasional, karakteristik termal, dan banyak lagi. Dengan merujuk pada datasheet, kita dapat mengonfirmasi persamaan transistor yang kita gunakan, memahami batasan operasional transistor, dan memastikan kinerjanya sesuai dengan kebutuhan kita.
Dalam proses penggunaan transistor 13007, penting untuk selalu mengacu pada datasheet resmi yang dikeluarkan oleh produsen. Setiap produsen mungkin memiliki variasi kecil dalam karakteristik transistor mereka, dan datasheet produsen akan memberikan informasi yang paling akurat dan terbaru.
Dalam kesimpulan, persamaan transistor 13007 memberikan pemahaman dasar tentang karakteristik transistor, sementara datasheet transistor 13007 memberikan informasi teknis yang sangat penting untuk penggunaan yang akurat dan andal. Dengan memadukan persamaan transistor dan datasheet, kita dapat memanfaatkan transistor 13007 dengan optimal dalam berbagai aplikasi elektronik.
FAQs
Berikut ini adalah beberapa pertanyaan yang sering diajukan seputar persamaan transistor-13007 dan datasheetnya:
- Apa itu persamaan transistor-13007? Jawab: Persamaan transistor-13007 adalah model matematis yang menggambarkan hubungan antara arus, tegangan, dan daya dalam transistor 13007. Persamaan ini membantu kita memprediksi dan memahami kinerja transistor dalam berbagai kondisi kerja.
- Apa fungsi datasheet transistor 13007? Jawab: Datasheet transistor 13007 adalah dokumen resmi yang dikeluarkan oleh produsen transistor. Datasheet ini berisi informasi rinci tentang parameter elektrik, batas operasional, karakteristik termal, dan lain-lain. Datasheet membantu kita memahami spesifikasi transistor secara lengkap dan memastikan penggunaan yang benar dan andal.
- Di mana bisa mendapatkan datasheet transistor 13007? Jawab: Datasheet transistor 13007 biasanya dapat ditemukan di situs web resmi produsen transistor tersebut. S0bat Rekom dapat mencari dengan mencantumkan nama dan kode transistor 13007 di mesin pencari atau mengunjungi situs web produsen langsung. Datasheet juga bisa didapatkan melalui distributor elektronik atau sumber-sumber informasi teknis.
- Apa yang perlu di perhatikan dalam datasheet transistor 13007? Jawab: Ketika membaca datasheet transistor 13007, perhatikan parameter-parameter seperti arus kolektor maksimum (IC), tegangan kolektor-emosi maksimum (VCEO), daya maksimum (P), hingga karakteristik termal seperti resistansi termal (Rθ) dan suhu operasional. Parameter-parameter ini memberikan informasi tentang batasan dan kinerja transistor yang perlu dipahami untuk penggunaan yang aman dan andal.
- Apakah semua transistor-13007 memiliki persamaan yang sama? Jawab: Persamaan transistor-3007 sebagian besar sama untuk semua transistor 13007, karena mereka berbagi karakteristik dasar yang serupa. Namun, perbedaan kecil dalam karakteristik transistor dapat terjadi antara produsen atau varian transistor yang berbeda. Oleh karena itu, selalu merujuk pada datasheet resmi yang dikeluarkan oleh produsen transistor untuk informasi yang paling akurat.
- Apakah bisa menggantikan transistor-13007 dengan transistor lain tanpa memeriksa persamaan dan datasheetnya? Jawab: Tidak disarankan untuk menggantikan transistor-13007 tanpa memeriksa persamaan dan datasheetnya terlebih dahulu. Setiap transistor memiliki karakteristik yang unik, dan penggantian tanpa memahami persamaan dan datasheet dapat menyebabkan kerusakan pada rangkaian atau kinerja yang tidak diinginkan. Selalu pastikan untuk memahami persamaan transistor dan memeriksa datasheet sebelum melakukan penggantian.
Dengan memahami persamaan transistor 13007 dan mengacu pada datasheetnya, S0bat Rekom dapat menggunakan transistor dengan efektif dan memastikan kinerjanya sesuai dengan kebutuhan S0bat Rekom.
