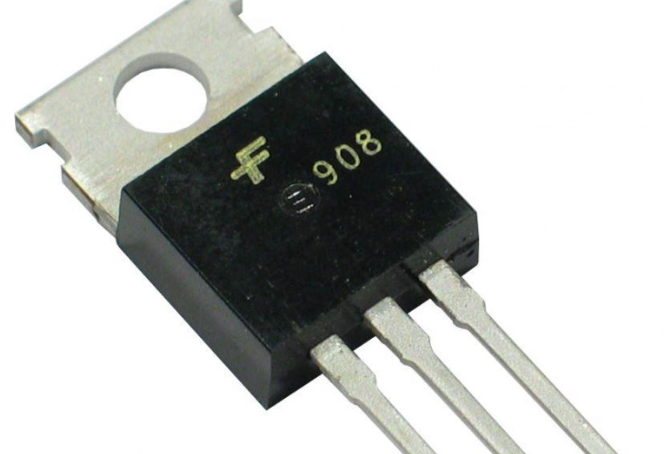

Rekomend.id – Persamaan Mosfet IRFZ44N berserta Datasheetnya. Mosfet IRFZ44N adalah salah satu jenis Mosfet yang sering digunakan dalam rangkaian elektronik untuk mengendalikan arus listrik.
Mosfet ini memiliki karakteristik daya tinggi yang sangat berguna dalam aplikasi industri, seperti power supply, motor driver, dan rangkaian daya lainnya.
Datasheet Mosfet IRFZ44N adalah dokumen teknis yang berisi informasi lengkap tentang karakteristik, spesifikasi, dan performa Mosfet. Informasi ini sangat penting untuk memastikan Mosfet dipilih dan digunakan dengan benar dalam rangkaian elektronik.
Dalam datasheet persamaan Mosfet IRFZ44N, terdapat beberapa informasi penting, seperti tegangan maksimum antara Drain-Source (Vds), tegangan Gate-Source (Vgs) maksimum, arus maksimum yang dapat ditahan oleh Drain (Id), resistansi On-State (Rds(on)), kapasitansi Gate-Source (Ciss), suhu operasi, dan sebagainya.
Informasi ini dapat membantu untuk menentukan apakah Mosfet IRFZ44N cocok untuk digunakan dalam aplikasi tertentu atau tidak. Sebagai contoh, jika aplikasi membutuhkan Mosfet yang dapat menahan arus tinggi dan resistansi rendah, Mosfet IRFZ44N bisa menjadi pilihan yang baik.
Dalam artikel ini, kita akan membahas persamaan Mosfet IRFZ44N berserta datasheetnya dengan lebih detail. Kami akan menjelaskan bagaimana persamaan ini digunakan dalam rangkaian elektronik dan bagaimana datasheet dapat membantu memilih Mosfet yang tepat untuk aplikasi tertentu.
Persamaan Mosfet Irfz44n
Persamaan Mosfet IRFZ44N adalah persamaan matematis yang menggambarkan hubungan antara tegangan Gate-Source (Vgs), tegangan Drain-Source (Vds), dan arus Drain (Id) pada Mosfet IRFZ44N.
Persamaan ini dinyatakan sebagai berikut:
Id = f(Vgs, Vds)
Di mana Id adalah arus Drain (biasanya dalam satuan Ampere), Vgs adalah tegangan Gate-Source (biasanya dalam satuan Volt), dan Vds adalah tegangan Drain-Source (biasanya dalam satuan Volt).
Persamaan Mosfet IRFZ44N ini digunakan untuk memprediksi dan mengukur arus yang mengalir melalui Mosfet IRFZ44N dalam rangkaian elektronik.
Ketika tegangan Gate-Source diberikan, Mosfet akan mulai menghantarkan arus pada nilai tegangan Vds yang diberikan. Namun, arus yang mengalir melalui Mosfet akan dipengaruhi oleh besarnya tegangan Vgs dan Vds.
Dengan menggunakan persamaan Mosfet IRFZ44N, kita dapat menghitung arus yang dihasilkan oleh Mosfet pada nilai tertentu dari Vgs dan Vds.
Persamaan ini sangat berguna dalam perancangan rangkaian daya dan dapat membantu memilih Mosfet yang sesuai dengan kebutuhan aplikasi tertentu.
Namun, perlu diingat bahwa persamaan Mosfet IRFZ44N hanya berlaku dalam kondisi statis atau ketika tegangan dan arus stabil. Dalam kondisi dinamis, seperti saat Mosfet sedang beralih on atau off, perlu menggunakan persamaan yang lebih kompleks dan memperhitungkan parameter parasitik.
Data Persamaan Mosfet IRFZ44N
Berikut adalah contohh Persamaan mosfet irfz44n adalah sebagai berikut :
- IRFZ46N
- STP55N06
- 2SK2376
- BUK456-60H
- STP50N06
- 2SK2312
- 2SK2376
- BUJ102S
- IRF1010A
- IRF2807
- IRFB3207
- IRFB4710
- IRF1010E
- IRF1010EZ
- IRF1010N
- IRF1010Z
- IRF1018E
- IRF1405
- IRF1405Z
- IRF1407
- IRF1607
- IRF2805
- IRF2807
- IRF2807Z
- IRF2907Z
- IRF3007
- IRF3205
- IRF3205Z
- IRF3305
- IRF3805
- IRF3808
- IRF8010
- IRFB3006
- IRFB3006G
- IRFB3077
- IRFB3077G
- IRFB3206
- IRFB3206G
- IRFB3207
- IRFB3207Z
- IRFB3207ZG
- IRFB3256
- IRFB3306
- IRFB3306G
- IRFB3307
- IRFB3307Z
- IRFB3307ZG
- IRFB3607
- IRFB3607G
- IRFB4110
- IRFB4110G
- IRFB4115
- IRFB4115G
- IRFB4310
- IRFB4310G
- IRFB4310Z
- IRFB4310ZG
- IRFB4321
- IRFB4321G
- IRFB4410
- IRFB4410Z
- IRFB4410ZG
- IRFB4510
- IRFB4510G
- IRFB4610
- IRFB4710
- IRFZ40
- IRFZ44
- IRFZ44R
- IRFZ44V
- IRFZ44VZ
- IRFZ46N
- IRFZ48
- IRFZ48N
- IRFZ48R
- IRFZ48V
- IRFZ48Z
Tips Mengganti Mosfet IRFz44N
Mosfet IRFZ44N adalah salah satu jenis transistor mosfet yang sering digunakan dalam rangkaian elektronik untuk mengendalikan arus listrik.
Namun, jika tidak tersedia atau sulit ditemukan di pasaran, Mosfet IRFZ44N dapat diganti dengan jenis transistor mosfet lainnya yang memiliki fitur tegangan dan arus yang sama atau lebih tinggi.
Untuk menentukan transistor mosfet pengganti yang tepat, perlu dilakukan pengecekan terhadap data tegangan dan arus pada datasheet transistor pengganti yang ingin digunakan. Pastikan data tersebut memiliki nilai yang sama atau lebih tinggi dari Mosfet IRFZ44N.
Dalam memilih mosfet pengganti, perhatikan juga karakteristik lain seperti resistansi On-State (Rds(on)), kapasitansi Gate-Source (Ciss), dan tegangan Gate-Source (Vgs) maksimum.
Hal ini penting untuk memastikan bahwa mosfet pengganti dapat bekerja dengan baik dalam rangkaian elektronik yang sama dengan Mosfet IRFZ44N.
Namun, perlu diingat bahwa meskipun transistor mosfet pengganti memiliki data tegangan dan arus yang lebih tinggi, penggantian Mosfet IRFZ44N dengan jenis persamaan Mosfet IRFZ44N lainnya dapat mempengaruhi kinerja dan karakteristik keseluruhan dari rangkaian elektronik. Oleh karena itu, perlu dilakukan pengujian dan penyesuaian pada rangkaian elektronik setelah penggantian dilakukan.
Dalam melakukan penggantian Mosfet IRFZ44N dengan jenis mosfet pengganti lainnya, pastikan untuk memperhatikan spesifikasi dan karakteristik Mosfet yang digunakan.
Hal ini dapat membantu memastikan bahwa mosfet pengganti dapat berfungsi dengan baik dalam rangkaian elektronik dan menghindari kerusakan pada komponen lainnya.
Fungsi dan Contoh Penggunaan Persamaan Mosfet IRFZ44N
Mosfet IRFZ44 atau persamaan Mosfet IRFZ44N adalah jenis transistor mosfet yang sering digunakan dalam rangkaian elektronik untuk mengendalikan arus listrik.
Fungsi utama dari Mosfet IRFZ44N adalah sebagai saklar elektronik untuk mengalirkan atau memutuskan arus listrik dengan cara mengontrol tegangan pada Gate-Source.
Contoh penggunaan Mosfet IRFZ44N dalam rangkaian elektronik adalah sebagai berikut:
-
Sistem Daya
Mosfet IRFZ44N sering digunakan dalam rangkaian daya sebagai pengendali arus pada motor, lampu LED, dan perangkat lainnya yang membutuhkan arus listrik yang besar. Mosfet IRFZ44N dapat bekerja pada tegangan hingga 55V dan arus hingga 49A, sehingga cocok untuk digunakan pada sistem daya yang membutuhkan daya tinggi.
-
Sistem Kendali
Mosfet IRFZ44N juga sering digunakan pada rangkaian kendali, seperti dalam sistem kontrol motor DC dan sistem kontrol kipas. Dalam sistem kendali, Mosfet IRFZ44N digunakan untuk mengontrol arus yang mengalir pada motor atau kipas sehingga dapat diatur kecepatannya dengan tepat.
-
Rangkaian Lampu LED
Mosfet IRFZ44N juga sering digunakan dalam rangkaian lampu LED untuk mengontrol arus yang mengalir pada lampu. Dengan menggunakan Mosfet IRFZ44N, arus pada lampu LED dapat diatur sesuai dengan kebutuhan untuk menghindari kerusakan pada lampu.
-
Rangkaian Solar
Mosfet IRFZ44N juga sering digunakan dalam rangkaian solar untuk mengontrol arus yang mengalir dari panel surya ke baterai. Mosfet IRFZ44N dapat membantu mempercepat pengisian baterai dan mencegah kerusakan pada baterai akibat arus yang terlalu besar.
Dalam rangkaian elektronik, Mosfet IRFZ44N sangat berguna karena dapat mengendalikan arus dengan cepat dan efisien. Hal ini dapat membantu meningkatkan kinerja dan efisiensi sistem elektronik serta mengurangi konsumsi daya.
Datasheet Persamaan Mosfet IRFZ44N
|
Jenis |
Mosfet N -Channel |
|
Serial |
IRFZ44N |
|
Kemasan |
TO-22AB |
|
Daya max. |
94W |
|
Tegangan drain- source max. |
55V |
|
Tegangan gate – source max. |
20V |
|
Tegangan thresold gate max. |
2V – 4V |
|
Arus drain max. |
49A |
|
Suhu kerja max. |
170 °C |
|
Kapasitansi gate |
62nC |
|
Resistensi drain – source |
0.024 Ohm |
Baca juga:
Penutup
Dalam artikel ini, rekomend.id telah dijelaskan tentang persamaan Mosfet IRFZ44N beserta datasheetnya. Selain itu, juga dijelaskan tentang penggantian Mosfet IRFZ44N dengan jenis Mosfet lainnya yang memiliki fitur tegangan dan arus yang sama atau lebih tinggi.
Selain itu, telah dijelaskan tentang fungsi dan contoh penggunaan persamaan Mosfet IRFZ44N dalam rangkaian elektronik. Mosfet IRFZ44N dapat digunakan dalam berbagai jenis sistem elektronik, seperti sistem daya, sistem kendali, rangkaian lampu LED, dan rangkaian solar.
Dalam rangkaian elektronik, pemilihan jenis transistor mosfet yang tepat sangat penting untuk memastikan kinerja sistem yang optimal. Oleh karena itu, sebelum memilih persamaan Mosfet IRFZ44N atau jenis transistor mosfet lainnya, pastikan untuk memahami kebutuhan sistem elektronik dan melihat informasi datasheet transistor yang ingin digunakan.
Dengan pemilihan yang tepat dan penggunaan persamaan Mosfet IRFZ44N yang baik, diharapkan sistem elektronik dapat berfungsi dengan optimal dan dapat meningkatkan kinerja serta efisiensi sistem secara keseluruhan.
