Rekomend.id – Persamaan Mosfet IRF3205 dan Datasheetnya. Artikel ini akan membahas tentang Mosfet IRF3205, salah satu jenis Mosfet yang sering digunakan dalam rangkaian elektronik. Kami akan membahas tentang datasheet Mosfet IRF3205 dan persamaan yang digunakan untuk menggambarkan karakteristik dan kinerja Mosfet tersebut.
Mosfet IRF3205 merupakan jenis Mosfet yang sering digunakan dalam aplikasi daya tinggi, seperti dalam rangkaian power supply, motor kontrol, dan inverter.
Dengan memahami persamaan dan datasheet Mosfet IRF3205, kita dapat merancang dan mengoptimalkan kinerja rangkaian elektronik yang menggunakan Mosfet ini.

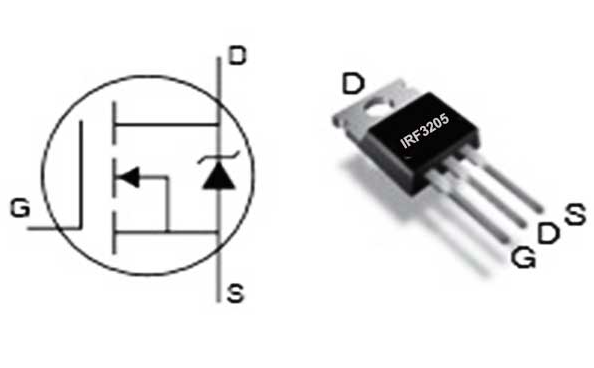

Mosfet IRF3205
Persamaan Mosfet IRF3205 adalah sebagai berikut:
Id = f (Vgs, Vds, T)
di mana:
- Id adalah arus drain-source Mosfet IRF3205
- Vgs adalah tegangan gate-source Mosfet IRF3205
- Vds adalah tegangan drain-source Mosfet IRF3205
- T adalah suhu lingkungan
Persamaan ini menggambarkan hubungan antara arus drain-source Mosfet IRF3205 dengan tegangan gate-source dan tegangan drain-source, serta suhu lingkungan. Dalam penggunaan praktis, persamaan ini dapat digunakan untuk menghitung karakteristik dan kinerja Mosfet IRF3205 dalam berbagai kondisi operasi.
Daftar persamaan mosfet IRF3205
Berikut adalah daftar persamaan adalah sebagai berikut :
- IRF1405
- IRF1405Z
- IRF1407
- IRF1607
- IRF2805
- IRF2907Z
- IRF3305
- IRF3808
- IRF3006G
- IRFB3077
- IRFB3077Z
- IRFB3206G
- IRFB3207
- IRFB4110G
- IRFB4310G
Contoh Penggunaan Mosfet IRF3205
Mosfet IRF3205 adalah jenis Mosfet yang sering digunakan dalam rangkaian daya tinggi. Berikut ini adalah beberapa contoh penggunaan Mosfet IRF3205:
- Rangkaian Switching: Mosfet IRF3205 dapat digunakan dalam rangkaian switching untuk mengontrol arus yang melewati sirkuit. Misalnya, dalam rangkaian power supply, Mosfet IRF3205 dapat digunakan sebagai switch untuk mengatur arus yang mengalir ke beban.
- Kontrol Motor: Mosfet IRF3205 dapat digunakan dalam aplikasi pengendalian motor DC atau motor brushless. Mosfet ini dapat mengendalikan arus dan tegangan yang masuk ke motor dengan sangat presisi.
- Konverter DC-DC: Mosfet IRF3205 dapat digunakan dalam rangkaian konverter DC-DC. Konverter DC-DC ini digunakan untuk mengubah tegangan DC dari satu level ke level yang lainnya, baik itu menaikkan atau menurunkan tegangan.
- Sistem Inverter: Mosfet IRF3205 dapat digunakan dalam sistem inverter yang digunakan untuk mengubah tegangan DC menjadi tegangan AC. Mosfet ini digunakan sebagai switch untuk mengontrol arus yang mengalir ke dalam sirkuit.
Dalam penggunaannya, Mosfet IRF3205 harus dioperasikan dengan benar dan dengan parameter yang tepat. Hal ini dilakukan untuk memastikan kinerja yang stabil dan menghindari kerusakan pada Mosfet.
Datasheet Mosfet IRF3205
Berikut adalah datasheet Mosfet IRF3205 :
| Tipe | N Channel |
|---|---|
| Tegangan breakdown drain – source | 55V |
| Tegangan gate – source | 20V |
| Resistensi drain – source | max 8MΩ |
| Arus max. drain | 98A |
| Daya max. | 150W |
| Kemasan | TO-220AB |
penutup
Dalam artikel ini, rekomend.id telah membahas tentang persamaan Mosfet IRF3205, salah satu jenis Mosfet yang sering digunakan dalam rangkaian daya tinggi. Kita telah membahas tentang datasheet Mosfet IRF3205, yang memberikan informasi tentang karakteristik dan parameter teknis Mosfet tersebut.
Selain itu, kita juga telah membahas persamaan dan datasheet Mosfet IRF 3205, yang digunakan untuk menggambarkan hubungan antara arus, tegangan, dan suhu pada Mosfet tersebut.
Mosfet IRF3205 dapat digunakan dalam berbagai aplikasi, seperti dalam rangkaian switching, pengendalian motor, konverter DC-DC, dan sistem inverter.
Penting untuk diingat bahwa Mosfet IRF3205 harus dioperasikan dengan benar dan dengan parameter yang tepat agar dapat bekerja secara optimal dan mencegah kerusakan pada Mosfet tersebut.
Dengan memahami persamaan dan datasheet Mosfet IRF3205, kita dapat merancang dan mengoptimalkan kinerja rangkaian elektronik yang menggunakan Mosfet ini. Mosfet IRF3205 merupakan komponen penting dalam banyak aplikasi daya tinggi dan dapat memberikan efisiensi yang tinggi dan kinerja yang stabil jika digunakan dengan benar.
FAQs:
Berikut adalah beberapa pertanyaan umum dan informasi yang ada dalam datasheet Mosfet IRF3205:
- Apa itu Mosfet IRF3205? Mosfet IRF3205 adalah transistor daya tipe N-channel yang sering digunakan dalam aplikasi daya tinggi seperti dalam rangkaian saklar elektronik, regulator tegangan, dan penguat daya.
- Apa persamaan Mosfet IRF3205? Persamaan Mosfet IRF3205 adalah sebagai berikut:
- Tegangan drain-source maksimum (Vds) = 55V
- Tegangan gate-source maksimum (Vgs) = ±20V
- Arus drain maksimum (Id) = 110A
- Resistansi on-state drain-source (Rds(on)) = 8.0mΩ
- Apa fungsi pin-pin pada Mosfet IRF3205? Mosfet IRF3205 memiliki tiga pin utama:
- Drain (D): Pin ini terhubung ke terminal drain Mosfet.
- Source (S): Pin ini terhubung ke terminal source Mosfet.
- Gate (G): Pin ini terhubung ke terminal gate Mosfet.
- Bagaimana cara menggunakan Mosfet IRF3205? Untuk menggunakan Mosfet IRF3205, Sobat Rekom dapat menghubungkan sumber daya atau beban ke terminal drain dan terminal source, sementara terminal gate digunakan untuk mengendalikan aliran arus antara drain dan source. Dengan memberikan tegangan yang sesuai ke terminal gate, Sobat Rekom dapat mengontrol aliran arus melalui Mosfet.
- Bagaimana mendapatkan datasheet Mosfet IRF3205? Sobat Rekom dapat mencari datasheet Mosfet IRF3205 dengan melakukan pencarian di internet menggunakan kata kunci “datasheet Mosfet IRF3205”. Datasheet resmi dari produsen Mosfet tersebut akan memberikan informasi yang lebih rinci tentang karakteristik, persamaan, dan penggunaan Mosfet IRF3205.
