Rekomend.id – Persamaan K2961 Di TV LG 29FU1RL. Dalam dunia perbaikan perangkat elektronik, pemahaman tentang persamaan komponen menjadi sangat penting untuk menjaga kinerja optimal.
Salah satu komponen kritis yang sering ditemui adalah K2961, terutama pada TV LG 29FU1RL. Dalam artikel ini, kita akan merinci pentingnya persamaan K2961 dan bagaimana pengetahuan ini dapat membantu dalam mengidentifikasi dan memperbaiki potensi kerusakan pada TV tersebut.
Dengan memahami persamaan ini, kita dapat melangkah lebih jauh dalam menjaga daya tahan dan kualitas performa TV LG 29FU1RL. Mari kita eksplorasi lebih lanjut tentang peran vital persamaan K2961 dalam dunia perbaikan elektronik.
Alat yang sering rusak di TV LG 29FU1RL

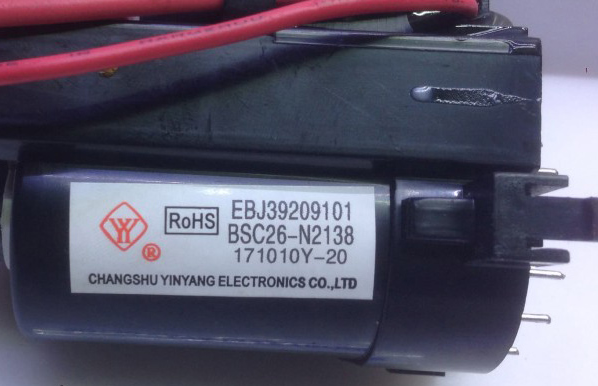

Komponen Flyback pertama yang terdapat pada TV LG 29FU1RL adalah BSC26-N2138. Sobat Rekomend dapat melihat datasheet-nya di bawah ini:
Data kaki BSC26-N2138:
COL _ B+ _ +14v _ -14v _ GND _ INNER _ 28v/NC _ ABL _ HT Flyback BSC26-N2138 ORIGINAL
Flyback jenis ini sering mengalami kerusakan, dan kita dapat menggantinya dengan jenis yang setara. Untuk informasi lebih lanjut tentang jenis pengganti Flyback BSC26-N2138, silakan baca artikel ini.
Komponen kedua yang sering mengalami kerusakan adalah IC vertikal pada chasis televisi LG slim seri 29FU1RL. IC Vertikal yang umum digunakan adalah LA78141.
Ketika melakukan penggantian, pastikan menggunakan komponen yang asli. Untuk mengetahui perbedaan antara IC Vertikal asli dan KW, baca artikel ini.
Jangan lupa saat melakukan perbaikan pada bagian vertikal TV LG, lakukan juga penggantian elko dan dioda. Hal ini penting karena dapat mencegah kerusakan kembali pada IC LA78141, selain dari Yoke tentunya.
Beberapa contoh komponen yang perlu diganti adalah elko 100UF 50 volt, dan elko yang terpasang pada arus tegangan serta elko output ke Yoke.
Komponen ketiga yang sering mengalami kerusakan adalah IC regulator STR W6556A. Pastikan untuk menggunakan sparepart yang asli untuk bagian ini, hindari penggunaan persamaan, dan perhatikan juga kondisi elko di bagian ini karena seringkali mengalami kekeringan atau penurunan kapasitas.
Banyak kerusakan pada regulator TV LG disebabkan oleh gangguan arus listrik yang sering terputus, misalnya akibat longgarnya stop kontak atau terminal colokan. Oleh karena itu, pastikan stop kontak atau terminal ini memenuhi standar SNI, dan sebaiknya pilih yang memiliki kualitas baik dengan harga yang sesuai.
Persamaan C6090 Di TV LG 29FU1RL
Kerusakan keempat terjadi pada transistor Horizontal C6090 pada TV LG. Untuk penggantian, sebaiknya pilih yang asli, seperti C6092 dan C6093. Namun, jika ingin mengetahui persamaannya, silakan baca artikel ini.
Kerusakan pada bagian horizontal C6090 dapat disebabkan oleh penurunan kapasitor di area Horizontal. Oleh karena itu, lakukan pengukuran dan gantilah jika diperlukan. Selain kapasitor, kerusakan juga bisa disebabkan oleh melemahnya atau bocornya Flyback, bahkan kerusakan total.
Jika penggantian transistor Horizontal terus mengalami kegagalan, perlu dicurigai bahwa FBT (Flyback Transformer) mungkin sudah melemah. Selain itu, jangan lupa untuk memeriksa Yoke, dan selanjutnya, periksa tegangan B+ dari regulator untuk mencegah tegangan yang berlebihan atau tegangan bangblas.
Kerusakan kelima terjadi pada IC Micom TDA12011PO/N1F0 dan IC Memori (EEPROM). Kerusakan pada bagian ini biasanya terjadi sekali, terutama karena petir. Namun, jika bukan karena petir, periksa tegangan VCC ke kedua IC tersebut untuk mencegah kemungkinan kerusakan.
Persamaan K2961 Di TV LG 29FU1RL
Yang terakhir adalah kerusakan pada FET EW SK2961/K2961/2SK2961, yang dapat menyebabkan gambar pada TV LG melebar atau menyempit di tengah-tengah saja, sehingga tidak ada gambar di bagian kiri dan kanan.
Lakukan penggantian baik dengan yang asli maupun yang setara, dan lakukan resoldering (pengerjaan ulang solder) pada bagian ini, termasuk pada bagian Horizontal, Vertikal, termasuk kapasitor flyback, dan komponen lainnya.
Beberapa persamaan untuk FET K2961 meliputi IRF640, IRF740, IRF840, dan beberapa jenis FET lainnya yang dapat digunakan pada TV LG.
Cara Mudah Cek / Mengukur Mosfet ( FET ) Positif + ( P- Channel )
- Pertama-tama, siapkan multitester. Selanjutnya, ambil OHM-Meter dan setel pada posisi 10x.
- Tempelkan ujung logam probe berwarna merah (Positif) pada kaki (D) MOSFET.
- Selanjutnya, pegang probe hitam (-) dengan tangan kiri Sobat Rekomend, pastikan tangan tidak menyentuh ujung probe. Cukup menyentuh bagian plastiknya agar pengukuran menjadi akurat.
- Penting untuk diketahui bahwa saat menempelkan probe hitam pada kaki (G), jangan lakukan terlalu lama. Tempelkan dan cabut dengan cepat, hanya sebentar pada kaki (G).
- Kemudian, segera tempelkan probe hitam pada kaki (S). Jarum seharusnya bergerak ke arah kanan. Jika jarum tidak bergerak sama sekali, bisa dipastikan bahwa MOSFET (FET) tidak menerima arus N sebagai faktor penguatnya.
- Selanjutnya, sentuh kaki Gate (G) menggunakan jari tangan Sobat Rekomend. Jarum seharusnya tidak bergerak jika kabel probe hitam dihubungkan ke kaki (S) Source
- Jika jarum di multitester bergerak menyimpang, ini menandakan bahwa MOSFET atau FET bocor atau rusak, yang berarti perlu diganti.
Cara Mudah Mengukur / Cek Mosfet Bagian Negatif ( N- Channel )
- Seperti pada metode pertama, atur multitester dengan ukuran 10K.
- Selanjutnya, hubungkan ujung tester negatif ke bagian Drain/Negatif MOSFET.
- Kemudian, hubungkan ujung probe multitester yang berwarna merah atau positif ke kaki S (Source).
- Setelah berada dalam posisi langkah 1 dan langkah 2, langkah berikutnya adalah menyentuh secara bersamaan kaki Drain dan Gate menggunakan jari Sobat Rekomend. Jika kondisinya normal, jarum di multitester akan bergerak sekitar 50% atau berada di tengah-tengah.
Tips Menghilangkan Arus Listrik Statis Mosfet
- Langkah pertama, tempelkan probe tester negatif yang berwarna hitam pada kaki D atau Drain.
- Selanjutnya, tempelkan probe positif yang berwarna merah pada kaki G atau Gate.
- Setelah berada dalam posisi langkah 1 dan langkah 2, langkah selanjutnya adalah menyentuh kaki G/Gate dengan jari tangan Sobat Rekomend. Dengan melakukan ini, efek arus listrik statis akan hilang.
Sobat Rekomend dapat mencoba dengan menempelkan ujung probe pada multitester yang berwarna merah ke kaki (S) Source. Jika berhasil, ini akan ditandai dengan jarum meter yang tidak bergerak.
Penutup
Demikian artikel ini, Rekomend.id telah membahas mengenai Persamaan K2961 Di TV LG 29FU1RL.
Dalam mengatasi kerusakan pada TV LG 29FU1RL, pemahaman tentang persamaan K2961 menjadi kunci utama. Dengan mengeksplorasi komponen-komponen dan kemungkinan persamaan, kita dapat lebih mudah mengidentifikasi dan memperbaiki masalah yang mungkin muncul.
Semakin dalam pengetahuan kita tentang persamaan K2961, semakin efektif kita dalam menjaga kinerja dan kualitas gambar pada TV ini.
Jangan ragu untuk menjaga keakuratan pengukuran dan memilih komponen yang sesuai, sehingga TV LG 29FU1RL dapat berfungsi dengan optimal.
Dengan demikian, pengetahuan tentang persamaan K2961 bukan hanya sekadar informasi, tetapi merupakan kunci untuk menjaga performa TV LG 29FU1RL tetap prima.
Terima kasih telah membaca artikel Persamaan K2961 Di TV LG 29FU1RL ini.
