Rekomend.id – Pengertian Solenoida (Solenoid) dan jenis-jenis Solenoida. Pengertian Solenoida, Cara Kerja, dan Jenis Solenoid adalah aspek penting dalam memahami peran serta kontribusi solenoida dalam dunia teknologi dan elektronika.
Solenoida, yang sering kali merupakan komponen yang tidak terlihat, memiliki peran yang sangat vital dalam mengubah energi listrik menjadi gerakan mekanis.
Dalam konteks ini, mari kita eksplorasi Pengertian Solenoida (Solenoid) dan jenis-jenis Solenoida, bagaimana cara kerjanya, sehingga kita dapat memiliki pemahaman yang lebih mendalam tentang komponen ini dan penerapannya dalam berbagai perangkat elektronik dan mekanik.
Pengertian Solenoida
Solenoida atau solenoid adalah komponen elektronika yang termasuk dalam kategori transduser. Tugasnya adalah mengubah satu jenis energi menjadi jenis energi lainnya.
Komponen elektronika ini terbuat dari kawat atau logam yang dililit secara berulang. Lilitan logam ini membentuk kumparan yang kemudian akan dibungkus di sekitar sebuah tabung berbentuk silinder.
Dalam solenoida, lilitan kawatnya memiliki sifat konduktif. Untuk meningkatkan medan magnet yang dihasilkan, koil harus diisi dan dikelilingi oleh batang besi silinder.
Jadi, dalam perangkat yang disebut solenoid, Sobat Rekomend akan menemukan sebuah batang besi silinder yang dililit dengan panjang konduktor yang digulung-gulung. Fungsi dari komponen tersebut adalah agar kumparan dapat menghasilkan induksi magnetik.
Jenis-jenis Solenoida (Solenoid)
Biasanya, solenoid dapat ditemukan dalam dua bentuk utama, yaitu Solenoid Linier yang juga dikenal sebagai Linear ElectroMechanical Actuator (LEMA) dan Solenoid Rotasi (Rotary Solenoid).

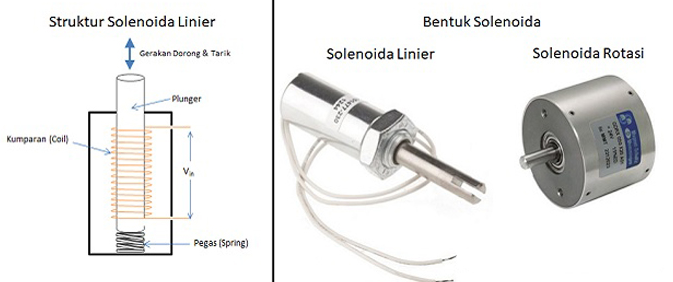

Solenoida Linier (Linear Solenoid)
Solenoida Linier adalah perangkat elektromagnetik atau elektromekanis yang mengubah energi listrik menjadi sinyal magnetik atau energi gerakan mekanis.
Prinsip kerjanya mirip dengan cara Relay Elektromekanis bekerja, yang dapat dikendalikan menggunakan Transistor, MOSFET, dan komponen elektronika lainnya.
Solenoid ini dinamakan Solenoid Linier karena perangkat pendorong atau aktuatornya bergerak secara linier.
Solenoid Linier umumnya memiliki dua bentuk konfigurasi dasar: Solenoid Linier tipe Tarik, yang mampu menarik beban ke arahnya saat dialiri arus listrik, dan Solenoid Linier tipe Dorong, yang mampu mendorong beban menjauhi dirinya saat diberi arus listrik yang cukup.
Secara umum, konstruksi dan struktur dasar Solenoid Linier tipe Tarik dan tipe Dorong sama, perbedaannya hanya terletak pada desain Plunger dan arah pegasnya.
Solenoida Rotasi (Rotary Solenoid)
Sebagian besar Solenoida elektromagnetik yang tersedia di pasar adalah perangkat linier yang menghasilkan gaya maju dan gaya mundur secara linier.
Namun, terdapat juga Solenoida dalam bentuk Rotasi yang digunakan untuk menghasilkan gerakan sudut atau gerakan putar (rotasi) dari posisi netral ke arah searah jarum jam atau sebaliknya, dengan sudut tertentu.
Solenoid jenis Rotasi ini dapat menggantikan fungsi motor DC kecil atau motor stepper yang memiliki sudut gerakan yang sangat kecil.
Solenoid Rotasi biasanya tersedia dalam berbagai sudut gerakan seperti 25⁰, 35⁰, 45⁰, 60⁰, dan 90⁰, sesuai dengan kebutuhan aplikasi. Terdapat pula Solenoid Rotasi yang dapat bergerak ke sudut tertentu dan kembali ke posisi awal (posisi nol), contohnya dari posisi 0⁰ ke 90⁰ dan kemudian kembali lagi ke posisi 0⁰.
Fungsi Solenoida
Setelah membahas Pengertian Solenoida (Solenoid) dan jenis-jenis Solenoida, Rekomend akan membahas Fungsi Solenoida.
Pada dasarnya, solenoida berfungsi mengubah energi listrik yang masuk ke dalam perangkat menjadi energi gerak.
Untuk melakukan konversi ini, solenoida memanfaatkan prinsip kerja elektromagnetik. Di dalam solenoida, terdapat komponen yang dikenal sebagai plunger atau aktuator ferromagnetik.
Jadi, prosesnya adalah ketika listrik mengalir, bagian plunger akan mulai bergerak dengan cara mendorong atau menarik. Ini mengakibatkan energi listrik yang mengalir ke dalam komponen diubah menjadi energi gerak.
Hingga saat ini, solenoid tetap menjadi komponen yang umum digunakan dalam berbagai perangkat elektronik, terutama dalam perangkat yang memerlukan energi gerak.
Contohnya yang sering kita temui dalam kehidupan sehari-hari adalah pintu otomatis, speaker, bel listrik, detektor logam, telepon tanpa kabel, dan berbagai perangkat lainnya.
Bagaimana Cara Kerja Solenoida?
Setelah membahas mengenai Pengertian Solenoida (Solenoid) dan jenis-jenis Solenoida, Rekomend akan membahas Bagaimana cara kerja Solenoida.
Solenoida ini adalah kumparan yang biasanya dibungkus di sekitar tabung silinder. Komponen yang juga sangat penting dalam solenoida ini adalah plunger atau aktuator ferromagnetik.
Aktuator ini adalah sebuah perangkat mekanis yang memiliki kemampuan untuk bergerak dan mengendalikan mekanisme yang ada dalam perangkat tertentu. Untuk memahami lebih lanjut tentang cara kerja solenoida, silakan simak penjelasan berikut ini:
Cara Kerja Solenoida Linier
Cara kerja solenoida linear dimulai ketika arus listrik mengalir ke dalam perangkat. Selanjutnya, proses yang terjadi adalah munculnya medan magnet pada perangkat tersebut.
Medan magnet yang terbentuk akan menarik plunger, dan plunger yang terletak di dalam kumparan akan berfungsi dengan dua cara, yaitu menarik (pull) dan mendorong (push).
Gerakan menarik dan mendorong yang dilakukan oleh plunger berjalan seiring dengan kecepatan perubahan fluks magnetik yang dihasilkan oleh kumparan.
Gerakan ini selanjutnya menghasilkan energi listrik dalam kumparan yang kemudian diubah menjadi energi gerak pada perangkat elektronika.
Langkah berikutnya terjadi saat arus listrik dimatikan, sehingga medan magnet secara otomatis akan lenyap. Ini akan menyebabkan plunger kembali ke posisi awal, dan pergerakan dalam kumparan pun akan berhenti.
Cara Kerja Solenoida Rotasi
Berbeda dengan solenoid linier, solenoid rotasi memiliki cara kerja dan mekanisme tersendiri. Jika solenoid linier menghasilkan pergerakan yang sejajar garis lurus, solenoid rotasi menghasilkan gerakan yang berputar atau berbentuk rotasi.
Pada solenoid rotasi, kumparan akan dibungkus secara berputar di sekitar rangka baja yang dilengkapi dengan disk magnetik. Rangka baja ini ditempatkan di atas koil dan terhubung dengan poros output.
Saat komponen ini dialiri oleh arus listrik, medan magnet yang dihasilkan akan menciptakan kutub utara dan selatan.
Setiap kutub yang terbentuk akibat medan magnet ini akan menghasilkan tolakan terhadap kutub magnet permanen yang telah ada sebelumnya.
Setelahnya, akan terjadi pergerakan berputar pada kumparan. Arah putaran ini akan ditentukan oleh kontraksi mekanis yang berasal dari solenoid rotary itu sendiri.
Penutup
Demikian artikel ini, Rekomend.id telah membahas mengenai Pengertian Solenoida (Solenoid) dan jenis-jenis Solenoida.
Pengertian Solenoida, Cara Kerja, dan Jenis Solenoid merupakan topik yang mendalam dalam dunia elektronika.
Dengan pemahaman tentang Pengertian Solenoida (Solenoid) dan jenis-jenis Solenoida, kita dapat mengaplikasikannya dalam berbagai perangkat elektronik, dari yang menggunakan gerakan linier hingga gerakan rotasi.
Melalui pemahaman ini, kita dapat mengoptimalkan penggunaan solenoida dalam berbagai aplikasi yang beragam, menjadikannya salah satu komponen kunci dalam dunia teknologi modern.
Terima kasih telah membaca artikel Pengertian Solenoida (Solenoid) dan jenis-jenis Solenoida ini.
