Rekomend.id – Pengertian Sensor Efek Hall (Hall Effect Sensor) dan Prinsip Kerjanya. Sensor Efek Hall, juga dikenal sebagai Hall Effect Sensor, merupakan sebuah komponen elektronik yang penting dalam dunia teknologi dan automasi.
Dalam artikel ini, Rekomend akan membahas mengenai Pengertian Sensor Efek Hall (Hall Effect Sensor) dan Prinsip Kerjanya.
Sensor ini mampu mengubah informasi magnetik menjadi sinyal listrik, yang memungkinkan pengukuran, deteksi, dan pengendalian berbagai aspek dalam berbagai aplikasi.
Untuk memahami lebih lanjut tentang bagaimana sensor ini bekerja dan mengapa penting, mari kita jelajahi Pengertian Sensor Efek Hall (Hall Effect Sensor) dan Prinsip Kerjanya dalam konteksnya yang lebih mendalam.
Pengertian Sensor Efek Hall (Hall Effect Sensor)
Sensor Efek Hall, yang juga dikenal sebagai Sensor Efek Hall dalam bahasa Inggris, merupakan jenis komponen transduser yang mengubah informasi magnetik menjadi sinyal listrik yang dapat diproses oleh rangkaian elektronik.
Sensor Efek Hall sering digunakan sebagai alat sensor untuk mendeteksi kedekatan, posisi, kecepatan, arah pergerakan, dan arus listrik.
Sensor Efek Hall dibuat dari bahan semikonduktor dan menjadi pilihan yang populer bagi para perancang elektronika untuk aplikasi tanpa kontak karena kehandalannya dan kemudahan perawatannya. Selain itu, Sensor Efek Hall juga tahan terhadap air, debu, dan getaran jika dilindungi dengan benar.
Salah satu penggunaan utama Sensor Efek Hall adalah dalam produk otomotif, seperti mendeteksi posisi jok mobil, sensor sabuk pengaman, indikator minyak, dan kecepatan roda untuk sistem pengereman ABS (Anti-Lock Braking System).
Selain di industri otomotif, Sensor Efek Hall juga dapat ditemukan dalam produk smartphone yang memiliki fitur deteksi penutup atau penutup ponsel.
Sensor Efek Hall diaktifkan oleh medan magnet eksternal. Medan magnet memiliki dua karakteristik penting, yaitu densitas fluks dan kutub (kutub utara dan selatan).
Sinyal masukan dari Sensor Efek Hall adalah densitas medan magnet di sekitar sensor tersebut.
Jika densitas medan magnet melebihi batas ambang yang telah ditentukan, sensor akan mendeteksi dan menghasilkan tegangan keluaran yang disebut Tegangan Hall (VH).

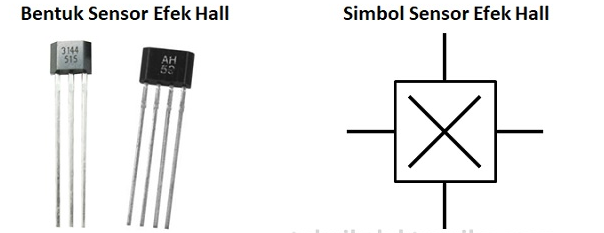

Bentuk dan Simbol Sensor Efek Hall (Sensor Hall Effect)
Sensor yang dinamakan sesuai dengan penemunya, yaitu Hall, biasanya memiliki bentuk yang tipis dan bisa memiliki tiga atau empat kaki terminal. Di bawah ini adalah contoh bentuk dan simbol dari Sensor Efek Hall.

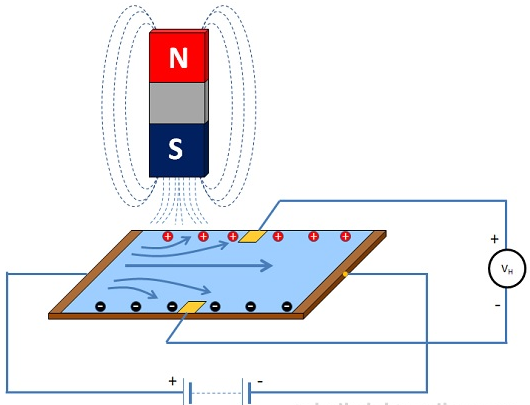

Prinsip Kerja Sensor Efek Hall (Sensor Hall Effect)
Sensor Efek Hall pada dasarnya terbuat dari potongan tipis semikonduktor berbentuk persegi panjang yang bertipe P.
Material semikonduktor yang umumnya digunakan meliputi gallium arsenide (GaAs), indium antimonide (InSb), indium phosphide (InP), atau indium arsenide (InAs).
Potongan tipis semikonduktor ini dilalui oleh arus listrik yang terus-menerus mengalir. Ketika sensor ini berada dalam lingkungan medan magnet atau berdekatan dengan medan magnet, garis fluks magnetik akan memengaruhi semikonduktor tersebut, mendorong muatan pembawa (elektron dan hole) untuk berpindah ke kedua sisi pelat semikonduktor. P
erpindahan muatan pembawa ini merupakan akibat dari gaya magnet yang berinteraksi dengan semikonduktor tersebut.
Dikarenakan Elektron dan Holes berpindah ke kedua sisi semikonduktor, akan terjadi perbedaan potensial antara keduanya.
Pergerakan elektron melalui semikonduktor ini dipengaruhi oleh adanya medan magnet eksternal yang berada pada sudut atau posisi yang benar.
Bentuk terbaik untuk mencapai sudut atau posisi yang tepat adalah dengan menggunakan komponen Sensor Efek Hall berbentuk persegi panjang yang pipih (Flat Rectangular).
Peristiwa pengalihan arus listrik (elektron) dalam pelat konduktor akibat pengaruh medan magnet dikenal sebagai Efek Hall.
Efek Hall ini pertama kali ditemukan oleh Dr. Edwin Hall pada tahun 1879. Untuk menciptakan perbedaan potensial di seluruh perangkat, garis fluks magnetik harus bersilangan tegak lurus (sudut 90 derajat) terhadap arus listrik dengan polaritas yang tepat.
Nama “Hall” digunakan karena efek ini dinamai sesuai dengan penemuannya, yaitu Dr. Edwin Hall. Prinsip dasar kerja Efek Hall didasarkan pada gaya Lorentz, yang merupakan gaya yang timbul akibat pergerakan muatan listrik dalam medan magnet (B).
Kelebihan Sensor Efek Hall (Hall Effect Sensor)
Setelah memahami Pengertian Sensor Efek Hall (Hall Effect Sensor) dan Prinsip Kerjanya, Rekomend akan membahas Kelebihan Sensor Efek Hall (Hall Effect Sensor).
Sensor Efek Hall memiliki beberapa kelebihan, antara lain:
- Harganya relatif lebih terjangkau dibandingkan dengan sakelar mekanik dan memiliki keandalan yang lebih tinggi.
- Mampu beroperasi hingga frekuensi 100 kHz.
- Tidak terpengaruh oleh kondisi lingkungan karena sensor terlindungi dalam paket tertutup (dibungkus), sehingga cocok digunakan di lingkungan yang tidak ramah.
- Dapat mendeteksi berbagai rentang medan magnet yang luas.
- Mampu mendeteksi kedua kutub magnet, baik kutub utara maupun kutub selatan.
- Memiliki bentuk pipih atau datar, sehingga cocok digunakan dalam perangkat elektronik yang tipis.
Penutup
Demikian artikel ini, Rekomend.id telah membahas mengenai Pengertian Sensor Efek Hall (Hall Effect Sensor) dan Prinsip Kerjanya.
Pengertian Sensor Efek Hall
Sensor Efek Hall, yang juga dikenal sebagai Hall Effect Sensor, adalah jenis komponen elektronik yang memiliki kemampuan untuk mengubah informasi magnetik menjadi sinyal listrik.
Prinsip kerja Efek Hall didasarkan pada fenomena fisika yang dinamakan Efek Hall, yang pertama kali ditemukan oleh Dr. Edwin Hall pada tahun 1879.
Prinsip Kerja Efek Hall
Prinsip kerja Efek Hall didasarkan pada interaksi antara medan magnet eksternal dengan aliran arus listrik dalam sebuah bahan semikonduktor.
Ketika medan magnet diterapkan tegak lurus terhadap arus listrik, akan muncul perbedaan potensial di sisi-sisi bahan semikonduktor tersebut.
Perbedaan potensial ini menghasilkan tegangan keluaran yang disebut sebagai Tegangan Hall (VH). Tegangan Hall ini dapat digunakan untuk mendeteksi kedekatan, posisi, kecepatan, arah pergerakan, dan arus listrik.
Dengan kata lain, Sensor Efek Hall berfungsi sebagai transduser yang mengonversi informasi magnetik menjadi sinyal listrik yang dapat diolah oleh rangkaian elektronik.
Sensor Efek Hall memiliki banyak aplikasi, termasuk di dalam produk otomotif, perangkat elektronik konsumen, dan berbagai bidang lainnya yang memerlukan deteksi magnetik dan pengukuran parameter-parameter tertentu.
Terima kasih telah membaca artikel Pengertian Sensor Efek Hall (Hall Effect Sensor) dan Prinsip Kerjanya ini.
