Rekomend.id – Pengertian Rheostat dan jenis-jenis Rheostat. Dalam dunia elektronik dan teknik, komponen bernama “rheostat” adalah salah satu yang memiliki peran krusial dalam mengatur aliran listrik dan pengendalian daya.
Dalam artikel ini, Rekomend akan membahas mengenai Pengertian Rheostat dan jenis-jenis Rheostat.
Dalam pandangan awal, mari kita memahami apa itu Rheostat dan menjelajahi berbagai jenis yang ada, serta bagaimana mereka berfungsi dalam beragam aplikasi.
Sebelum membahas Pengertian Rheostat dan jenis-jenis Rheostat, Rekomend akan membahas mengenai Simbil Rheostat dan Bagian – bagian utama Rheostat.

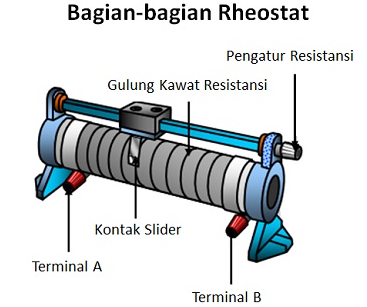

Simbol Rheostat dan Bagian-bagian utama Rheostat
Jenis-jenis Rheostat

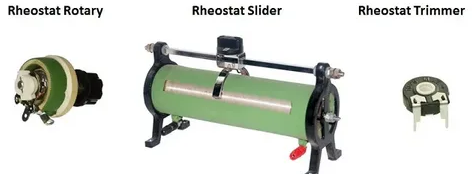

Rheostat dapat dikelompokkan menjadi tiga jenis, yaitu Rheostat Rotary, Rheostat Slide, dan Rheostat Trimmer. Di bawah ini, akan dijelaskan secara ringkas ketiga jenis rheostat tersebut.
Rheostat Rotary
Rheostat Rotary adalah jenis Rheostat yang paling umum digunakan untuk mengendalikan daya listrik. Sebagian besar Rheostat Rotary menggunakan konstruksi terbuka, meskipun ada juga yang tersedia dalam konstruksi tertutup.
Rheostat ini dipasang secara paralel untuk mengatur tingkat dan rentang daya listrik. Nilai resistansinya dapat diubah dengan memutar wipernya searah jarum jam atau berlawanan arah jarum jam.

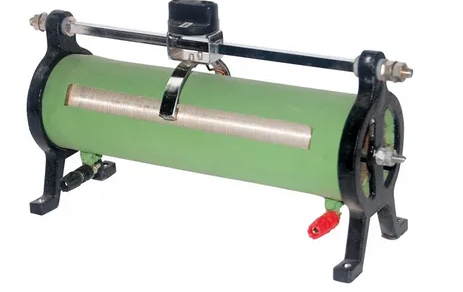

Rheostat Slide
Rheostat Slide atau Rheostat Linear seringkali menjadi perangkat yang banyak dimanfaatkan dalam konteks laboratorium penelitian dan pendidikan.
Konstruksi Rheostat slide melibatkan kawat resistansi yang diletakkan pada sebatang silinder yang diisolasi. Dalam pengoperasiannya, Rheostat Slide menggunakan slider atau penggeser untuk mengatur nilai resistansinya.
Rheostat Trimmer
Rheostat Trimmer adalah jenis Rheostat yang kompak dan biasanya dipasang di atas PCB, memerlukan penggunaan obeng atau peralatan khusus untuk mengatur nilai resistansinya.
Perbedaan Rheostat dengan Potensiometer
Secara dasar, tidak ada perbedaan yang signifikan dalam hal fisik dan prinsip kerja antara rheostat dan potensiometer.
Potensiometer yang memiliki tiga terminal seringkali digunakan untuk mengatur tegangan (voltage) dengan menggunakan semua tiga terminalnya, sementara rheostat digunakan untuk mengatur arus listrik (current) dengan hanya menggunakan dua terminalnya.
Rheostat umumnya digunakan untuk mengatur arus listrik yang tinggi.
Apa Saja Fungsi Rheostat?
Rheostat berfungsi sebagai pengendali daya dan dapat digunakan dalam berbagai peralatan rumah tangga. Contohnya, rheostat dapat digunakan untuk mengatur kecepatan motor atau mengendalikan daya pada peralatan rumah tangga seperti oven.
Perangkat yang memiliki komponen rheostat juga dapat digunakan untuk mengatur atau mengendalikan intensitas cahaya, yang sering disebut sebagai dimmer. Namun, saat ini, banyak oven terbaru umumnya tidak lagi menggunakan rheostat.
Hal ini disebabkan oleh tingkat efisiensi yang masih dianggap rendah. Meskipun demikian, karena fungsi dasar rheostat sebagai resistor variabel, rheostat masih dapat digunakan untuk melakukan tuning atau kalibrasi pada berbagai rangkaian atau sirkuit.
Cara penggunaan komponen ini juga sangat mudah. Sobat Rekomend hanya perlu mengaturnya selama proses fabrikasi, atau Sobat Rekomend dapat mengatur sirkuit atau rangkaian sesuai kebutuhan.
Prinsip Kerja Rheostat
Setiap komponen memiliki prinsip kerja khususnya, bukan? Prinsip kerja rheostat pun demikian, sangat mudah dipahami.
Sobat Rekomend dapat menggunakan Hukum Ohm untuk memahami hubungan antara arus dalam sebuah rangkaian dengan resistansi rheostat. Hukum ini menyatakan bahwa arus adalah sebanding terbalik dengan resistansi. Namun, untuk memperoleh arus tersebut, tegangan harus diberikan, sehingga prinsip kerjanya terbagi menjadi dua tahap.
Dalam konteks ini, ada dua prinsip kerja utama:
- Ketika resistansi meningkat, arusnya berkurang.
- Ketika resistansi menurun, arusnya meningkat.
Atau, ketika arus memasuki rheostat, salah satu dari kaki terminal akan mengalir melalui kumparan kawat. Kemudian, kontak terjadi sehingga arus dapat keluar melalui terminal yang lain.
Dari prinsip kerja rheostat yang telah dijelaskan di atas, dapat disimpulkan bahwa komponen ini tidak memiliki polaritas. Ini berarti bahwa rheostat dapat dipasang tanpa memperhatikan arah atau posisi kaki terminalnya.
Cara Merangkai Rheostat dengan Mudah
Ternyata, Sobat Rekomend dapat membuat dan merakit rheostat sendiri. Proses pembuatan rheostat juga tergolong cukup sederhana, dan bahan-bahan yang digunakan untuk membuatnya mudah ditemukan.
Seperti yang telah kita ketahui, rangkaian listrik seringkali memerlukan rheostat. Oleh karena itu, ada beberapa metode yang dapat digunakan untuk membuat rheostat.
Di bawah ini, Rekomend akan menjelaskan cara membuat dan merangkai rheostat, antara lain:
- Rheostat berfungsi sebagai resistor variabel, yang berarti bahwa rheostat dapat mengubah resistansinya untuk menghasilkan efek yang sesuai. Dengan cara memasukkan rheostat ke dalam rangkaian, kita dapat mengatur arus dan tegangan dalam sirkuit. Contoh penggunaannya adalah dalam laboratorium.
- Komponen rheostat umumnya terdiri dari resistor dan perangkat switching, yang melibatkan kontak tetap, satu kontak geser, dan mekanisme pengendalian. Hal ini memungkinkan perubahan resistansi dalam langkah-langkah tertentu.
- Rheostat starter mengontrol sirkuit lain dan kontak yang bergerak untuk menutup dan membuka resistansi. Karena rheostat ini memiliki tiang yang terpasang pada kontak tetap, penggunaannya memerlukan jumlah kabel dan peralatan tambahan yang lebih sedikit.
- Membuat Rheostat Minyak, memerlukan komponen switching dan paket resistor. Prosesnya melibatkan pemasangan rheostat ke dalam tangki dan merendamnya dalam minyak. Bagian elemennya terbuat dari baja listrik dan tangki dapat ditutup secara rapat.
- Rheostat switching ini berfungsi sebagai sumbu silinder yang akan terhubung sesuai dengan skema yang ditentukan. Bentuknya mirip dengan drum yang memiliki elemen resistor yang terhubung.
Ketika aktuator atau roda gila memutar sumbu drum, resistansi dalam sirkuit akan mengalami perubahan. Alternatifnya, opsi kedua adalah kontak tetap yang mengunci satu sama lain. Pada akhirnya, komponen ini akan menghasilkan gerakan kontak yang bergerak.
Setelah memahami cara kerja komponen ini, penting juga untuk mengetahui bahan yang digunakan dalam pembuatan rheostat. Jadi, sebenarnya, dari apa saja rheostat dibuat?
Dapat dinyatakan bahwa bahan atau elemen utama dalam rheostat terdiri dari berbagai jenis material seperti keramik, cairan, logam, dan batu bara.
Dengan demikian, rheostat dapat berfungsi sebagai resistor yang mendinginkan baik dengan udara atau dengan menggunakan pendingin cairan.
Selain itu, bahan lain yang digunakan dapat berupa air atau minyak. Setiap bahan atau elemen tersebut memiliki fungsi khususnya masing-masing.
Di bawah ini, terdapat daftar bahan yang digunakan dalam rheostat beserta fungsinya.
- Elemen udara digunakan dalam desain rheostat.
- Elemen cairan digunakan dalam hubungannya dengan logam. Karena resistor mengalirkan arus melalui cairan tersebut, cairan ini harus didinginkan, baik melalui sirkulasi udara atau melalui pendinginan cairan itu sendiri.
- Rheostat logam berfungsi sebagai pendingin udara. Rheostat ini digunakan dalam rangkaian yang memerlukan karakteristik termal dan listrik tertentu, serta parameter desain khusus.
- Rheostat dengan bentuk baut memiliki spesifikasi kepala datar seperti tipe silinder atau hemispherical. Mereka juga bisa berbentuk pelat atau ban, yang dapat diatur sepanjang busur dalam satu baris hingga dua baris. Sikat adalah kontak bergerak yang dapat berbentuk tuas atau jembatan.
- Ada jenis rheostat yang dapat diinstal sendiri (self install) dan yang tidak (non self establish). Pada jenis ini, kontak bergerak akan menyesuaikan dirinya saat komponen beroperasi.
- Rheostat logam dapat digunakan dengan minyak sebagai pendingin. Kapasitas panas meningkat seiring dengan waktu pemanasan. Minyak memiliki konduktivitas panas yang baik, sehingga memungkinkan beban yang lebih tinggi dalam waktu singkat. Ini juga dapat mengurangi konsumsi bahan resistor.
- Rheostat dalam minyak memerlukan permukaan yang luas untuk memastikan disipasi panas yang efisien. Ketika resistor tertutup, rheostat tidak boleh direndam ke dalam minyak.
Inilah mengapa rheostat memiliki peran yang sangat penting dalam kebutuhan sirkuit listrik. Dan tentu saja, setiap komponen yang ada dalam rheostat juga memiliki peran yang penting untuk mendukung fungsi utamanya.
Cara Memasang Rheostat
Cara pemasangan rheostat sangat sederhana, contohnya menggunakan komponen potensiometer sebagai rheostat. Langkah pertama adalah menghubungkan salah satu ujung resistif dengan wiper. Ini dapat mengurangi gangguan sirkuit yang mungkin terjadi pada wiper, sehingga mengurangi kebisingan.
Ketika Sobat Rekomend memasang rheostat, penting untuk memiliki pemahaman tentang berbagai jenis aplikasi rheostat. Berikut adalah beberapa contoh penggunaannya dalam berbagai bidang profesi.
- Rheostat digunakan untuk mengatur arus tinggi atau tegangan tinggi.
- Rheostat juga dapat digunakan untuk mengatur intensitas cahaya pada lampu redup.
- Komponen rheostat dapat digunakan untuk mengatur volume radio, baik untuk menambahkan atau mengurangkannya.
- Rheostat dapat berperan sebagai sakelar elektronik.
- Komponen rheostat dapat digunakan untuk tujuan penyetelan dan kalibrasi karena memiliki nilai resistansi yang dapat diubah-ubah.
Penutup
Demikian artikel ini, Rekomend.id telah membahas mengenai Pengertian Rheostat dan jenis-jenis Rheostat.
Dalam ringkasan, Rheostat adalah komponen elektronik yang memiliki resistansi yang dapat diubah-ubah untuk mengendalikan arus listrik dalam suatu sirkuit.
Terdapat beberapa jenis Rheostat yang berbeda, seperti Rheostat Rotary, Rheostat Slide, dan Rheostat Trimmer, yang memiliki aplikasi dan karakteristik khususnya masing-masing.
Dengan berbagai jenis dan fungsi yang beragam, Rheostat merupakan salah satu elemen penting dalam dunia elektronik yang digunakan untuk mengatur daya, arus, atau intensitas cahaya dalam berbagai aplikasi.
Terima kasih telah membaca artikel Pengertian Rheostat dan jenis-jenis Rheostat ini.
