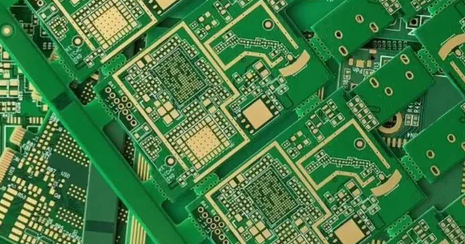

Rekomend.id – Pengertian PCB (Printed Circuit Board) dan Jenis-jenis PCB. Pada kesempatan ini, kita akan menjelajahi dunia PCB (Papan Sirkuit Cetak), yang merupakan komponen fundamental dalam dunia elektronik.
PCB adalah tulang punggung dari perangkat elektronik modern, yang memungkinkan rangkaian elektronik kompleks untuk berfungsi secara efisien.
Untuk memahami PCB dengan lebih baik, kita akan membahas pengertian PCB (Printed Circuit Board) dan berbagai jenis PCB yang ada.
Mari kita mulai dengan menjelaskan dasar-dasar PCB dan kemudian melanjutkan dengan mengidentifikasi jenis-jenis PCB yang berbeda.
Lapisan PCB dan Bahan-bahannya
Dari segi struktur, PCB dapat dibandingkan dengan kue lapis yang terdiri dari beberapa lapisan yang dilem pada satu kesatuan yang disebut PCB.
PCB bisa memiliki satu lapisan tembaga (Single Sided), dua lapisan tembaga (Double Sided), atau beberapa lapisan tembaga yang dikenal sebagai PCB Multilayer.
Inilah struktur dan komposisi standar dari PCB (Papan Sirkuit Cetak).
Substrat (Lapisan Landasan)
Lapisan dasar PCB sering disebut sebagai Substrat. Bahan Substrat yang umum digunakan adalah FR2 dan FR4. FR2, yang merupakan singkatan dari Flame Resistant 2, terbuat dari kertas yang direndam dalam resin plastik formaldehida fenol (plastikasi resin fenol formaldehida).
Di sisi lain, FR4, yang merupakan singkatan dari Flame Resistant 4, terdiri dari anyaman serat fiberglass yang dilapisi dengan resin epoksi.
FR4 memiliki daya serap air yang rendah, sifat isolasi yang baik, dan dapat menahan suhu panas hingga 140 derajat Celsius. Namun, PCB berbahan FR4 cenderung lebih mahal dibandingkan dengan PCB berbahan FR2.
Tembaga (Copper)
Lapisan berikutnya dalam PCB adalah lapisan tembaga tipis yang dilem pada lapisan substrat dengan suhu tinggi dan perekat khusus.
Bergantung pada jenis PCB yang digunakan, lapisan tembaga tipis ini dapat ditempatkan hanya pada satu sisi substrat untuk jenis Single Sided PCB.
Sementara pada Double Sided PCB, lapisan tembaga tipis terdapat di kedua sisi substrat. Dengan perkembangan teknologi manufaktur PCB saat ini, PCB dapat dibuat hingga memiliki 16 lapisan atau bahkan lebih, tergantung pada desain PCB dan kebutuhan sirkuit yang diinginkan.
Soldermask
Soldermask adalah lapisan yang diletakkan di atas lapisan tembaga dalam PCB untuk melindungi jalur konduktor dari kontak atau hubungan yang tidak disengaja.
Lapisan soldermask ini biasanya hanya ada di area PCB yang tidak akan disolder, sementara area yang akan disolder tetap terbuka tanpa lapisan soldermask.
Fungsi lapisan soldermask ini juga membantu pengguna PCB dalam proses penyolderan dengan presisi, mencegah terjadinya solder short (hubungan singkat solder).
Umumnya, lapisan soldermask memiliki warna hijau, tetapi ada juga yang tersedia dalam warna lain seperti biru dan merah.
Silkscreen
Lapisan yang mengikuti soldermask adalah lapisan silkscreen yang umumnya memiliki warna putih atau hitam, meskipun terdapat juga variasi warna seperti abu-abu, merah, dan bahkan kuning keemasan.
Silkscreen adalah tempat untuk cetakan huruf, angka, dan simbol pada PCB. Fungsi silkscreen ini adalah sebagai tanda atau panduan untuk komponen elektronika di PCB, yang membantu mempermudah proses perakitan bagi orang yang merakitnya.
Jenis-jenis PCB (Printed Circuit Board)
PCB atau Papan Sirkuit Cetak pada umumnya dapat diklasifikasikan dalam dua kategori, yaitu berdasarkan jumlah lapisannya dan berdasarkan tingkat fleksibilitasnya.
Jenis-jenis PCB berdasarkan Jumlah Lapisannya
Jika dilihat dari jumlah lapisannya, PCB dapat diklasifikasikan menjadi tiga jenis utama, yaitu Single Sided PCB, Double Sided PCB, dan Multilayer PCB. Inilah beberapa jenis PCB yang ada berdasarkan jumlah lapisannya.
Single Sided PCB
Single Sided PCB atau Papan Rangkaian Cetak satu sisi adalah jenis PCB yang terdiri dari satu lapisan tembaga yang melekat pada satu sisi substrat PCB. PCB ini biasanya digunakan untuk rangkaian elektronik yang sederhana dan memiliki biaya produksi yang lebih terjangkau.
Double Sided PCB
Double Sided PCB atau Papan Rangkaian Cetak dua sisi adalah jenis PCB yang terdiri dari dua lapisan tembaga, dengan lapisan tembaga tersebut melekat pada kedua sisi substrat PCB. Pada PCB double sided, lubang juga berfungsi sebagai jalur penghubung antara lapisan tembaga di satu sisi dengan lapisan tembaga di sisi lainnya.
Multilayer PCB
Multilayer PCB adalah jenis PCB yang terdiri dari beberapa lapisan substrat dan lapisan tembaga yang dipisahkan oleh lapisan insulator. PCB Multilayer ini biasanya digunakan pada rangkaian elektronik yang kompleks. Jumlah lapisannya dapat bervariasi mulai dari 4 lapisan, 6 lapisan, 8 lapisan, 10 lapisan, hingga 16 lapisan atau lebih.
Jenis-jenis PCB berdasarkan Fleksibilitasnya
Selain berdasarkan jumlah lapisan, PCB juga dapat dibedakan berdasarkan tingkat fleksibilitasnya. Berikut adalah jenis-jenis PCB yang berbeda berdasarkan tingkat fleksibilitasnya.
Rigid PCB
Jika diterjemahkan ke dalam bahasa Indonesia, “Rigid” berarti “Kaku”. Oleh karena itu, Rigid PCB merujuk pada Papan Rangkaian Cetak yang kaku dan tidak dapat dilipat atau fleksibel. Rigid PCB dibuat dari bahan substrat yang padat dan kaku seperti fiberglass sehingga sengaja dirancang untuk tidak dapat dilipat atau ditekuk.
Flex PCB
Flex PCB atau Papan Rangkaian Cetak Fleksibel adalah jenis PCB yang substratnya terbuat dari bahan plastik yang dapat ditekuk. Bahan dasarnya memungkinkan PCB ini dibengkokkan tanpa merusak rangkaian yang terdapat di dalamnya.
Rigid-Flex PCB
Rigid-Flex PCB adalah kombinasi teknologi dari Rigid PCB dan Flex PCB, yang terdiri dari bagian Rigid PCB dan bagian Flex PCB. Biasanya, Rigid PCB dihubungkan dengan Flex PCB dalam desainnya.
Penutup
Demikin artikel ini, Rekomend.id telah membahas mengenai Pengertian PCB Printed Circuit Board Jenis Jenis PCB.
Dalam kesimpulan, PCB (Papan Sirkuit Cetak) adalah komponen kunci dalam dunia elektronik yang digunakan untuk menghubungkan dan mendukung berbagai komponen elektronik. PCB memiliki beberapa jenis berdasarkan jumlah lapisan dan tingkat fleksibilitasnya. Jenis-jenis PCB ini mencakup Single Sided PCB, Double Sided PCB, Multilayer PCB, Flex PCB, dan Rigid-Flex PCB. Pemahaman tentang berbagai jenis PCB ini penting dalam merancang dan memproduksi berbagai perangkat elektronik yang kita gunakan sehari-hari.
