Rekomend.id – Pengertian Osilator dan Prinsip Kerjanya. Dalam dunia elektronika, osilator merupakan salah satu komponen penting yang sering digunakan dalam berbagai perangkat elektronik.
Osilator berperan dalam menghasilkan sinyal berkala atau gelombang osilasi, yang menjadi dasar bagi banyak aplikasi dalam teknologi modern.
Untuk memahami lebih lanjut tentang osilator, kita perlu mengenal pengertian dasar serta prinsip kerja yang mendasarinya.
Dalam artikel ini, Rekomend akan membahas mengenai Pengertian Osilator dan Prinsip Kerjanya.
Dalam pendahuluan ini, kita akan menjelaskan engertian Osilator dan Prinsip Kerjanya, yang merupakan dasar penting dalam pemahaman tentang peran dan fungsi osilator dalam dunia elektronika.
Pengertian Osilator
Osilator adalah suatu rangkaian elektronika yang mampu menghasilkan sinyal listrik secara berkala dengan amplitudo yang tetap. Sinyal yang dihasilkan dapat berupa Gelombang Sinus (Sinusoide), Gelombang Kotak (Square Wave), atau Gelombang Gigi Gergaji (Saw Tooth Wave).
Melalui rangkaian Osilator, sinyal arus searah atau DC dari sumber daya dapat diubah menjadi sinyal arus bolak-balik atau AC, sehingga menghasilkan sinyal listrik berkala dengan amplitudo yang konsisten.
Ada tiga istilah penting yang terkait dengan rangkaian Osilator, yakni “Periodik,” “Amplitudo,” dan “Frekuensi.”
“Periodik” merujuk pada waktu yang diperlukan untuk menyelesaikan satu siklus penuh getaran atau satu putaran gelombang bolak-balik. Biasanya diukur dalam detik (sekon) dan disimbolkan sebagai t.
“Amplitudo” mengacu pada besarnya simpangan terjauh dari titik keseimbangan dalam suatu getaran.
“Frekuensi” merujuk pada jumlah getaran yang terjadi dalam satu detik dan diukur dalam satuan Hertz (Hz).
Penggolongan Oscilator
Pengelompokan osilator biasanya dilakukan berdasarkan karakteristik frekuensi keluaran yang dihasilkannya. Di bawah ini, Rekomend akan menjelaskan pengelompokan osilator berdasarkan frekuensi keluaran.
Osilator Frekuensi Rendah (Low Frequency Oscillator) adalah jenis osilator yang mampu menghasilkan frekuensi rendah di bawah 20Hz.
Osilator Audio (Audio Oscillator) adalah jenis osilator yang mampu menghasilkan frekuensi audio dalam kisaran antara 16Hz hingga 20kHz.
Osilator Frekuensi Radio (Radio Oscillator) adalah jenis osilator yang mampu menghasilkan frekuensi radio dalam kisaran antara 100kHz hingga 100GHz.
Rangkaian Osilator seringkali digunakan dalam berbagai perangkat elektronika seperti pemancar radio, pemancar televisi, jam, alat penggetar, dan konsol permainan video.
Prinsip Kerja Osilator

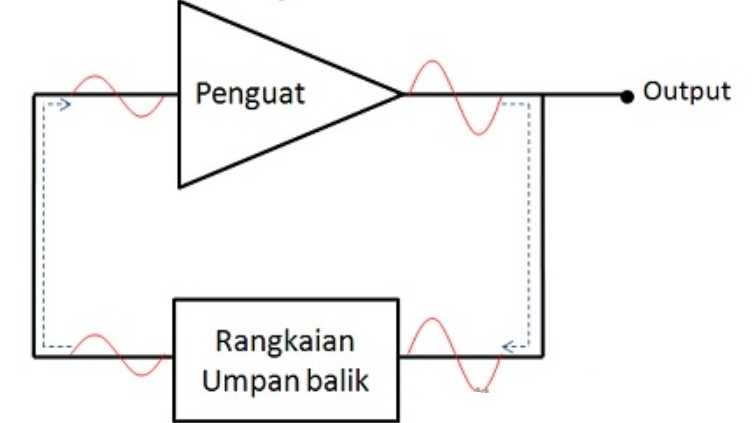

Sebuah Rangkaian Osilator sederhana terdiri dari dua komponen utama, yaitu Penguat (Amplifier) dan Umpan Balik (Feedback). Berikut adalah diagram blok dasar dari sebuah Rangkaian Osilator.
Pada dasarnya, Osilator menggunakan sinyal kecil atau desahan yang berasal dari Penguat itu sendiri. Ketika arus listrik diberikan ke Penguat atau Amplifier, desahan kecil tercipta. Desahan tersebut kemudian dikirimkan kembali ke Penguat sebagai umpan balik, yang mengakibatkan penguatan sinyal. Jika keluaran (output) penguat memiliki fase yang sesuai dengan sinyal yang diumpan balik (masukan), maka Osilasi akan terjadi.
Fungsi Osilator
Dari diagram rangkaian dasar osilator, kita dapat menyimpulkan bahwa osilator adalah perangkat elektronika yang berperan sebagai penghasil sinyal arus bolak-balik (AC).
Sinyal yang dihasilkan dapat berbentuk berbagai jenis gelombang, termasuk gelombang sinusoidal (sinus), gelombang kotak (persegi), dan gelombang gergaji (sawtooth).
Osilator dapat dikelompokkan menjadi berbagai jenis berdasarkan tingkat frekuensi keluarannya.
Di bawah ini adalah klasifikasi dan penjelasan mengenai jenis-jenis osilator:
- Osilator Frekuensi Rendah (Low Frequency Oscillator): Jenis osilator ini hanya mampu menghasilkan daya dengan frekuensi di bawah 20 Hz.
- Osilator Audio (Audio Oscillator): Osilator audio ini dapat menghasilkan daya dengan frekuensi antara 16 Hz hingga 20 kHz. Dengan kata lain, daya yang dihasilkan lebih besar dibandingkan Osilator Frekuensi Rendah.
- Osilator Frekuensi Radio (Radio Oscillator): Jenis Osilator Frekuensi Radio memiliki daya yang paling besar, terutama jika dibandingkan dengan dua jenis osilator lainnya. Tingkat daya yang dihasilkan cukup tinggi, yaitu dalam kisaran 100 kHz hingga 100 GHz.
Setiap jenis osilator memiliki kelemahan dan keunggulan yang unik. Namun, masing-masing osilator memiliki peran yang penting dalam setiap prosesnya.
Dasar Teori Rangkaian Osilator
Setelah memahami Pengertian Osilator dan Prinsip Kerjanya, langkah berikutnya adalah membangun osilator dengan menerapkan beberapa teknik dasar, antara lain:
Dengan menggunakan komponen-komponen yang menunjukkan karakteristik resistansi negatif, seperti UJT dan diode terobosan.
Melalui penerapan umpan balik positif pada penguat, di mana umpan balik ini akan memperkuat desahan internal dalam penguat. Jika keluaran penguat sejajar dengan masukan, maka osilasi dapat terjadi.
Jenis-jenis Osilator Sinus/LC
Apakah Sobat Rekomend sudah memahami Pengertian Osilator dan Prinsip Kerjanya? Sekarang, mari kita bahas Jenis-jenis Osilator Sinus/LC yang bisa Sobat Rekomend ketahui:
Osilator Armstrong
Osilator Armstrong dikenal sebagai osilator pengingat karena memiliki fitur sinyal umpan balik yang menghasilkan osilasi yang magnetisnya digabungkan dengan indikator tangki.
Osilator ini memanfaatkan transistor untuk mencapai osilasi dengan pergeseran fasa sebesar 180 derajat. Output dari transformator primer ini melibatkan transistor, dan umpan balik diambil dari coil transformator sekunder. Frekuensi operasinya ditentukan oleh kapasitor C1 dan transformator primer dengan mengamati titik polaritas pada coil transformator sekunder melalui penggunaan coil primer yang dibalik.
Osilator Colpitts
Osilator Colpitts melibatkan perangkat penguatan seperti transistor bipolar, transistor FET, penguat operasional (Op-amp), dan tabung vakum.
Output terhubung kembali ke input melalui loop umpan balik yang mengandung rangkaian tuned paralel. Ini berperan sebagai filter band-pass untuk menghasilkan frekuensi osilator.
Osilator ini merupakan versi dual dari osilator Hartley, di mana sinyal umpan balik diambil dari pembagi tegangan induktif yang terdiri dari dua kumparan yang terhubung secara seri.
Induktor L dan kedua Kapasitor C1 & C2 berada dalam rangkaian dengan rangkaian tangki resonansi paralel dan memberikan frekuensi osilator.
Tegangan di terminal C2 digunakan untuk mengaktifkan base-emitor dari transistor dan menciptakan osilasi umpan balik.
Osilator Hartley
Osilator Hartley dibentuk oleh dua induktor yang terhubung secara seri dan satu kapasitor tunggal (dua induktansi untuk x1 dan x2 serta satu kapasitansi untuk x3).
Salah satu keunggulan osilator Hartley adalah kemudahan dalam mengatur frekuensi dengan menambahkan sebuah kapasitor variabel pada komponen kapasitor yang digunakan.
Selain itu, amplitudo keluaran osilator juga cenderung tetap dalam rentang frekuensi operasional penguat osilator.

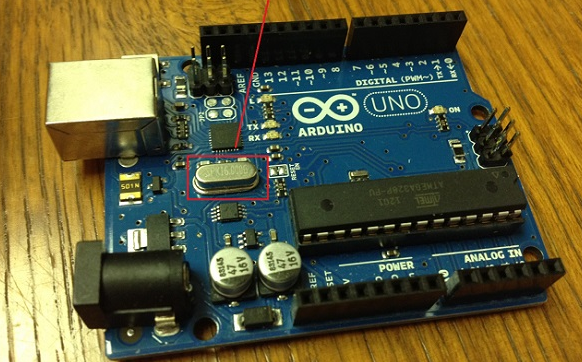

Osilator Kristal
Rangkaian osilator kristal umumnya beroperasi dengan memanfaatkan prinsip efek piezoelektrik terbalik. Ketika medan listrik diterapkan, hal ini akan menyebabkan deformasi mekanis pada beberapa material.
Oleh karena itu, osilator kristal menggunakan resonansi mekanik kristal yang bergetar, yang dibentuk dari bahan piezoelektrik untuk menghasilkan sinyal listrik pada frekuensi tertentu.
Secara umum, osilator kristal berbasis kuarsa biasanya sangat stabil, memiliki faktor kualitas (Q) yang tinggi, ukurannya kecil, dan ekonomis.
Osilator Pierce
Osilator Pierce sering digunakan dalam berbagai aplikasi tertanam dan perangkat karena konstruksinya yang mudah dan frekuensi resonansinya yang stabil.
Tidak ada parameter yang dapat memengaruhi frekuensi resonansinya, sehingga osilator ini mampu menghasilkan frekuensi osilasi yang tetap stabil.
Namun, pada beberapa inverter digital, keterlambatan propagasinya sangat rendah, sehingga perlu mempertimbangkan solusi yang tidak akan menambah penundaan propagasi lebih lanjut.
Osilator Clapp
Osilator Clapp merupakan modifikasi dari Osilator Colpitt dengan karakteristik frekuensi yang lebih stabil.
Frekuensi diatur oleh rangkaian kapasitor Co dan induktor Lo, bukan oleh kapasitor paralel C1 dan C2 seperti pada osilator Colpitt konvensional.
Umpan balik positif diberikan oleh kapasitor C1 dan C2. Kapasitor-kapasitor ini harus memiliki nilai yang jauh lebih tinggi daripada Co.
Penutup
Demikian artikel ini, Rekomend.id telah membahas mengenai Pengertian Osilator dan Prinsip Kerjanya.
Pengertian Osilator dan Prinsip Kerjanya merupakan dasar penting dalam pemahaman dunia elektronika. Osilator memainkan peran kunci dalam menghasilkan sinyal berkala dalam berbagai perangkat elektronik.
Prinsip kerjanya yang melibatkan umpan balik positif dan komponen elektronik tertentu memungkinkan penciptaan osilasi yang stabil dan berguna dalam berbagai aplikasi.
Dengan pemahaman yang baik tentang osilator dan prinsip kerjanya, kita dapat merancang dan memahami berbagai rangkaian elektronik dengan lebih baik. Semoga penjelasan ini telah membantu Sobat Rekomend untuk lebih memahami dunia osilator.
Terima kasih telah membaca artikel Pengertian Osilator dan Prinsip Kerjanya ini.
