Pengertian Multivibrator Astabil (Astable Multivibrator)
Multivibrator Astabil, atau juga dikenal sebagai Astable Multivibrator, adalah jenis Multivibrator yang tidak memiliki kestabilan atau sering disebut sebagai Kuasi Stabil (Quasi Stable).
Ini dikarenakan rangkaian ini terus-menerus beralih antara dua kondisi setelah periode waktu tertentu yang ditentukan oleh konstanta waktu RC (Resistor Kapasitor).
Multivibrator Astabil juga sering disebut sebagai Multivibrator Berjalan Bebas atau Free Running Multivibrator karena menghasilkan gelombang persegi sebagai keluarannya tanpa memerlukan Input tambahan atau bantuan eksternal dalam bentuk pulsa pemicu untuk beroperasi.
Rangkaian sakelar regeneratif atau Regenerative switching, seperti Multivibrator Astabil, merupakan jenis osilator relaksasi yang sangat umum digunakan karena memiliki beberapa keunggulan, seperti sederhana, andal, mudah dibuat, dan menghasilkan output berupa gelombang persegi yang konsisten.
Dalam kata lain, Astable Multivibrator pada dasarnya adalah rangkaian sakelar yang terdiri dari transistor yang berinteraksi dan tidak memiliki kestabilan pada keluarannya.
Rangkaian ini dapat berubah dari satu kondisi ke kondisi lainnya selama periode waktu tertentu yang ditentukan.
Sirkuit Multivibrator Astabil terdiri dari dua transistor yang berperan sebagai sakelar, jaringan umpan balik yang terhubung saling bersilangan, dan dua kapasitor yang berfungsi sebagai penunda waktu.
Konfigurasi ini memungkinkan terjadinya osilasi antara dua keadaan tanpa memerlukan pemicu eksternal untuk mengubah status atau keadaannya.

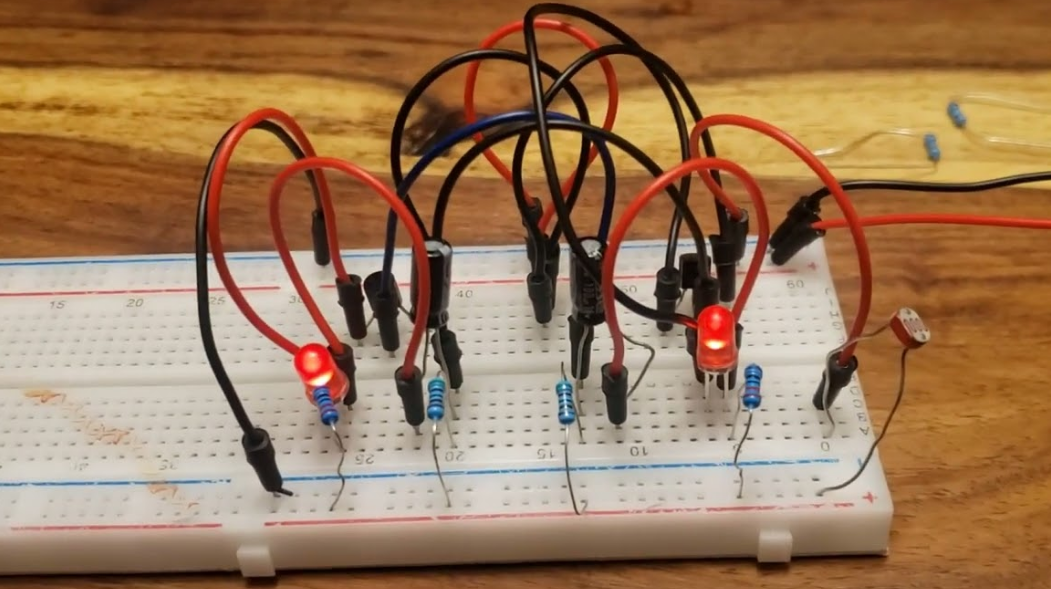

Rangkaian Multivibrator Astabil (Astable Multivibrator)
Dua transistor, yakni Q1 dan Q2, saling berhubungan dalam umpan balik. Kolektor transistor Q1 terhubung ke Basis transistor Q2 melalui kapasitor C1, dan sebaliknya.
Emitor dari kedua transistor tersebut juga terhubung ke ground. Nilai resistor beban untuk kolektor, yaitu R1 dan R4, serta resistor bias R2 dan R3, semuanya sama. Kapasitor C1 dan C2 juga memiliki nilai yang serupa.

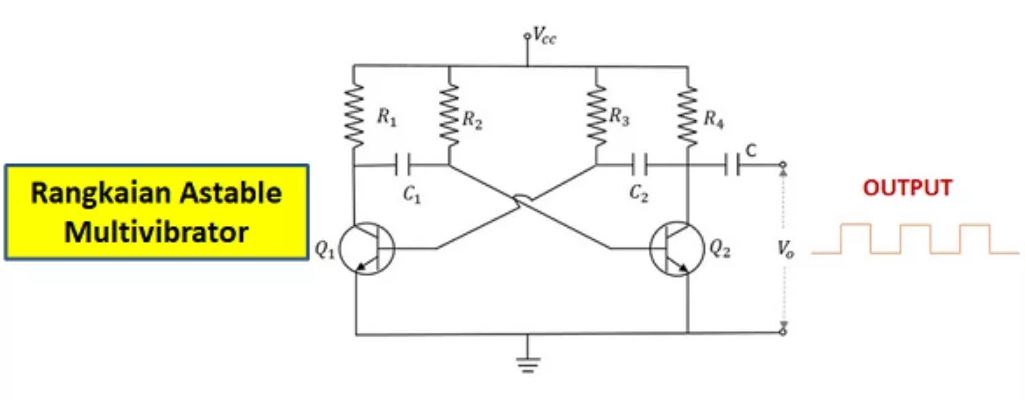

Ilustrasi di bawah ini menggambarkan skema rangkaian untuk Multivibrator Astabil.
Cara Kerja Multivibrator Astabil (Astable Multivibrator)
Multivibrator Astabil, juga dikenal sebagai Multivibrator Astabil, beroperasi secara terus-menerus dengan beralih antara dua keadaan menggunakan sinyal keluarannya untuk mengisi ulang sinyal masukan.
Cara kerjanya melibatkan transistor atau amplifier yang menguatkan sinyal keluaran dan kemudian mengirimkan muatan ke input.
Biasanya, terdapat dua kapasitor yang terhubung antara terminal Input dan Output, satu di antaranya terisi penuh dan yang lainnya melepaskan muatan. Ini memungkinkan tingkat tegangan untuk naik dan turun.
Ketika kapasitor yang diisi penuh melepaskan muatan dan meneruskannya ke kapasitor kedua, kapasitor kedua mengisi ulang dan siap untuk melepaskan muatan lagi ke input.
Dengan cara ini, multivibrator astabil dapat terus-menerus beralih antara status tinggi dan status rendah dalam siklus yang berulang-ulang.
Aplikasi Multivibrator Astabil
Sudah memahami aPengertian Multivibrator Astabil (Astable Multivibrator) dan Cara Kerjanya? Selanjutnya, Multivibrator Astabil memiliki beragam aplikasi yang luas. Berikut ini adalah beberapa contoh penggunaan yang umumnya ditemui:
1. Peralatan Radio Amatir
Multivibrator Astabil sering dimanfaatkan dalam peralatan radio amatir untuk menerima dan mengirimkan sinyal radio.
Dalam konteks ini, multivibrator digunakan untuk menghasilkan gelombang persegi dengan frekuensi tertentu yang berguna dalam proses transmisi dan penerimaan sinyal radio.
2. Generator Kode Morse
Multivibrator Astabil juga diterapkan dalam generator kode Morse. Kode Morse adalah sistem untuk menggambarkan karakter dengan menggunakan pulsa-pulsa singkat dan panjang.
Dalam hal ini, Multivibrator Astabil digunakan untuk menciptakan pola pulsa yang sesuai dengan karakter kode Morse yang hendak dikirimkan.
3. Pengatur Waktu
Multivibrator Astabil sering digunakan dalam pengatur waktu atau timer. Dalam konteks ini, multivibrator menghasilkan gelombang persegi dengan siklus kerja yang dapat diatur.
Gelombang persegi ini dapat digunakan untuk mengontrol waktu dalam berbagai sistem, seperti alarm, pengatur waktu otomatis, atau pengatur interval.
4. Sistem Siaran Televisi
Multivibrator Astabil digunakan dalam sistem penyiaran televisi analog. Dalam penggunaannya ini, multivibrator menghasilkan gelombang persegi yang memicu proses pemindaian elektronik dalam televisi analog. Proses ini memindai gambar baris per baris pada layar televisi.
5. Sirkuit Analog
Multivibrator Astabil juga diterapkan dalam berbagai rangkaian analog. Contohnya, dalam sintesis frekuensi, multivibrator digunakan untuk menciptakan osilasi dengan frekuensi yang dapat disesuaikan.
Selain itu, multivibrator digunakan dalam berbagai aplikasi pemrosesan sinyal dan elektronika, seperti modulasi sinyal, pengolahan audio, dan sejumlah lainnya.
Secara keseluruhan, Multivibrator Astabil memiliki beragam penerapan dalam berbagai bidang, termasuk komunikasi, elektronika, pengatur waktu, dan pemrosesan sinyal.
Setelah memahami Pengertian Multivibrator Astabil (Astable Multivibrator) dan Cara Kerjanya, Rekomend akan membahas mengenai Kelebihan dan kelemahan Multivibrator Astabil.
Kelebihan dan Kelemahan Multivibrator Astabil
Ini adalah beberapa keunggulan dan kelemahan dari Multivibrator Astabil:
Keuntungan
Multivibrator Astabil yang terus-menerus beralih antara kondisi satu dan lainnya memiliki keunggulan karena memungkinkannya untuk memberikan daya dan melakukan pekerjaan secara konsisten tanpa terpengaruh oleh faktor eksternal.
Selain itu, produksi Multivibrator Astabil relatif ekonomis, desainnya juga sederhana, dan mampu menjalankan fungsinya dalam jangka waktu yang sangat lama.
Kekurangan
Multivibrator Astabil tidak mengalirkan seluruh sinyal keluarannya ke masukan. Ini terjadi karena adanya resistansi dalam rangkaian, ketidaklengkapan loop yang sepenuhnya tertutup pada terminal keluaran, dan perbedaan dalam kemampuan kapasitor atau transistor untuk menyerap energi dengan tingkat yang sedikit berbeda.
Meskipun penguat dapat mengembalikan sebagian energi yang hilang saat memperkuat sinyal, akhirnya sinyal tersebut akan menjadi terlalu kecil untuk dapat digunakan.
Penutup
Demikian artikel ini, Rekomend.id telah membahas mengenai Pengertian Multivibrator Astabil (Astable Multivibrator) dan Cara Kerjanya.
Pengertian Multivibrator Astabil, atau yang dikenal sebagai Astable Multivibrator, serta cara kerjanya telah dijelaskan dengan baik.
Semoga penjelasan mengenai peran dan aplikasinya dalam berbagai bidang elektronika dan komunikasi telah memberikan pemahaman yang lebih mendalam mengenai sirkuit ini.
Multivibrator Astabil memainkan peran yang penting dalam menghasilkan gelombang persegi dan osilasi, menjadikannya komponen yang sangat relevan dalam teknologi modern.
