Rekomend.id – Pengertian Flip-Flop dan Jenis-jenisnya. Flip-flop adalah komponen penting dalam dunia elektronika digital yang memiliki peran utama dalam penyimpanan dan pengolahan data.
Kemampuan flip-flop untuk menyimpan informasi dalam bentuk bit, yang berupa nilai 0 atau 1, menjadikannya salah satu elemen paling mendasar dalam pembentukan berbagai rangkaian logika sekuensial.
Namun, perlu dipahami bahwa flip-flop tidak hanya datang dalam satu bentuk, melainkan memiliki beberapa jenis yang memiliki karakteristik dan fungsi yang berbeda.
Dalam konteks ini, kita akan menjelajahi Pengertian Flip-Flop dan Jenis-jenisnya ada.
Dengan memahami Pengertian Flip-Flop dan Jenis-jenisnya, kita akan dapat menggali lebih dalam ke dalam peran dan aplikasi yang luas dari komponen ini dalam dunia elektronika modern.
Mari kita mulai dengan memahami aPengertian Flip-Flop dan Jenis-jenisnya yang berbeda untuk memahami peran mereka dalam berbagai aplikasi teknologi.
Sejarah Flip-Flop
Sebelum membahas mengenai Pengertian Flip-Flop dan Jenis-jenisnya, Rekomend akan membahas Sejarah Flip – Flop.
Sejarah flip-flop dimulai pada tahun 1918 ketika dua ilmuwan fisika asal Inggris, William Eccles dan F. W. Jordan, berhasil menemukan flip-flop elektronik.
Penemuan ini memiliki dampak yang sangat penting karena menjadi dasar dari penyimpanan data pada memori komputer dan ponsel pintar yang kita kenal saat ini.
William Eccles dan F. W. Jordan menciptakan flip-flop sebagai jenis multivibrator bistabil. Flip-flop adalah rangkaian elektronik yang memiliki dua kondisi output yang stabil, yang hanya berubah saat menerima pemicu atau sinyal trigger. Salah satu output flip-flop merupakan komplementer dari output yang lain.
Peran utama dari flip-flop adalah sebagai komponen penyimpan data. Di dalam komputer dan ponsel pintar, flip-flop digunakan untuk menyimpan informasi dalam bentuk bit, yang berarti nilai 0 atau 1.
Dengan menggunakan beberapa flip-flop, kita dapat menyimpan dan mengolah sejumlah besar data dengan efisien.
Pengertian Flip Flop
Pengertian Flip-Flop dan Jenis-jenisnya. Flip-flop adalah jenis multivibrator bistabil yang memiliki dua kondisi output yang stabil, yang hanya berubah ketika mendapatkan pemicu (trigger). Salah satu output dari flip-flop adalah kebalikan dari output yang lain.
Latch, yang juga disebut sebagai bentuk paling sederhana dari rangkaian flip-flop, memegang peranan penting dalam berbagai sistem elektronik digital, seperti sistem komputer, sistem telekomunikasi, dan berbagai jenis sistem lainnya.
Flip-flop memiliki kemampuan untuk mengubah sinyal yang diterimanya melalui satu atau lebih input kontrol menjadi satu atau dua kondisi logika digital. Ini merupakan elemen dasar dalam penyimpanan data dalam konteks logika sekuensial.
Karena itu, flip-flop dan latch sering digunakan sebagai komponen penyimpan data. Dalam logika sekuensial, ketika menggunakan Memori Baca Saja (Read-only Memory), output dan kondisi berikutnya tidak hanya tergantung pada input awal, tetapi juga pada situasi real-time saat ini. Rangkaian flip-flop mampu memenuhi persyaratan tersebut.
Selain itu, flip-flop juga dapat berfungsi sebagai penghitung detak (clock) dan dapat menyelaraskan sinyal input dengan beberapa sinyal waktu yang berbeda.
Jenis-jenis Flip-flop
Umumnya, Flip-flop dapat dikelompokkan menjadi beberapa jenis, seperti S-R Flip-flop, D Flip-flop, T Flip-flop, dan JK Flip-flop. Di bawah ini, Rekomend akan memberikan penjelasan singkat tentang masing-masing jenisnya.
S-R Flip-flop
S-R adalah singkatan dari “Set” dan “Reset”. Seperti namanya, S-R Flip-flop ini memiliki dua input, yaitu S dan R. Terdapat juga dua output pada S-R Flip-flop ini, yaitu Q dan Q’.
Rangkaian S-R Flip-flop ini biasanya dibuat dengan menggunakan 2 gerbang logika NOR atau 2 gerbang logika NAND. Ada juga S-R Flip-flop yang dibuat dengan kombinasi dari 2 gerbang logika NOR dan NAND.

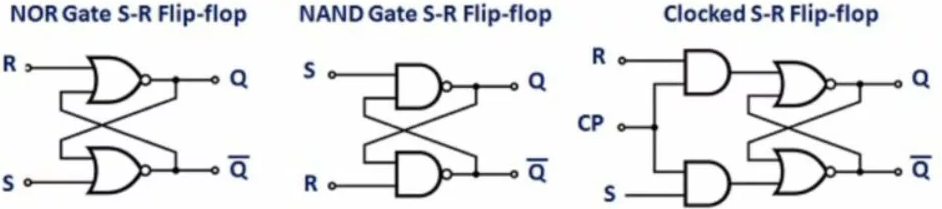

Dibawah ini terdapat diagram logika S-R Flip-flop dengan gerbang NOR, S-R Flip-flop dengan gerbang NAND, dan S-R Flip-flop Terkendali (Clocked) yang menggunakan gabungan gerbang NOR dan NAND.
D Flip-flop

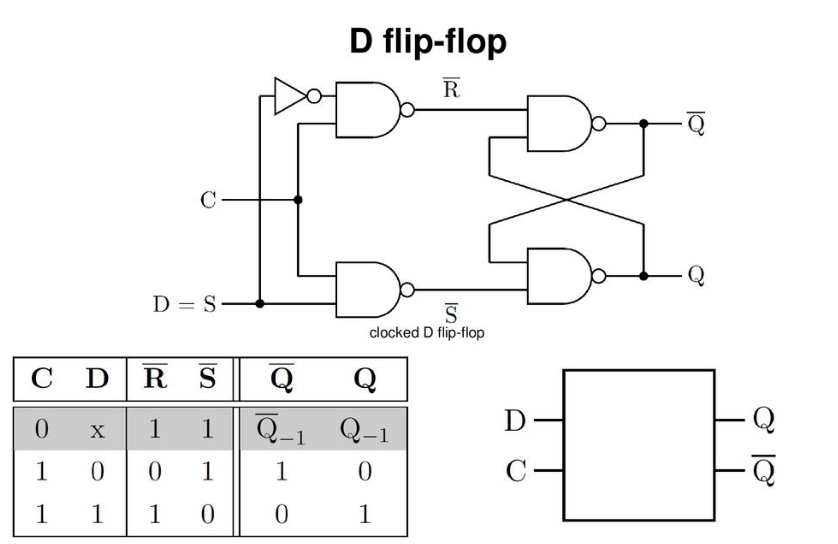

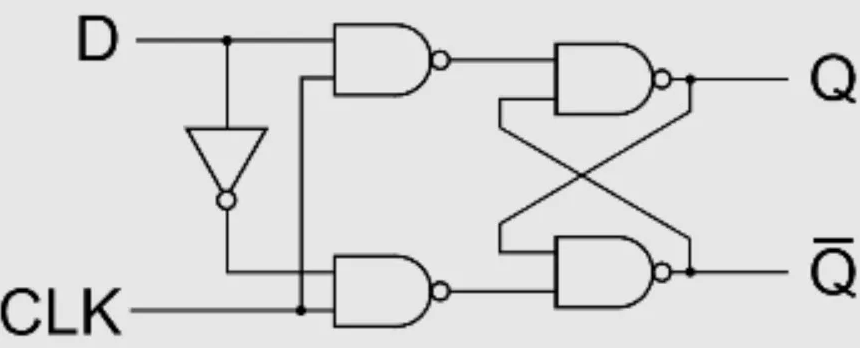

D Flip-flop pada dasarnya adalah varian dari S-R Flip-flop yang dimodifikasi dengan menambahkan gerbang logika NOT (Inverter) dari Input S ke Input R. Berbeda dengan S-R Flip-flop, D Flip-flop hanya memiliki satu Input, yaitu Input D atau Masukan D. Berikut ini adalah diagram logika D Flip-flop.
J-K Flip Flop

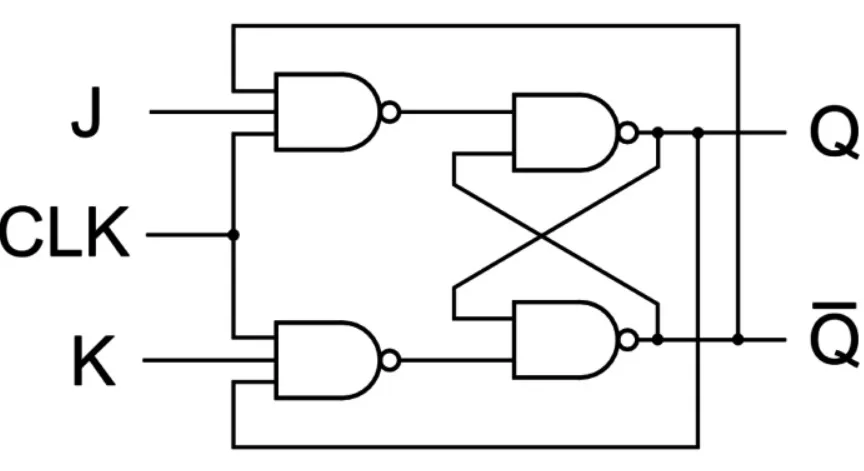

J-K Flip-flop juga merupakan perkembangan dari S-R Flip-flop yang sangat umum digunakan. J-K Flip-flop memiliki 3 terminal Input, yaitu J, K, dan CL (Clock). Di bawah ini terdapat diagram logika J-K Flip-flop.
T Flip-flip

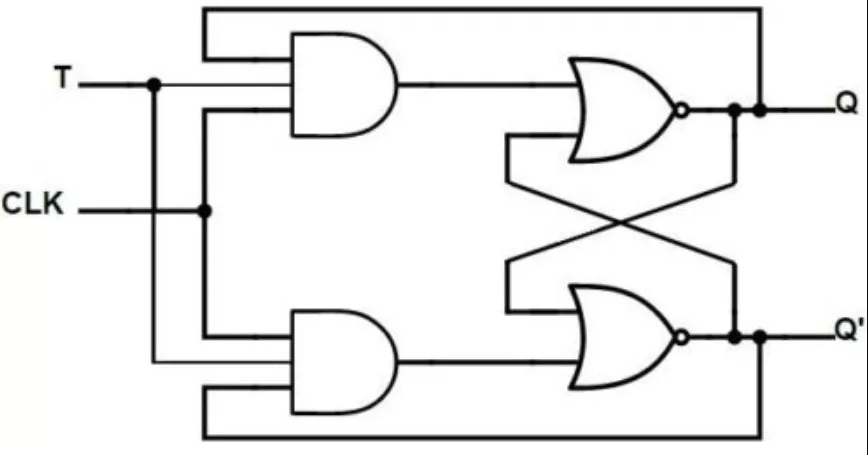

T Flip-flop adalah bentuk yang lebih sederhana dari J-K Flip-flop. Input J dan K digabungkan sehingga sering disebut sebagai Single J-K Flip-Flop. Berikut ini adalah diagram logika T Flip-flop.
Cara Kerja Flip Flop
Setelah memahami Pengertian Flip-Flop dan Jenis-jenisnya, Rekomend akan membahas Cara Kerja Flip – Flop.
Ketika tegangan Vcc diaplikasikan, transistor T1 dan T2 awalnya berada dalam kondisi mati (OFF). Untuk mengaktifkan (ON) transistor tersebut, komponen tersebut harus menerima tegangan bias di kaki basisnya (b).
Dalam rangkaian ini, kaki basis terhubung ke keluaran kapasitor, sehingga tegangan bias diperoleh dari output kapasitor. T1 menerima tegangan dari C2, sementara T2 menerima tegangan dari C1.
Namun, kapasitor hanya membiarkan arus mengalir saat sudah mencapai penuh pengisian. Karena itu, transistor baru dapat aktif ketika kapasitor telah terisi penuh.
Hal ini menyiratkan adanya jeda waktu sebelum transistor menjadi aktif. Ketika transistor aktif, lampu akan menyala. Pada saat transistor dalam kondisi mati, kaki negatif LED tidak terhubung ke ground karena kaki emitor (e) transistor tidak terhubung.
Rangkaian ini mengoperasikan prinsip perpindahan. T1 diaktifkan oleh C2, sementara T2 diaktifkan oleh C1.
Saat T1 mati dan kaki emitor tidak terhubung, seluruh tegangan mengalir ke C1 dan mengisi kapasitor tersebut. Setelah C1 terisi penuh, kapasitor tersebut akan mengosongkan diri dan meneruskan tegangan ke T2, yang menyebabkan T2 aktif (ON) dan menyala lampu hijau.
Pada saat yang sama, ketika T2 aktif, C2 akan mengosongkan diri dan melepaskan tegangan ke T1, mengaktifkan T1 sehingga menyala lampu merah.
Sementara itu, C1 mengalami pengosongan. Kondisi ini berulang secara berkelanjutan, sehingga lampu merah dan lampu hijau akan berkedip secara bergantian.
Waktu jeda antara kedua lampu yang menyala dapat diatur dengan mengubah nilai kapasitor, yaitu memperbesar nilai kapasitor untuk memperpanjang waktu jeda atau menguranginya untuk memperpendek waktu jeda sesuai kebutuhan.
Fungsi Flip Flop
Setelah memahami Pengertian Flip-Flop dan Ragam Jenisnya, kita dapat melihat bahwa rangkaian flip-flop memiliki beragam fungsi yang sangat berguna dalam berbagai aplikasi. Berikut beberapa fungsi utama dari flip-flop:
1. Sebagai penyimpan data biner yang bersifat semi permanen
Salah satu fungsi utama dari flip-flop adalah sebagai komponen penyimpan data dalam bentuk biner, yaitu nilai 0 atau 1.
Flip-flop memiliki kemampuan untuk menyimpan satu bit data pada setiap unitnya. Data yang disimpan dalam flip-flop akan tetap ada hingga terjadi perubahan input atau sinyal trigger yang memicu perubahan nilai data.
2. Sebagai rangkaian counter digital atau pencacah
Flip-flop juga memiliki peran penting dalam rangkaian counter digital atau pencacah. Dalam penggunaan ini, flip-flop digunakan untuk menghitung jumlah detak atau peristiwa yang terjadi.
Setiap detak atau peristiwa akan memicu perubahan nilai pada flip-flop, sehingga menghasilkan output yang mencerminkan jumlah detak atau peristiwa tersebut.
3. Berguna dalam pembuatan register geser
Register bergeser adalah rangkaian yang dapat menggeser data secara berurutan dari satu posisi ke posisi lain. Flip-flop digunakan sebagai komponen dasar dalam pembuatan register bergeser.
Dalam register bergeser, setiap flip-flop mewakili satu bit data, dan perpindahan data antara flip-flop terjadi dengan bantuan sinyal kontrol.
4. Salah satu bagian dalam membuat cell memori
Flip-flop juga merupakan salah satu komponen yang terlibat dalam pembuatan sel memori. Sel memori adalah komponen elektronik yang digunakan untuk menyimpan dan mengambil data secara elektronik.
Dalam beberapa jenis memori, seperti memori statis (static random-access memory atau SRAM), flip-flop digunakan sebagai unit penyimpan data di dalam sel memori.
Penutup
Demikian artikel ini, Rekomend.id telah membahas mengenai Pengertian Flip-Flop dan Jenis-jenisnya.
Dengan demikian, setelah memahami Pengertian Flip-Flop dan Jenis-jenisnya, kita dapat mengapresiasi betapa pentingnya peran komponen ini dalam berbagai aplikasi dalam dunia elektronik dan teknologi informasi.
Kemampuan flip-flop sebagai penyimpan data, bagian dari pencacah, dan komponen kunci dalam berbagai rangkaian digital menjadikannya elemen yang sangat vital dalam perkembangan teknologi modern.
Dalam konteks ini, pemahaman yang mendalam tentang flip-flop sangatlah penting untuk merancang dan mengembangkan berbagai sistem elektronik yang canggih dan efisien.
Terima kasih telah membaca artikel Pengertian Flip-Flop dan Jenis-jenisnya ini.
