Rekomend.id – Pengertian Electrical Waveform (Bentuk Gelombang Listrik) dan Jenis-jenisnya. Dalam dunia elektronika dan ilmu listrik, konsep gelombang listrik atau “Electrical Waveform” adalah hal yang sangat penting.
Gelombang listrik adalah representasi visual dari perubahan tegangan atau arus listrik terhadap waktu.
Dalam konteks ini, kita akan menjelaskan lebih lanjut mengenai Pengertian Electrical Waveform dan Jenis-jenisnya serta mengulas berbagai jenis gelombang listrik yang memiliki peran dan karakteristik masing-masing dalam berbagai aplikasi elektronika.
Mari kita memahami lebih dalam mengenai dunia gelombang listrik yang melandasi berbagai perangkat dan sistem elektronika yang kita gunakan sehari-hari.
Klasifikasi Bentuk Gelombang Listrik (Electrical Waveform)
Secara umum, Gelombang Listrik dapat dibagi menjadi dua jenis utama, yaitu Gelombang Unidireksional dan Gelombang Bidireksional.
1. Uni-directional Waveform
Gelombang Unidireksional adalah jenis gelombang yang selalu berada dalam wilayah positif atau negatif dan tidak pernah melintasi titik nol.
Contoh Gelombang Unidireksional ini mencakup Gelombang Kotak untuk Sinyal Pewaktu (Timing), Sinyal Pulsa Jam (Clock Pulse), dan Sinyal Pemicu (Trigger).
2. Bi-directional Waveform
Gelombang Bidireksional adalah jenis gelombang yang bergerak secara bergantian dari positif ke negatif dan dari negatif ke positif, melewati titik nol.
Karena itu, Gelombang Bidireksional sering disebut sebagai Gelombang Bergantian (Alternating Waveform). Contoh paling umum dari Gelombang Bidireksional adalah Gelombang Sinus (Sine Waveform).

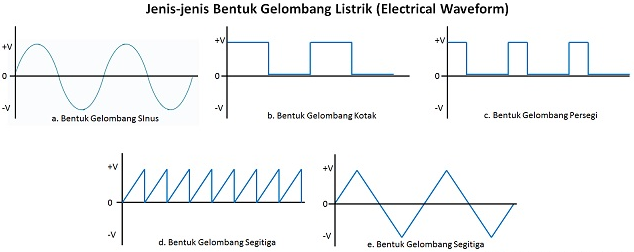

Jenis-jenis Bentuk Gelombang Listrik (Electrical Waveform)
Berikut adalah lima jenis Bentuk Gelombang yang umumnya ditemui dalam rangkaian elektronika atau listrik.
1. Bentuk Gelombang Sinus (Sine Waveform)
Gelombang Sinus, atau disebut juga Gelombang Sinusoida, adalah salah satu jenis gelombang yang sering muncul dalam rangkaian elektronika, terutama dalam sinyal-sinyal analog seperti audio, tegangan AC, dan RF. Sobat Rekomend dapat melihat tampilan Gelombang Sinus seperti yang ditunjukkan pada gambar di atas (a).
2. Bentuk Gelombang Kotak (Square Waveform)
Seperti namanya, Gelombang Kotak, atau yang disebut juga Gelombang Kotak (Square Waveform), memiliki bentuk yang menyerupai kotak dan sering digunakan dalam rangkaian mikroelektronika untuk mengendalikan waktu (timing control).
Hal ini karena Gelombang Kotak memiliki bentuk gelombang yang simetris dengan durasi yang sama pada setengah siklus kotak dengan setengah siklus lainnya (interval yang teratur). Sobat Rekomend dapat melihat tampilan Gelombang Kotak pada gambar di atas (b).
3. Bentuk Gelombang Persegi (Rectanguler Waveform)
Gelombang Persegi, juga dikenal sebagai Gelombang Rectangular, memiliki bentuk yang hampir serupa dengan Gelombang Kotak.
Namun, interval waktu antara kondisi Tinggi dan Rendah tidak tetap atau tidak memiliki durasi yang sama. Sobat Rekomend dapat melihat tampilan Gelombang Persegi pada gambar di atas (c).
4. Bentuk Gelombang Gigi Gergaji (Saw Tooth Waveform)
Gelombang Gigi Gergaji, atau yang juga dikenal sebagai Gelombang Saw Tooth, memiliki bentuk yang menyerupai gigi gergaji.
Pada Gelombang Gigi Gergaji ini, tegangan naik secara linear dari titik 0 ke titik tertinggi (+V), kemudian turun secara tiba-tiba ke titik terendah (0) tanpa jeda atau peralihan yang halus.
Gelombang Gigi Gergaji ini digunakan dalam rangkaian televisi, terutama pada TV yang masih menggunakan tabung CRT, serta sebagai pemicu (trigger) dalam rangkaian digital. Sobat Rekomend dapat melihat tampilan Gelombang Gigi Gergaji pada gambar (d) di atas.
5. Bentuk Gelombang Segitiga (Triangular Waveform)
Gelombang Segitiga, atau yang dikenal sebagai Bentuk Gelombang Segitiga, memiliki bentuk yang menyerupai segitiga.
Tegangan naik secara linear dari nol (0V) hingga mencapai nilai tertinggi (+V). Tegangan tertinggi ini hanya bertahan sebentar di puncaknya (membentuk puncak tajam), lalu turun secara linear hingga mencapai titik terendahnya (-V).
Di titik terendah, tegangan juga hanya berlangsung sebentar, sehingga membentuk kurva tajam. Sobat Rekomend dapat melihat tampilan Bentuk Gelombang Segitiga pada gambar di atas (e).
Penutup
Demikian artikel ini, Rekomend.id telah membahas mengenai Pengertian Electrical Waveform dan Jenis-jenisnya.
Bentuk Gelombang Listrik, juga dikenal sebagai Jenis-Jenis Waveform, adalah variasi bentuk gelombang yang digunakan dalam elektronika dan ilmu listrik.
Terdapat berbagai jenis bentuk gelombang listrik yang memiliki karakteristik dan kegunaan yang berbeda dalam berbagai aplikasi.
Dalam konteks ini, Rekomend akan menjelaskan Pengertian Electrical Waveform dan Jenis-jenisnya yang umum digunakan dalam dunia elektronika.
Terima kasih telah membaca artikel Pengertian Electrical Waveform dan Jenis-jenisnya ini.
