Rekomend.id – Pengertian dan Spesifikasi Optocoupler PC817. Optocoupler atau disebut juga photocoupler adalah suatu komponen elektronika yang berfungsi sebagai isolator listrik. Optocoupler digunakan untuk mengisolasi sinyal listrik antara dua bagian rangkaian elektronik yang berbeda, sehingga mengurangi risiko terjadinya kerusakan pada komponen elektronik dan meningkatkan keamanan.

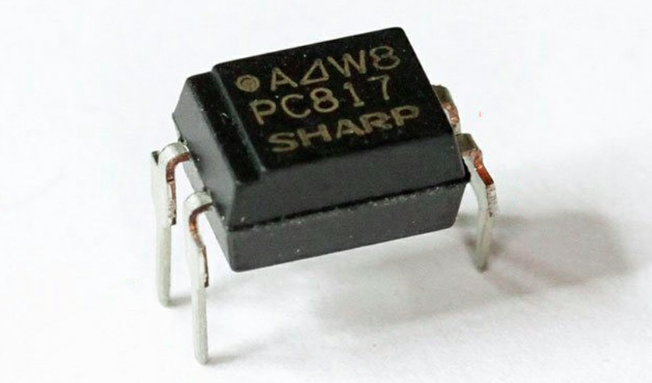

Optocoupler PC817 adalah salah satu jenis optocoupler yang sering digunakan pada rangkaian elektronik. Optocoupler ini memiliki spesifikasi sebagai berikut:
* Tegangan operasi: 5V hingga 30V
* Arus pengoperasian: 16mA
* Tegangan pemutus: 80V
* Tegangan isolasi: 5KV
* Suhu operasi: -30 hingga 100 derajat Celsius
Optocoupler PC817 terdiri dari dua bagian utama, yaitu LED inframerah dan fotodioda. LED inframerah berfungsi sebagai pengirim cahaya inframerah, sedangkan fotodioda berfungsi sebagai penerima cahaya inframerah. Ketika LED diaktifkan, cahaya inframerah akan diteruskan ke fotodioda dan menghasilkan sinyal listrik yang kemudian diisolasi dan diteruskan ke rangkaian elektronik yang lain.
Pengertian Optocoupler PC817
Optocoupler PC817 adalah suatu komponen elektronika yang berfungsi sebagai isolator listrik. Optocoupler ini terdiri dari LED inframerah dan fotodioda yang ditempatkan dalam satu paket kecil. LED inframerah berfungsi sebagai pengirim cahaya inframerah, sedangkan fotodioda berfungsi sebagai penerima cahaya inframerah.
Ketika LED diaktifkan, cahaya inframerah akan diteruskan ke fotodioda dan menghasilkan sinyal listrik yang kemudian diisolasi dan diteruskan ke rangkaian elektronik yang lain. Optocoupler PC817 banyak digunakan dalam rangkaian elektronik untuk mengisolasi sinyal listrik antara dua bagian rangkaian elektronik yang berbeda, sehingga mengurangi risiko terjadinya kerusakan pada komponen elektronik dan meningkatkan keamanan.
Spesifikasi
Berikut adalah spesifikasi Optocoupler PC817:
1. Tegangan operasi: 5V hingga 30V
2. Arus pengoperasian: 16mA
3. Tegangan pemutus: 80V
4. Tegangan isolasi: 5KV
5. Suhu operasi: -30 hingga 100 derajat Celsius
Optocoupler PC817 memiliki tegangan operasi yang dapat bervariasi mulai dari 5V hingga 30V, dan membutuhkan arus pengoperasian sebesar 16mA. Tegangan pemutus pada optocoupler ini mencapai 80V, sedangkan tegangan isolasi mencapai 5KV.
Suhu operasi pada Optocoupler PC817 dapat mencapai rentang suhu yang cukup lebar, yaitu -30 hingga 100 derajat Celsius. Optocoupler PC817 banyak digunakan dalam aplikasi elektronik yang membutuhkan isolasi sinyal listrik, seperti pada rangkaian power supply, rangkaian motor driver, dan sebagainya.
Rangkaian Optocoupler IC PC817
Gambar di atas menunjukkan diagram rangkaian Optocoupler IC PC817. IC seperti PC817 digunakan sebagai komponen penting dalam menswitch rangkaian DC.
Rangkaian optocoupler di atas menggunakan Photo-Transistor dan berfungsi sebagai sakelar transistor biasa. Phototransistor berbasis optocoupler digunakan dalam rangkaian ini. LED IR dikontrol melalui saklar ‘S1’. Setelah saklar diaktifkan, arus dari baterai 9V mengalir melalui resistor 10K ke LED. Resistor ‘R1’ digunakan untuk mengontrol intensitas LED.
Jika nilai resistansi dikurangi, intensitas LED akan meningkat sehingga transistor mendapatkan gain yang tinggi.
Di sisi lain rangkaian, phototransistor dikontrol melalui IR LED. Setelah LED menghasilkan cahaya IR, phototransistor akan terhubung dan tegangan output akan menjadi ‘0’, sehingga beban yang terhubung di luar akan dimatikan.
Penting untuk diingat bahwa menurut datasheet IC PC817, arus kolektor transistor adalah 50mA. Resistor ‘R2’ memberikan tegangan output sebesar 5V dan digunakan sebagai pull up. Optocoupler berdasarkan phototransistor digunakan dalam desain rangkaian ini melalui mikrokontroler untuk mendeteksi pulsa tanpa gangguan.
Cara kerja optocoupler ini sangat mudah, namun penggunaannya melalui berbagai perangkat membutuhkan spesifikasi yang berbeda-beda. Rangkaian input optocoupler membutuhkan resistor pembatas arus, sedangkan pada output, perlu memperbaiki pin output logika melalui pin daya. Setelah sinyal inframerah dihasilkan, kondisi logika akan berubah dari ‘1’ menjadi ‘0’ karena adanya perubahan aliran arus.
Fungsi dan Contoh penggunaan
Optocoupler PC817 adalah komponen elektronik yang digunakan untuk menghubungkan dan mengisolasi dua sirkuit elektronik yang berbeda. Fungsi utama optocoupler adalah untuk mencegah gangguan listrik antara dua sirkuit, serta untuk memastikan keselamatan dalam aplikasi yang membutuhkan isolasi listrik.
Beberapa contoh penggunaan optocoupler PC817 antara lain:
1. Pengendalian daya pada rangkaian motor DC
2. Pengendalian pada rangkaian relay
3. Deteksi pulsa atau sinyal pada rangkaian audio
4. Kontrol switch pada rangkaian elektronik lain
5. Pengaturan kecepatan pada rangkaian DC motor
6. Pengendalian lampu LED
Optocoupler ini juga sering digunakan dalam aplikasi yang membutuhkan isolasi listrik, seperti penggunaan dalam rangkaian audio, rangkaian daya, rangkaian komunikasi, dan rangkaian instrumentasi. Kelebihan dari penggunaan optocoupler adalah dapat mengurangi noise pada sinyal yang melewati sirkuit, serta mengurangi risiko terjadinya korsleting dan kerusakan pada sirkuit.
Baca juga:
- Jenis dan Cara Kerja Optocoupler
- Karakteristik dan Daftar Persamaan STR W6753
- Fungsi dan spesifikasi dari IC 555
Penutup
Dalam artikel ini, rekomend.id telah menjelajahi tentang optocoupler PC817 dan bagaimana komponen ini dapat digunakan dalam berbagai aplikasi elektronik. Optocoupler-PC817 adalah jenis optocoupler yang umum digunakan dalam rangkaian elektronik untuk memisahkan sinyal input dan output serta menyediakan isolasi galvanik.
Dalam optocoupler PC817, terdapat sebuah LED inframerah yang menghasilkan cahaya inframerah saat diberikan tegangan, dan fotodioda yang merespons cahaya inframerah tersebut. Ketika cahaya inframerah dari LED mencapai fotodioda, fotodioda akan menghasilkan arus yang sebanding dengan intensitas cahaya yang diterimanya.
Kelebihan utama optocoupler PC817 adalah kemampuannya untuk memisahkan galvanik sinyal input dan output. Dengan adanya isolasi galvanik, optocoupler-PC817 dapat melindungi komponen elektronik sensitif dari lonjakan tegangan, noise, dan interferensi elektromagnetik yang mungkin terjadi pada sinyal input. Hal ini sangat penting dalam aplikasi yang memerlukan isolasi galvanik, seperti pengendalian daya, pengendali motor, dan pengendali optik.
Optocoupler PC817 juga dapat digunakan untuk menghubungkan perangkat dengan level tegangan yang berbeda. Misalnya, optocoupler ini dapat menghubungkan mikrokontroler dengan rangkaian tingkat daya yang menggunakan tegangan lebih tinggi. Dalam hal ini, optocoupler berfungsi sebagai pemisah sinyal dan melindungi mikrokontroler dari tegangan yang berlebihan.
Selain itu, optocoupler-PC817 juga memiliki respons waktu yang cepat, dengan kecepatan beralih yang tinggi. Ini membuatnya ideal untuk aplikasi yang memerlukan operasi waktu nyata dan pemrosesan sinyal yang cepat.
Dengan keunggulan-keunggulan ini, optocoupler PC817 telah menjadi pilihan populer di dunia elektronik. Dalam berbagai aplikasi, seperti pengendali daya, pengendali motor, dan komunikasi data, optocoupler-PC817 dapat memberikan isolasi galvanik yang diperlukan, proteksi sinyal, dan kompatibilitas tegangan yang lebih baik.
Dalam artikel ini, rekomend.id telah membahas berbagai aspek tentang optocoupler-PC817, termasuk prinsip kerjanya, kegunaan, dan manfaatnya dalam rangkaian elektronik. Dengan memahami fungsi dan karakteristik optocoupler PC817, kita dapat memanfaatkannya secara efektif dalam desain dan aplikasi elektronik kita. Dalam kesimpulan, optocoupler PC817 merupakan komponen yang penting dan berguna dalam dunia elektronik modern.
