Rekomend.id – Mengenal Persamaan Transistor C5929 dan Datasheetnya. Datasheet adalah dokumen teknis yang berisi informasi lengkap mengenai suatu komponen elektronik, seperti transistor, termasuk spesifikasi listrik, termal, dan mekanik, karakteristik kinerja, dan cara penggunaan yang direkomendasikan. Dalam artikel ini, kita akan membahas mengenai datasheet dan persamaan transistor C5929.

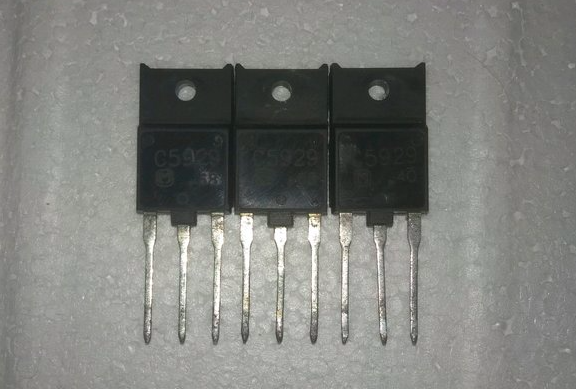

Transistor C5929 adalah jenis transistor NPN yang biasa digunakan sebagai saklar atau penguat sinyal dalam rangkaian elektronik. Persamaan dasar untuk transistor ini adalah:
Ic = hfe x Ib
di mana Ic adalah arus kolektor, Ib adalah arus basis, dan hfe adalah gain DC (penguatan DC) dari transistor tersebut. Dalam persamaan ini, hfe menunjukkan hubungan antara arus kolektor dan arus basis dalam transistor C5929.
Dalam datasheet transistor C5929, terdapat informasi detail mengenai spesifikasi listrik, termal, dan mekanik dari transistor tersebut, karakteristik kinerja, dan cara penggunaan yang direkomendasikan. Dengan memperhatikan datasheet ini, kita dapat memilih transistor yang tepat untuk aplikasi tertentu, serta merancang rangkaian elektronik yang efisien dan andal. Oleh karena itu, sangat penting untuk memahami datasheet dan persamaan transistor C5929 dalam penggunaannya dalam rangkaian elektronik.
Persamaan Transistor C5929
Persamaan transistor C5929 adalah sebagai berikut:
Ic = hfe x Ib
di mana Ic adalah arus kolektor, Ib adalah arus basis, dan hfe adalah gain DC (penguatan DC) dari transistor tersebut. Persamaan ini menunjukkan hubungan antara arus kolektor dan arus basis dalam transistor C5929. Dengan mengetahui nilai hfe, kita dapat menghitung arus kolektor yang dihasilkan dari arus basis yang diberikan. Persamaan ini penting dalam merancang rangkaian elektronik yang menggunakan transistor C5929 sebagai saklar atau penguat sinyal.
Daftar Persamaan Transistor C5929
Terdapat beberapa transistor yang dapat digunakan sebagai pengganti C5929, di antaranya:
- C2499
- C5803
- BU2527AF
- ST1519FX
- D5048
- C3644
- C5517
- D5048
- C4430
- C4423
- C5823
- J6812
- ST1510FK
Namun, sebelum mengganti transistor C5929 dengan jenis yang lain, kita perlu memperhatikan kesamaan fitur dan spesifikasi antara transistor yang digunakan sebagai pengganti dengan C5929. Selain itu, transistor pengganti yang digunakan harus memiliki fitur tegangan yang sama atau lebih tinggi.
Kita juga harus memperhatikan konfigurasi susunan pin kaki dari transistor pengganti yang akan digunakan. Konfigurasi pin kaki transistor pengganti mungkin berbeda dengan C5929, sehingga perlu diperhatikan dengan baik. Untuk mengetahui spesifikasi dan konfigurasi pin dari transistor pengganti, kita dapat mengacu pada datasheet yang dikeluarkan oleh produsen transistor tersebut.
Fungsi dan Penggunaan
Transistor C5929 adalah jenis transistor NPN yang memiliki berbagai fungsi dan penggunaan dalam rangkaian elektronik. Berikut adalah beberapa fungsi dan penggunaan transistor C5929:
- Saklar: Transistor C5929 dapat digunakan sebagai saklar dalam rangkaian elektronik, di mana transistor ini dapat mengontrol arus listrik yang mengalir pada suatu rangkaian. Dalam mode saklar, transistor C5929 akan beroperasi pada kondisi saturasi atau cut-off.
- Penguat Sinyal: Transistor C5929 juga dapat digunakan sebagai penguat sinyal dalam rangkaian elektronik, di mana transistor ini dapat meningkatkan amplitudo sinyal yang diberikan pada basis transistor dan menghasilkan sinyal yang lebih besar pada keluaran.
- Stabilisator Tegangan: Dalam rangkaian elektronik, transistor C5929 dapat digunakan sebagai komponen stabilisator tegangan yang dapat mempertahankan tegangan keluaran dalam batas yang diinginkan.
- Amplifier Daya: Transistor C5929 dapat digunakan sebagai amplifier daya dalam rangkaian elektronik, di mana transistor ini dapat menghasilkan daya output yang cukup besar pada tegangan yang relatif rendah.
- Inverter: Transistor C5929 dapat digunakan sebagai komponen dalam rangkaian inverter yang mengubah sinyal input menjadi sinyal output yang berkebalikan.
Transistor C5929 sangat umum digunakan dalam rangkaian elektronik karena kemampuannya dalam mengontrol arus listrik dan meningkatkan amplitudo sinyal. Oleh karena itu, penting untuk memahami fungsi dan penggunaan transistor C5929 dalam rangkaian elektronik untuk memastikan performa yang optimal dari rangkaian tersebut.
Tips Penggunaan
Transistor jenis C5929 sering digunakan pada sirkuit horisontal atau regulator TV berwarna untuk fungsi sebagai saklar atau switch tegangan tinggi guna menghasilkan tegangan induksi pada flyback.
Transistor ini rentan mengalami panas akibat arus dan tegangan tinggi yang mengalir. Oleh karena itu, dibutuhkan pendingin yang memadai untuk menangani panas yang dihasilkan oleh transistor.
Selain itu, kerusakan pada transistor C5929 sering terjadi akibat tegangan balik yang muncul akibat induksi trafo flyback. Agar transistor ini tidak cepat rusak, sebaiknya memeriksa kondisi kapasitor resonan dan dioda dumper yang berada di sekitar transistor ketika mengalami masalah.
Datasheet Persamaan Transistor C5929
Berikut adalah karakteristik Persamaan Transistor C5929
| Jenis | NPN |
|---|---|
| Kemasan paket | TO 220 |
| Serial | 2SC5929 |
| Arus kolektor max. | 12:00 AM |
| Tegangan kolektor – emitor max. | 600 V |
| Tegangan basis – kolektor max. | 1550 V |
| Tegangan bias basis max. | 7 V |
| Disisipasi kolektor max. | 50 W |
| Frekuensi kerja | 3 MHz |
| Tingkat penguatan | Max. 400 |
| Suhu kerja | Max. 150 °C |
Penutup
Demikianlah pembahasan rekomend.id mengenai datasheet dan persamaan transistor C5929. Datasheet merupakan dokumen teknis yang berisi informasi tentang spesifikasi dan karakteristik suatu komponen elektronik, seperti transistor. Dalam menggunakan transistor C5929, penting untuk memperhatikan persamaan transistor pengganti yang dapat digunakan dengan memperhatikan kesamaan fitur dan spesifikasi.
Selain itu, perlu juga memperhatikan konfigurasi susunan pin kaki transistor pengganti yang akan digunakan, karena belum tentu sama dengan aslinya. Untuk memperoleh informasi tersebut, datasheet yang dikeluarkan oleh produsen transistor sangatlah penting.
Dalam artikel ini juga dibahas mengenai fungsi dan penggunaan transistor C5929 pada rangkaian elektronik, di antaranya sebagai saklar, penguat sinyal, stabilisator tegangan, amplifier daya, dan inverter. Karena transistor C5929 rentan mengalami panas, maka diperlukan pendingin yang memadai untuk menangani panas yang dihasilkan oleh transistor.
Selain itu, kerusakan pada transistor C5929 sering terjadi akibat tegangan balik yang muncul akibat induksi trafo flyback.
Dengan memahami datasheet dan persamaan transistor C5929, serta fungsi dan penggunaannya, diharapkan dapat membantu para pembaca dalam merancang dan memperbaiki rangkaian elektronik yang membutuhkan penggunaan transistor ini.
