Rekomend.id – Persamaan IC Vertikal TV: Solusi Ampuh untuk Perbaikan TV Sobat. Jika Sobat pernah bertanya-tanya tentang apa itu Persamaan IC Vertikal TV, bagaimana cara kerjanya, atau bahkan cara memperbaiki masalah yang mungkin terjadi padanya, maka artikel ini adalah sumber informasi yang tepat bagi Sobat.
Persamaan IC Vertikal TV
Sebelum kita terjun ke dalam perincian teknisnya, mari kita pahami terlebih dahulu apa yang dimaksud dengan Persamaan IC Vertikal TV.
“Persamaan IC Vertikal TV” mengacu pada rangkaian terpadu (IC) yang bertanggung jawab untuk mengatur dan mengontrol tampilan gambar vertikal pada layar TV.
Dalam kata lain, IC Vertikal TV bertanggung jawab untuk menggerakkan balok elektron dari atas ke bawah, memastikan tampilan gambar yang tepat dan terperinci pada layar Sobat.
Fungsi dan Peran Utama Persamaan IC Vertikal TV
IC Vertikal TV memainkan peran kunci dalam menghasilkan tampilan gambar yang sempurna di layar TV Sobat. Berikut adalah beberapa fungsi utama yang dimainkan oleh Persamaan IC Vertikal TV:
- Vertical Deflection: IC ini bertanggung jawab untuk mengarahkan elektron pada layar dari atas ke bawah dalam pola tertentu, sehingga menciptakan gambar vertikal yang lengkap.
- Vertical Synchronization: Salah satu tugas krusial IC ini adalah menjaga sinkronisasi vertikal yang tepat, menghindari distorsi atau gangguan pada tampilan gambar.
- Vertical Size Control: Persamaan IC Vertikal TV memungkinkan pengaturan ukuran vertikal tampilan gambar, memungkinkan Sobat untuk menyesuaikan ukuran layar TV sesuai preferensi Sobat.
- Protection Features: IC ini juga menyediakan fitur perlindungan untuk mencegah kerusakan pada TV akibat gangguan vertikal yang tidak terduga.
Mengenal Lebih Dekat dengan Persamaan IC Vertikal TV
IC Vertikal TV adalah salah satu komponen kritis dalam TV modern, dan pemahaman yang mendalam tentangnya dapat membantu Sobat dalam perbaikan dan pemeliharaan TV Sobat.
Berikut adalah beberapa poin penting yang perlu Sobat ketahui tentang Persamaan IC Vertikal TV:
- Desain dan Struktur Internal: IC Vertikal TV terdiri dari transistor dan komponen-komponen lain yang terintegrasi dengan baik untuk menciptakan sirkuit yang rumit namun efisien.
- Lingkup Pekerjaan IC Vertikal TV: IC ini bekerja pada frekuensi tertentu dan memiliki mekanisme yang memastikan balok elektron bergerak secara cepat dan presisi.
- Konektor dan Kabel Penghubung: Pada beberapa TV, IC Vertikal TV dapat terhubung ke komponen lain melalui konektor dan kabel khusus, yang memungkinkan transmisi data dan sinyal secara efisien.
- Troubleshooting Masalah IC Vertikal TV: Ketika ada masalah dengan tampilan gambar vertikal, seringkali Penyamaan IC Vertikal TV menjadi terduga. Dalam kasus seperti itu, mengganti atau memperbaiki IC tersebut mungkin diperlukan.
- Ketersediaan Suku Cadang: Memastikan Sobat mendapatkan IC Vertikal TV yang tepat dan berkualitas tinggi sangat penting untuk perbaikan yang berhasil. Pastikan Sobat membeli dari pemasok yang tepercaya dan menawarkan suku cadang asli.
Cara Memperbaiki Masalah IC Vertikal TV: Tips dan Trik
Saat TV Sobat menghadapi masalah dengan tampilan gambar vertikal, jangan panik. Beberapa masalah dapat diselesaikan dengan mudah tanpa perlu memanggil teknisi.
Di bawah ini adalah beberapa tips dan trik yang dapat membantu Sobat memperbaiki masalah pada IC Vertikal TV:
- Periksa Kabel dan Koneksi: Pastikan semua kabel dan konektor yang terhubung ke IC Vertikal TV terpasang dengan benar. Terkadang, masalah dapat terjadi karena koneksi yang longgar.
- Pengaturan Ukuran Vertikal: Coba atur ukuran vertikal pada TV Sobat melalui menu pengaturan. Beberapa masalah dapat diselesaikan dengan hanya menyesuaikan ukuran gambar.
- Perhatikan Tanda-tanda Kerusakan: Jika ada gambar berkedip, goyang, atau distorsi vertikal lainnya, ini mungkin menunjukkan bahwa IC Vertikal TV perlu diganti.
- Matikan dan Nyalakan Ulang: Terkadang, masalah kecil pada IC Vertikal TV dapat diselesaikan dengan mematikan TV dan menyalakannya kembali setelah beberapa saat.
- Cari Bantuan Profesional: Jika masalah persisten atau Sobat tidak yakin mengenai perbaikan, lebih baik meminta bantuan dari teknisi berpengalaman.
Persamaan LA 78141
Berikut adalah beberapa persamaan IC vertikal seri LA 78141 yang dapat Sobat gunakan saat memperbaiki TV dengan masalah garis horizontal atau cacat vertikal.
- STV9302A (1.8A) = LA78040 (1.8A) = STV9302B = AN5522 = STV9378 (1.8A) = TDA9302H = LA78045 (2.2A) = TDA8178 (2A) = 78141 = STV9379 (2.6A) = STV8172 = STV9326 = TDA8172 = TDA8172 (2.5A).
Perlu diingat bahwa LA7840 (1.8A = LA7841 = LA7845 (2.2A) berbeda secara fisik dengan LA78141 (2.2A).
- LA7837 (1.7A) = LA7838 (2.2A).
- IX0640 = LA7830 (1.8A) = LA7832 (2.2A).
- TDA4863AJ (3A) = TDA4865 (3.8A).
- TDA3653B = berbeda secara fisik dengan TDA3653C (1.5A).
- TDA4866 (2A) = TDA4867J + 2.5A).
- TA8403K (1.8A) = KIA8403K (1.8A) = TA8427K (2.2A) dari Toshiba.
Jadi, jika Sobat mengalami kesulitan mencari IC asli yang rusak, Sobat bisa menggunakan salah satu dari IC vertikal di atas sebagai penggantinya.
Datasheet LA78141
Mendapatkan datasheet sangatlah penting agar tidak merusak IC atau komponen lain di bagian Vertikal. Silakan unduh datasheet LA78xxx.
(Note: LA78xxx adalah kode generik yang mencakup berbagai seri IC vertikal, seperti LA78040, LA78041, LA78045, dan sebagainya. Pastikan Sobat mengunduh datasheet yang sesuai dengan nomor seri spesifik yang Sobat gunakan.)

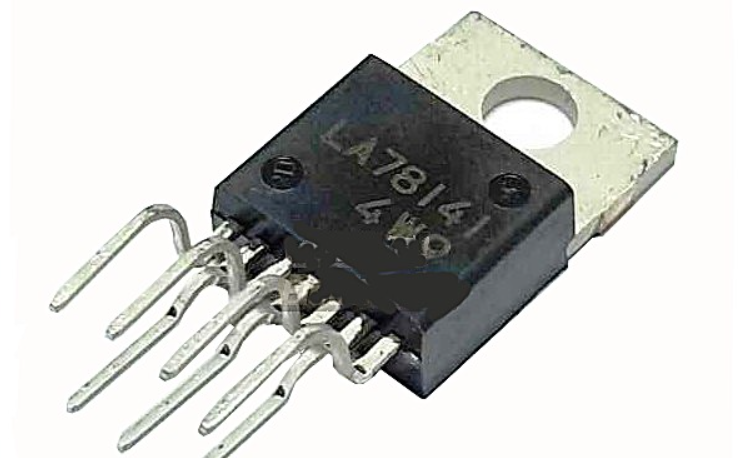

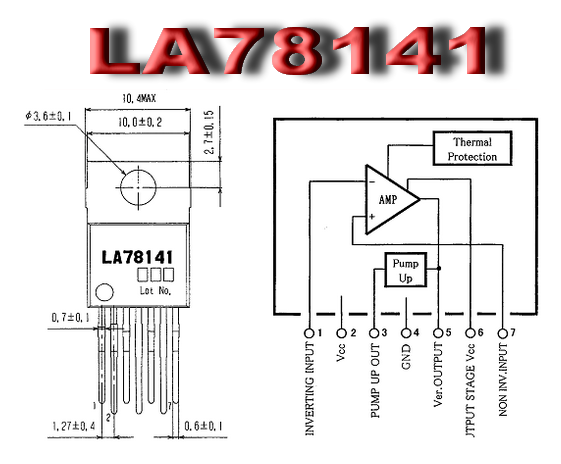

Skema PinOut IC LA78141, LA 78041, LA78040, LA78045
Di bawah ini terdapat skema diagram atau susunan kaki dari IC vertikal seri LA78xx.
LA78141 = LA78045
- Input inverting
- VCC
- Pump-up output
- GND
- Output
- Output stage VCC
- Input non-inverting
Dalam berbagai aplikasi di mesin TV, ada yang menggunakan power supply VCC simetris dan ada pula yang menggunakan power supply tunggal. Jika menggunakan power supply simetris, maka tegangan di kaki Ground IC vertikal akan mendapatkan tegangan negatif.
