Rekomend.id – Datasheet dan Skema IC TDA2005. Pada artikel ini, akan dibahas mengenai datasheet dan skema IC TDA2005. IC TDA2005 merupakan salah satu jenis integrated circuit (IC) yang digunakan untuk aplikasi penguat audio pada perangkat elektronik seperti speaker aktif, radio, dan amplifier.
IC TDA2005 memiliki kemampuan untuk menghasilkan output suara yang jernih dan stabil, sehingga sering digunakan oleh para ahli di bidang audio.
Datasheet IC TDA2005 dapat ditemukan di berbagai situs web elektronik. Dalam datasheet ini, terdapat informasi mengenai spesifikasi teknis IC TDA2005, termasuk daya output maksimum, impedansi input dan output, tegangan operasi, dan berbagai parameter lainnya.
Selain itu, datasheet juga berisi skema rangkaian dasar dan catu daya yang digunakan untuk mengoperasikan IC TDA2005.
Skema rangkaian dasar IC TDA2005 juga dapat ditemukan di berbagai sumber, seperti buku-buku elektronik dan situs web khusus.
Skema rangkaian tersebut terdiri dari beberapa komponen seperti resistor, kapasitor, dan induktor yang saling terhubung untuk membentuk penguat audio. Dalam skema tersebut, terdapat pula keterangan mengenai nilai-nilai komponen dan cara merakitnya.
Dalam penggunaannya, IC TDA2005 dapat dioperasikan dengan mudah oleh siapa saja, baik oleh pemula maupun ahli di bidang elektronik.
Namun, sebelum mengoperasikan sebaiknya mempelajari terlebih dahulu mengenai spesifikasi teknis dan skema rangkaian dasarnya. Hal ini dilakukan agar dapat bekerja secara optimal dan memberikan hasil suara yang terbaik.
Deskripsi
IC TDA2005 didesain khusus sebagai penguat Kelas B dengan sistem penguat audio ganda. Komponen ini memiliki output penguat audio/stereo sebesar 20 watt dan banyak digunakan dalam rangkaian radio atau audio stereo mobil.

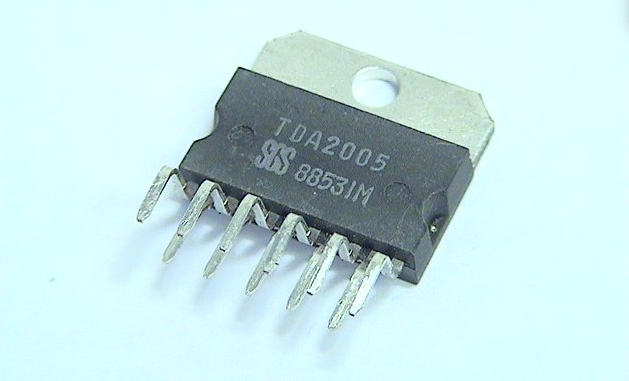

Selain itu, IC TDA2005 sering digunakan sebagai penguat daya karena kapasitas arusnya yang tinggi mencapai 3,5 Amps. Desain komponen ini tersedia dalam kemasan kecil dengan 11 pin dalam paket MULTI WATT-11.
Pada penggunaan sebagai penguat audio stereo, IC TDA2005 dapat menggerakkan beban impedansi listrik yang sangat kecil, yaitu 1,6 ohm. Sedangkan dalam konfigurasi jembatan, daya keluaran bisa lebih dari 20 watt.
Amplifier TDA2005 sering digunakan untuk mengatur penguatan di radio dan pemutar musik. Kapasitas arusnya yang tinggi membantu mampu menggerakkan woofer dan pengeras suara.
Penguat jenis ini juga digunakan sebagai dioda pelindung untuk menggerakkan beban induktif yang berat. Jika rangkaian penguat audio perlu diatur, maka IC TDA2005 adalah pilihan terbaik.
Selain itu, IC TDA2005 juga dikenal sebagai penguat audio berdaya rendah yang tersedia dengan biaya yang sangat rendah. Kapasitas arusnya yang tinggi memudahkan dalam merancang rangkaian penguat daya.
Gain tegangan maksimum yang dicapai oleh amplifier bervariasi dan dapat digunakan di beberapa jenis perangkat penghasil suara seperti radio, pemutar musik, woofer, dan speaker.
Datasheet
Berikut adalah datasheet dan fitur :
- Terdiri dari penguat ganda dengan 11 pin
- Output 2 x 10W
- Dilengkapi dengan termal proteksi
- Dilengkapi dengan proteksi terhadap lonjakan tegangan
- Dilengkapi dengan proteksi terhadap speaker
- Memiliki penguatan sebesar 90dB
- Sirkuit yang lebih sederhana
- Tegangan kerja antara 8V – 18V
- Tegangan maksimum sebesar 28V
- Arus maksimum mencapai 150 mA
- Tegangan puncak sebesar 40V/50ms
- Disipasi daya sebesar 30W
- Daya keluaran maksimum mencapai 22W
- Mendukung desain stereo jembatan
- Suhu operasi maksimum mencapai 150 °C
- Distorsi harmonik mencapai 10%.
Cara Kerja dan Skema
Cara kerja amplifier TDA2005 sangat mudah dan sederhana. Keunggulan utamanya adalah fleksibilitas yang dapat diberikan dengan atau tanpa operasi bootstrap. Amplifier ini biasanya digunakan dalam merancang sirkuit penguat stereo dan jembatan.

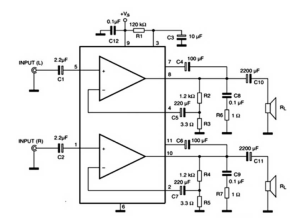

Gambar di bawah ini menunjukkan diagram rangkaian penguat stereo yang menggunakan. Dalam rangkaian ini, penguatan sinyal maksimum yang dapat diperoleh adalah 51 dB.
Hubungkan sirkuit ke pin yang sesuai pada penguat TDA2005 seperti yang ditunjukkan pada diagram di atas. Pada rangkaian penguat stereo ini, op-amp input (L) merujuk pada saluran audio kiri dan op-amp input lainnya (R) merujuk pada saluran audio kanan.
Rangkaian penguat ini dikenal sebagai rangkaian penguat terintegrasi stereo dengan kualitas amplifikasi tinggi. Pada sirkuit ini, speaker terhubung ke pin output 8 dan 10. Kapasitor output digunakan untuk menghilangkan noise pada sinyal, sedangkan kapasitor input digunakan untuk mengurangi fluktuasi pada catu daya yang diberikan.
Sirkuit ini juga dikenal sebagai amplifier stereo 2 x 10W karena mampu menggerakkan dua speaker 10W pada masing-masing ujung outputnya. Jika penguat TDA2005 digunakan untuk menggerakkan speaker 20W melalui rangkaian penguat jembatan, maka penguatan tegangan maksimum yang dapat dicapai mencapai 50dB.
Persamaan TDA2005
- TDA2005R
- TDA2005M
- TDA2005S
- TDA2009
- TDA2040
- TDA7377
- TDA7379
- TDA7249
- TDA1554
- TDA2030
- LM4871
Contoh Fungsi dan Penggunaan
IC TDA2005 adalah sebuah amplifier audio yang dapat digunakan dalam berbagai aplikasi. Berikut ini adalah beberapa contoh fungsi dan penggunaannya :
- Amplifier mobil: digunakan sebagai amplifier audio pada sistem audio mobil untuk meningkatkan kualitas suara pada speaker mobil.
- Amplifier stereo: digunakan sebagai amplifier stereo untuk sistem audio di rumah atau di tempat lain. Dengan output penguat audio/stereo sebesar 20 watt, komponen ini cocok untuk menggerakkan speaker kecil hingga sedang.
- Amplifier subwoofer: digunakan sebagai amplifier subwoofer untuk menghasilkan suara bass yang lebih dalam dan kuat.
- Amplifier untuk speaker aktif: digunakan sebagai amplifier pada speaker aktif yang dilengkapi dengan power supply internal.
- Amplifier untuk headphone: digunakan sebagai amplifier untuk headphone, yang akan meningkatkan volume dan kualitas suara yang dihasilkan.
- Amplifier untuk instrumen musik: digunakan sebagai amplifier untuk instrumen musik seperti gitar atau keyboard.
Dalam semua aplikasi tersebut, memberikan kinerja yang andal dan berkualitas tinggi, serta mudah dioperasikan dan diintegrasikan ke dalam sistem audio yang ada.
Konfigurasi
| Pin | Keterangan |
|---|---|
| 1 | Input + A |
| 2 | Input – A |
| 3 | SVRR |
| 4 | Input – B |
| 5 | Input + B |
| 6 | Ground |
| 7 | Bootstrap B |
| 8 | Output B |
| 9 | Vcc |
| 10 | Output A |
| 11 | Bootstrap A |
Penutup
Dalam artikel ini, rekomend.id telah membahas tentang datasheet dan fitur dari IC TDA2005, seperti output 2 x 10W, proteksi terhadap lonjakan tegangan, termal, dan speaker, serta tegangan kerja dan daya keluaran maksimum yang dapat dicapai.
Kita juga telah melihat skema rangkaian penguat stereo yang menggunakan IC TDA2005, yang dapat memberikan penguatan sinyal maksimum 51dB.
Rangkaian ini disebut sebagai rangkaian penguat terintegrasi stereo dengan amplifikasi berkualitas tinggi, yang dapat menggerakkan dua speaker 10W di setiap ujung outputnya.
IC TDA2005 adalah pilihan yang bagus untuk digunakan dalam merancang sirkuit penguat stereo dan jembatan. Dalam penggunaannya, IC TDA2005 mudah dioperasikan dan memiliki keuntungan dari sisi fleksibilitasnya yang dapat diberikan dengan atau tanpa operasi bootstrap.
Semoga artikel ini dapat memberikan gambaran yang jelas tentang IC TDA2005 dan memberikan ide untuk penggunaannya dalam berbagai aplikasi audio.
