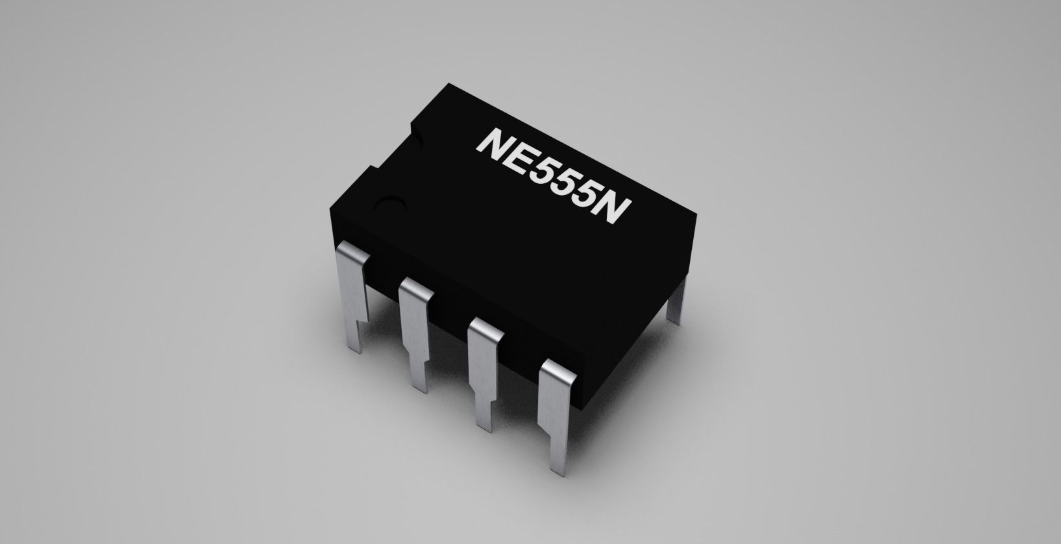

Rekomend.id – Fungsi dan Spesifikasi dari IC 555. IC 555 adalah salah satu IC (Integrated Circuit) yang populer dan serbaguna yang banyak digunakan dalam proyek elektronik. IC ini dirancang untuk berfungsi sebagai osilator dan timer dalam rangkaian elektronik.
IC 555 memiliki tiga pin utama, yaitu pin 1 (Ground), pin 2 (Trigger), dan pin 3 (Output). Selain itu, IC 555 juga memiliki dua pin kontrol, yaitu pin 4 (Reset) dan pin 5 (Control Voltage).
Fungsi utama dari IC 555 adalah untuk menghasilkan sinyal osilator dengan frekuensi tertentu dan memicu tindakan pada waktu tertentu. IC 555 dapat digunakan dalam berbagai aplikasi elektronik, seperti alarm, timer, saklar waktu, modulator frekuensi, dan lain sebagainya.
Spesifikasi IC 555 juga cukup menarik, dengan rentang tegangan operasi dari 4,5V hingga 18V dan kemampuan untuk menghasilkan pulsa dengan durasi dari 1 mikrodetik hingga beberapa menit. IC 555 juga memiliki kemampuan untuk menghasilkan output yang relatif stabil dan dapat diatur menggunakan resistor eksternal dan kapasitor.
Dengan berbagai kelebihan dan kemampuannya yang serbaguna, IC 555 tetap menjadi salah satu IC yang paling populer dan banyak digunakan dalam dunia elektronik.
Pengertian IC 555
IC 555 adalah singkatan dari Integrated Circuit 555, yang juga dikenal sebagai timer IC atau osilator IC. IC 555 adalah IC yang populer dan serbaguna dalam dunia elektronik, yang banyak digunakan dalam berbagai aplikasi elektronik seperti timer, saklar waktu, modulator frekuensi, dan lain sebagainya.
IC 555 pertama kali diperkenalkan oleh perusahaan Signetics pada tahun 1971 dan sejak itu telah menjadi salah satu IC paling populer dan banyak digunakan dalam dunia elektronik. IC 555 terdiri dari beberapa transistor, resistor, dan kapasitor yang diatur sedemikian rupa untuk membentuk sebuah rangkaian yang dapat menghasilkan sinyal osilator dan timer.
IC 555 memiliki tiga pin utama yaitu pin 1 (Ground), pin 2 (Trigger), dan pin 3 (Output), serta dua pin kontrol yaitu pin 4 (Reset) dan pin 5 (Control Voltage). IC 555 dapat dioperasikan dengan rentang tegangan antara 4,5V hingga 18V dan dapat menghasilkan output dengan durasi yang dapat diatur dari beberapa mikrodetik hingga beberapa menit.
Karena kemampuannya yang serbaguna, IC 555 masih menjadi salah satu IC yang paling populer dan banyak digunakan hingga saat ini.
Spesifikasi
Berikut adalah beberapa spesifikasi dari IC 555:
- Rentang tegangan operasi: Integrated Circuit 555 dapat dioperasikan dalam rentang tegangan antara 4,5V hingga 18V DC.
- Konsumsi daya: Konsumsi daya Integrated Circuit 555 relatif rendah, biasanya sekitar 10 mW hingga 15 mW pada tegangan 5V.
- Frekuensi osilasi: Integrated Circuit 555 dapat menghasilkan osilasi dengan frekuensi antara beberapa Hz hingga beberapa kHz.
- Durasi pulsa: Integrated Circuit 555 dapat menghasilkan output berupa pulsa dengan durasi yang dapat diatur antara beberapa mikrodetik hingga beberapa menit.
- Output: Integrated Circuit 555 memiliki output yang dapat diatur dan dapat menghasilkan sinyal output dengan bentuk gelombang yang berbeda, seperti gelombang persegi, gelombang segitiga, dan gelombang sinusoidal.
- Konfigurasi: Integrated Circuit 555 dapat dikonfigurasi dalam beberapa mode operasi, seperti mode monostable, mode astable, dan mode bistable.
- Toleransi: Integrated Circuit 555 memiliki toleransi yang baik dan dapat diandalkan dalam menghasilkan output yang stabil dan akurat.
- Temperatur operasi: Integrated Circuit 555 dapat dioperasikan pada suhu antara -40°C hingga 85°C, sehingga cocok digunakan dalam berbagai lingkungan operasi.
- Kemasan: Integrated Circuit 555 tersedia dalam berbagai kemasan, termasuk kemasan DIP (Dual Inline Package) dan SMD (Surface Mount Device).
- Aplikasi: Integrated Circuit 555 dapat digunakan dalam berbagai aplikasi elektronik, seperti timer, saklar waktu, modulator frekuensi, alarm, dan lain sebagainya.
Dengan spesifikasi yang serbaguna dan dapat diandalkan, Integrated Circuit 555 masih menjadi salah satu IC yang paling populer dan banyak digunakan dalam dunia elektronik.
Fungsi dan contoh Penggunaan
Integrated Circuit 555 memiliki fungsi utama sebagai osilator dan timer dalam rangkaian elektronik. Berikut adalah beberapa contoh penggunaan Integrated Circuit 555:
-
Timer
Integrated Circuit 555 dapat digunakan sebagai timer dalam berbagai aplikasi, seperti saklar waktu, timer tahan lama, timer mati-mati, dan lain sebagainya. Contohnya adalah dalam alat pengukur interval waktu, pompa air otomatis, dan alarm yang dapat diatur.
-
Osilator
Integrated Circuit 555 dapat digunakan sebagai osilator untuk menghasilkan sinyal gelombang persegi, segitiga, atau sinusoidal dengan frekuensi tertentu. Contohnya adalah dalam rangkaian synthesizer musik, kontrol motor DC, dan modulator frekuensi.
-
Saklar sentuh
Integrated Circuit 555 dapat digunakan dalam rangkaian saklar sentuh, di mana sinyal input yang lemah dapat digunakan untuk mengaktifkan saklar dengan menggunakan Integrated Circuit 555 sebagai penguat sinyal. Contohnya adalah dalam pengendalian sistem keamanan dengan sensor sentuh, sensor suara, atau sensor cahaya.
-
Alarm
Integrated Circuit 555 dapat digunakan dalam rangkaian alarm dengan menghasilkan output suara atau bunyi yang diinginkan. Contohnya adalah dalam alat deteksi asap, detektor gerakan, dan alarm anti-maling.
-
Konverter DC-DC
Integrated Circuit 555 dapat digunakan sebagai konverter DC-DC untuk mengubah tegangan DC dari satu level ke level yang lain. Contohnya adalah dalam rangkaian konverter buck, konverter boost, dan konverter flyback.
-
Inverter
Integrated Circuit 555 dapat digunakan sebagai inverter untuk mengubah sinyal DC menjadi AC. Contohnya adalah dalam rangkaian inverter untuk aplikasi listrik rumah tangga.
Dalam aplikasi elektronik, Integrated Circuit 555 sering digunakan karena kemampuannya yang serbaguna dan mudah digunakan. Dengan fungsi dan contoh penggunaannya yang beragam, Integrated Circuit 555 tetap menjadi salah satu IC yang paling populer dan banyak digunakan dalam dunia elektronik.
Kelebihan dan Kelemahan
Berikut adalah kelebihan dan kelemahan dari Integrated Circuit 555:
Kelebihan:
- Serbaguna: Integrated Circuit 555 dapat digunakan dalam berbagai aplikasi dan mode operasi.
- Mudah ditemukan: Integrated Circuit 555 tersedia di pasar elektronik dan mudah ditemukan.
- Harga terjangkau: Harga Integrated Circuit 555 relatif terjangkau dibandingkan dengan IC yang lebih canggih.
- Mudah digunakan: Integrated Circuit 555 mudah dipelajari dan dioperasikan bahkan oleh pemula dalam bidang elektronika.
- Stabil dan akurat: Integrated Circuit 555 memiliki toleransi yang baik dan dapat diandalkan dalam menghasilkan output yang stabil dan akurat.
Kelemahan:
- Tidak cocok untuk frekuensi yang sangat tinggi: Integrated Circuit 555 tidak cocok untuk digunakan dalam frekuensi yang sangat tinggi.
- Rentang tegangan terbatas: Integrated Circuit 555 hanya dapat dioperasikan dalam rentang tegangan tertentu, yaitu 4,5V hingga 18V DC.
- Terbatas pada keluaran kecil: Integrated Circuit 555 memiliki batasan pada keluaran kecil, sehingga tidak dapat mengendalikan beban yang besar.
- Memerlukan komponen tambahan: Beberapa mode operasi Integrated Circuit 555 memerlukan komponen tambahan, seperti resistor dan kapasitor, yang memerlukan perhitungan dan penyesuaian yang tepat.
- Tidak efisien dalam penggunaan daya: Integrated Circuit 555 tidak efisien dalam penggunaan daya dan dapat memakan daya yang cukup besar pada saat digunakan dalam mode operasi tertentu.
Meskipun memiliki kelemahan tertentu, Integrated Circuit 555 tetap menjadi salah satu IC yang paling populer dan banyak digunakan dalam dunia elektronik karena kelebihannya yang serbaguna dan mudah digunakan.
Baca juga:
Penutup
Demikianlah artikel rekomend.id. Integrated Circuit 555 merupakan salah satu IC yang sangat populer dan serbaguna dalam dunia elektronik. IC ini memiliki fungsi utama sebagai osilator dan timer dalam rangkaian elektronik. Integrated Circuit 555 dapat digunakan dalam berbagai aplikasi dan mode operasi, seperti timer, osilator, saklar sentuh, alarm, konverter DC-DC, dan inverter.
Meskipun memiliki kelemahan tertentu, seperti rentang tegangan terbatas dan tidak efisien dalam penggunaan daya, Integrated Circuit 555 tetap menjadi salah satu IC yang paling populer dan banyak digunakan karena kelebihannya yang mudah ditemukan, mudah digunakan, dan dapat diandalkan.
Dengan demikian, Integrated Circuit 555 dapat menjadi pilihan yang tepat dalam merancang rangkaian elektronik yang beragam.
