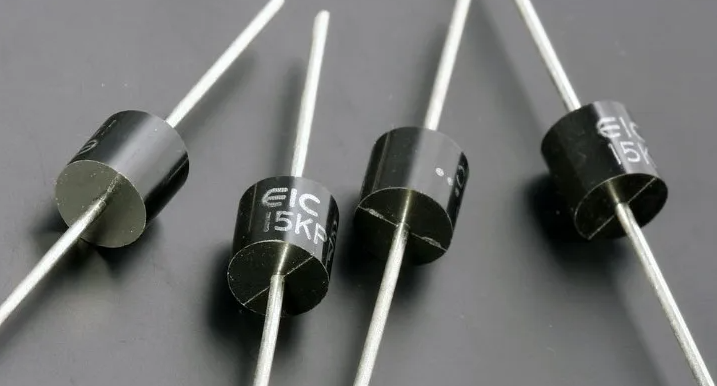

Rekomend.id – Fungsi Dioda dan Cara Mengukurnya. Dalam dunia elektronika, dioda adalah salah satu komponen penting yang memiliki berbagai fungsi yang sangat beragam.

Dioda tidak hanya berperan sebagai penyearah dan penghambat arus listrik, tetapi juga memiliki peran penting dalam berbagai aplikasi elektronika, seperti sensor cahaya, sensor panas, pengganda tingkat tegangan, dan banyak lagi.

Pemahaman yang baik tentang Fungsi Dioda dan Cara Mengukurnya adalah kunci dalam merancang dan memelihara perangkat elektronika yang efisien dan handal.

Dalam artikel ini, kita akan menjelajahi berbagai Fungsi Dioda dan Cara Mengukurnya dioda dengan tepat. Mari kita mulai dengan memahami dasar-dasar fungsi dioda sebelum melangkah ke cara mengukurnya.

Fungsi Dioda

Pada pandangan awal, dioda berfungsi sebagai penyearah dan penghambat arus listrik yang memasuki rangkaian elektronika.

Namun, jika dianalisis secara lebih mendalam, sebenarnya terdapat banyak fungsi dari dioda yang perlu diketahui.

Antara fungsi dioda adalah sebagai berikut:

1. Dioda berfungsi sebagai alat yang berguna dalam pembentukan sensor cahaya.
2. Dioda juga berperan sebagai salah satu komponen dalam pembentukan sensor panas.
3. Dioda digunakan untuk meningkatkan tegangan arus listrik.
4. Dioda berperan sebagai penyearah aliran arus listrik dalam rangkaian elektronika.
5. Dioda dapat berfungsi sebagai indikator.
6. Dioda juga digunakan sebagai penghambat aliran arus listrik dalam rangkaian elektronika.
7. Dioda dapat digunakan dalam rangkaian VCO (Voltage Controlled Oscillator).
8. Dioda membantu dalam menjaga stabilitas tegangan arus listrik.
9. Fungsi dioda juga sebagai komponen pelindung atau saklar.
10. Dioda dapat digunakan untuk mengubah arus AC menjadi arus DC, dan berbagai fungsi lainnya.

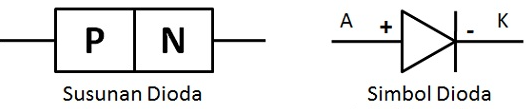

Simbol Dioda

Gambar di bawah ini menunjukkan bahwa Dioda adalah komponen elektronika aktif yang terdiri dari dua jenis bahan, yaitu bahan tipe-p dan tipe-n:

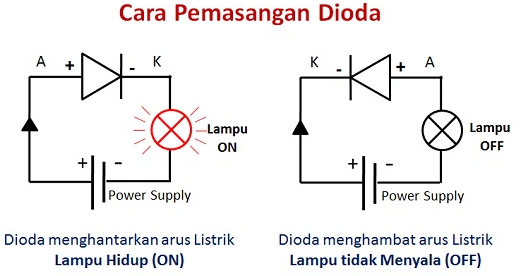

Prinsip Kerja Dioda

Untuk menjelaskan prinsip kerja Dioda dalam mengizinkan atau menghalangi aliran arus listrik dengan lebih jelas, berikut ini adalah contoh dasar dari rangkaian pemasangan dan penggunaan Dioda dalam sebuah rangkaian elektronika.

Cara Mengukur Dioda dengan Multimeter

Untuk memastikan apakah Dioda berfungsi dengan baik sesuai dengan perannya, perlu dilakukan pengukuran terhadap Dioda tersebut menggunakan Multimeter (AVO Meter).

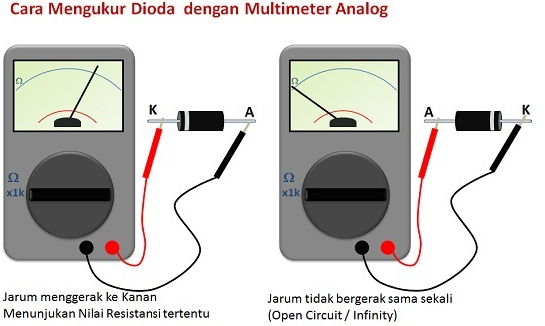

Cara Mengukur Dioda dengan Multimeter Analog

Berikut langkah-langkah untuk menguji Dioda menggunakan Multimeter (AVO Meter):

1. Atur Posisi Saklar pada Posisi OHM (Ω) x1k atau x100.
2. Sambungkan Probe Merah ke Terminal Katoda (dengan tanda gelang).
3. Sambungkan Probe Hitam ke Terminal Anoda.
4. Baca hasil pengukuran yang ditampilkan di Display Multimeter.
5. Pastikan jarum pada Display Multimeter bergerak ke arah kanan.
6. Sekarang, balikkan Probe Merah ke Terminal Anoda dan Probe Hitam ke Terminal Katoda (dengan tanda gelang).
7. Baca hasil pengukuran di Display Multimeter kembali.
8. Pastikan bahwa jarum tidak bergerak.
9. Jika jarum bergerak pada langkah 8, maka Dioda tersebut mungkin sudah rusak.

Cara Mengukur Dioda dengan Multimeter Digital

Biasanya, Multimeter Digital memiliki fitur pengukuran untuk fungsi Dioda. Namun, jika tidak tersedia, kita juga dapat mengukur Dioda menggunakan fungsi Ohm pada Multimeter Digital.

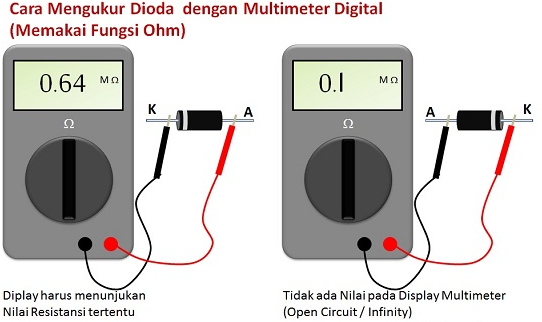

Cara Mengukur Dioda dengan menggunakan Multimeter Digital
(Fungsi Ohm / Ohmmeter)

Berikut langkah-langkah untuk menguji Dioda menggunakan Multimeter Digital:

1. Atur Posisi Saklar pada Posisi OHM (Ω).
2. Hubungkan Probe Hitam ke Terminal Katoda (dengan tanda gelang).
3. Hubungkan Probe Merah ke Terminal Anoda.
4. Baca hasil pengukuran yang ditampilkan di Display Multimeter.
5. Display harus menunjukkan nilai tertentu (misalnya 0.64MOhm).
6. Selanjutnya, balikkan Probe Hitam ke Terminal Anoda dan Probe Merah ke Katoda.
7. Baca hasil pengukuran di Display Multimeter lagi.
8. Jika nilai resistansinya adalah Infinity (tak terhingga) atau Open Circuit, ini menandakan bahwa Dioda tersebut mungkin sudah rusak.

Cara Mengukur Dioda dengan Multimeter Digital
(Menggunakan Fungsi Dioda)

Berikut langkah-langkah untuk menguji Dioda menggunakan Multimeter:

1. Atur Posisi Saklar pada Posisi Dioda.
2. Hubungkan Probe Hitam ke Terminal Katoda (dengan tanda gelang).
3. Hubungkan Probe Merah ke Terminal Anoda.
4. Baca hasil pengukuran yang ditampilkan di Display Multimeter.
5. Display harus menunjukkan nilai tertentu (misalnya 0.42 V).
6. Selanjutnya, balikkan Probe Hitam ke Terminal Anoda dan Probe Merah ke Katoda.
7. Baca hasil pengukuran di Display Multimeter lagi.
8. Jika tidak terdapat nilai tegangan pada Display Multimeter, ini menandakan bahwa Dioda tersebut mungkin sudah rusak.

Mengenal Jenis – jenis Dioda

Setelah memahami Fungsi Dioda dan Cara Mengukurnya, Rekomend akan membahas Mengenal Jenis – jenis Dioda.

Walaupun memiliki bentuk yang sederhana, penggunaan dioda sangat umum dalam berbagai rangkaian elektronika. Di pasar, Sobat Rekomend akan menemukan berbagai jenis dioda dengan beragam model, ukuran, dan bentuknya.

Namun, jika dianalisis berdasarkan karakteristik dan fungsinya, biasanya jenis dioda dapat dibagi menjadi beberapa tipe.

Berikut adalah beberapa jenis dioda:

1. Dioda Biasa.
2. Dioda Bridge.
3. Light Emitting Diode (LED).
4. Dioda Zener.
5. Dioda Varactor.
6. PD (Photo Diode).
7. Dioda Tunnel.

Penutup

Demikian artikel ini, Rekomend.id telah membahas mengenai Fungsi Dioda dan Cara Mengukurnya.

Dengan demikian, Fungsi Dioda dan Cara Mengukurnya adalah aspek penting dalam dunia elektronika yang membantu dalam berbagai aplikasi dan pemecahan masalah dalam perangkat elektronik kita.

Dengan pemahaman yang baik tentang berbagai jenis dioda dan bagaimana cara mengukurnya, kita dapat mengoptimalkan kinerja rangkaian elektronika kita dan menjaga agar perangkat-perangkat tersebut berfungsi dengan baik sesuai dengan kebutuhan kita.

Semoga informasi ini bermanfaat dalam perjalanan Sobat Rekomend dalam dunia elektronika.

Terima kasih telah membaca artikel Fungsi Dioda dan Cara Mengukurnya ini.
