Rekomend.id – Frekuensi & Tegangan Osiloskop – Kunci untuk Analisis Sirkuit Elektronik. Dalam dunia elektronik, pemahaman yang mendalam tentang frekuensi dan tegangan sangatlah penting, terutama dalam analisis sinyal. Salah satu alat utama yang digunakan untuk memvisualisasikan dan mengukur kedua parameter ini adalah osiloskop. Dengan kemampuan untuk menampilkan bentuk gelombang listrik secara real-time, osiloskop memungkinkan teknisi dan insinyur untuk mengamati karakteristik tegangan dan frekuensi dari sinyal listrik yang sedang dianalisis.
Dalam artikel ini, kita akan membahas berbagai aspek mengenai frekuensi dan tegangan yang dapat diukur dengan osiloskop, serta bagaimana alat ini berfungsi dalam membantu proses desain, debugging, dan pengembangan teknologi. Dengan memahami hubungan antara frekuensi dan tegangan, kita dapat lebih baik dalam mengoptimalkan kinerja sirkuit elektronik dan meningkatkan efektivitas sistem yang kita bangun.
Mengenal Osiloskop dan Kegunaannya
Sebelum membahas frekuensi & tegangan osiloskop, Rekomend membahas osiloskop dan kegunaannya.

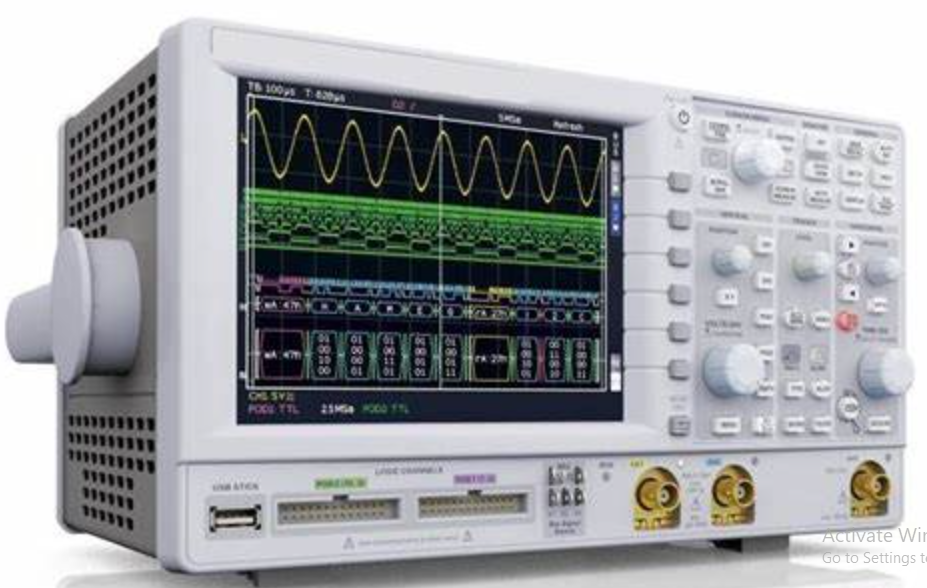

Osiloskop, sering disingkat “scope”, adalah alat elektronik yang umum digunakan untuk memvisualisasikan dan menganalisis bentuk gelombang listrik. Dengan osiloskop, pengguna dapat melihat sinyal tegangan dalam bentuk grafik, yang memudahkan mereka untuk mengamati bentuk, amplitudo, frekuensi, dan karakteristik waktu sinyal listrik dari waktu ke waktu.
Osiloskop memiliki beragam aplikasi di bidang elektronik, telekomunikasi, serta sains dan teknik lainnya. Berikut adalah beberapa cara umum pemanfaatannya:
1. Visualisasi Bentuk Gelombang:
Osiloskop mampu menampilkan bentuk gelombang listrik secara langsung, memungkinkan pengguna untuk menganalisis data secara real-time, termasuk bentuk sinyal, amplitudo, frekuensi, dan karakteristik waktu.
2. Pengukuran Sinyal:
Alat ini memberikan pengukuran yang akurat, seperti tegangan, arus, frekuensi, periode, serta waktu naik dan turun. Pengukuran ini penting untuk menganalisis rangkaian elektronik.
3. Pemecahan Masalah dan Debugging:
Osiloskop sangat berguna untuk mengidentifikasi dan memperbaiki kesalahan pada sirkuit. Dengan mengamati bentuk gelombang di berbagai titik, teknisi dapat menemukan masalah seperti distorsi sinyal, noise, gangguan, serta anomali tegangan.
4. Analisis Integritas Sinyal:
Di dalam sistem digital yang berkecepatan tinggi, menjaga integritas sinyal adalah hal yang krusial. Osiloskop digunakan untuk menganalisis kualitas sinyal, mengukur distorsi, dan mengevaluasi kinerja transmisi data serta sinyal clock.
5. Analisis Domain Waktu:
Alat ini memberikan tampilan sinyal dalam domain waktu, yang membantu teknisi mempelajari kejadian transien, hubungan waktu, dan masalah sinkronisasi. Ini sangat berguna dalam menganalisis sinyal berdenyut dan fenomena yang berubah seiring waktu.
6. Analisis Domain Frekuensi:
Dengan tambahan alat seperti Fast Fourier Transform (FFT), osiloskop dapat menganalisis sinyal dalam domain frekuensi, memungkinkan pengguna untuk menentukan konten frekuensi, harmonik, distorsi, dan karakteristik spektral.
7. Karakterisasi dan Verifikasi Sinyal:
Osiloskop membantu dalam memverifikasi desain dan kinerja sirkuit elektronik. Insinyur dapat membandingkan bentuk gelombang aktual dengan yang diharapkan, serta memastikan kepatuhan terhadap kode dan standar.
8. Penelitian dan Pengembangan:
Osiloskop berperan penting dalam penelitian dan pengembangan. Alat ini digunakan untuk menganalisis teknologi baru, menguji prototipe, serta mengevaluasi kinerja sistem dan perilaku sistem elektronik yang kompleks.
9. Pendidikan dan Pelatihan:
Banyak lembaga pendidikan memanfaatkan osiloskop untuk mengajarkan prinsip elektronika, analisis sinyal, dan pemecahan masalah sirkuit. Dengan alat ini, siswa dapat memvisualisasikan dan memahami perilaku sinyal listrik dengan lebih baik.
Menghitung Tegangan pada Osiloskop
Pada pembahasan frekuensi & tegangan osiloskop, Rekomend membahas cara menghitung tegangan pada Osiloskop.
Seperti yang terlihat pada gambar di bawah, bentuk gelombang sinus sudah jelas, dan kita tinggal menghitung tegangan. Pertama, kita perlu menghitung amplitudonya, yaitu Vpp (volt peak-to-peak) dari gelombang tersebut. Besaran yang terukur adalah 3,4 divisi (3 kotak penuh + 2 garis di dalam kotak, di mana setiap garis bernilai 0,2). Jika tombol volt/div yang digunakan adalah 5 volt/div, maka nilai Vpp dari gelombang sinus tersebut dapat dihitung sebagai berikut:
Vpp=3,4div×5volt/div=17volt
Dengan demikian, nilai Vpp adalah 17 volt. Untuk mendapatkan nilai Vrms (volt root mean square), kita cukup membagi Vpp dengan akar 2 atau mengalikan Vpp dengan 0,707. Maka, kita dapat menghitungnya sebagai berikut:
Vrms=17volt×0,707≈12,019volt
Ini sesuai dengan nilai yang tertera pada transformator.
Menghitung Frekuensi pada Osiloskop
Pada pembahasan frekuensi & tegangan osiloskop, Rekomend membahas cara menghitung frekuensi pada Osiloskop.
Setelah mengetahui cara menghitung tegangan, sekarang kita akan menghitung frekuensi menggunakan osiloskop. Pertama-tama, atur posisi atas dan bawah agar lebih mudah dalam menghitung periode satu gelombang, seperti yang ditunjukkan pada gambar di bawah.
Untuk menghitung frekuensi, kita perlu mengetahui periode gelombang tersebut. Berdasarkan analisis dari gambar, kita dapat melihat bahwa periode (dari ujung simpul kiri hingga kanan) adalah:
Periode=10div×2ms/div=20ms
Dengan periode yang diketahui, kita dapat menghitung frekuensi menggunakan rumus:
f=T1=20ms1=0,02s1=50Hz
Dengan demikian, dari pengukuran menggunakan osiloskop, output transformator menunjukkan tegangan sebesar 12,019 volt dengan frekuensi AC 50 Hz.
Jenis-Jenis Osiloskop
Pada artikel frekuensi & tegangan osiloskop, Rekomend juga membahas jenis-jenis Osiloskop.
Ada dua jenis osiloskop yang umum digunakan: analog dan digital. Osiloskop analog menangkap dan menampilkan bentuk gelombang tegangan dalam bentuk aslinya, sedangkan osiloskop digital menggunakan konverter analog-ke-digital untuk menangkap dan menyimpan informasi dalam format digital. Saat ini, sebagian besar teknisi lebih memilih osiloskop digital untuk debugging dan desain karena menawarkan lebih banyak fitur dan kemudahan.
Osiloskop digital dapat dibagi menjadi lima kategori, mulai dari yang serbaguna dan lebih terjangkau hingga yang lebih kompleks dengan fungsionalitas tingkat lanjut dan akurasi yang lebih tinggi. Berikut adalah penjelasan tentang masing-masing jenis:
1. Osiloskop Penyimpanan Digital (DSO):
Ini adalah jenis osiloskop digital yang paling umum. DSO ideal untuk aplikasi desain yang membutuhkan multisaluran berkecepatan tinggi atau pengulangan rendah.
2. Osiloskop Fosfor Digital (DPO):
DPO memiliki pendekatan arsitektur yang berbeda dibandingkan DSO. Ia menyediakan sumbu Z (intensitas) secara real-time, menjadikannya alat serba guna yang sangat baik untuk berbagai aplikasi. DPO sering digunakan untuk analisis tingkat lanjut, pengujian masker komunikasi, debugging sinyal digital terputus, desain digital berulang, dan aplikasi yang memerlukan pengaturan waktu.
3. Osiloskop Sinyal Campuran (MSO):
Jenis DSO ini dirancang untuk menampilkan dan membandingkan sinyal analog dan digital. MSO adalah pilihan utama untuk debugging sirkuit digital dengan pemicu digital yang kuat, kemampuan akuisisi resolusi tinggi, dan alat analisis yang efektif.
4. Osiloskop Domain Campuran (MDO):
Osiloskop ini menawarkan kemampuan yang sama seperti MSO, tetapi juga dilengkapi dengan penganalisis spektrum bawaan. Hal ini memungkinkan MDO untuk melakukan debugging RF selain analisis sinyal analog dan digital.
5. Osiloskop Pengambilan Sampel Digital:
Dirancang untuk analisis sinyal berkecepatan sangat tinggi, osiloskop ini mendukung analisis jitter dan noise dengan akuisisi jitter yang sangat rendah. Osiloskop ini mampu mencapai bandwidth dan pengaturan waktu berkecepatan tinggi yang sepuluh kali lebih baik daripada osiloskop lain untuk sinyal yang berulang.
Baca juga:
- Panduan Lengkap Mengukur Frekuensi dan Tegangan Pada Osiloskop
- Pengertian Osiloskop dan Spesifikasi penentu kinerjanya
- Cara Mengukur Tegangan AC dan Menghitung Frekuensi
Penutup
Demikianlah informasi dari Rekomend.id tentang frekuensi & tegangan osiloskop.
Dalam kesimpulannya, pemahaman mengenai frekuensi dan tegangan pada osiloskop sangat krusial bagi para teknisi dan insinyur di bidang elektronik. Osiloskop tidak hanya memungkinkan pengukuran yang akurat dari kedua parameter ini, tetapi juga memberikan visualisasi yang membantu dalam menganalisis bentuk gelombang sinyal secara real-time.
Dengan memanfaatkan fitur-fitur canggih dari osiloskop, pengguna dapat melakukan troubleshooting, desain, dan pengembangan teknologi dengan lebih efisien. Menguasai cara menghitung dan menginterpretasikan frekuensi dan tegangan akan membawa kita pada pemahaman yang lebih baik tentang perilaku sirkuit elektronik, serta meningkatkan kemampuan kita dalam menciptakan dan mengelola sistem yang lebih kompleks dan handal. Oleh karena itu, osiloskop tetap menjadi alat yang tak tergantikan dalam dunia elektronik modern.
