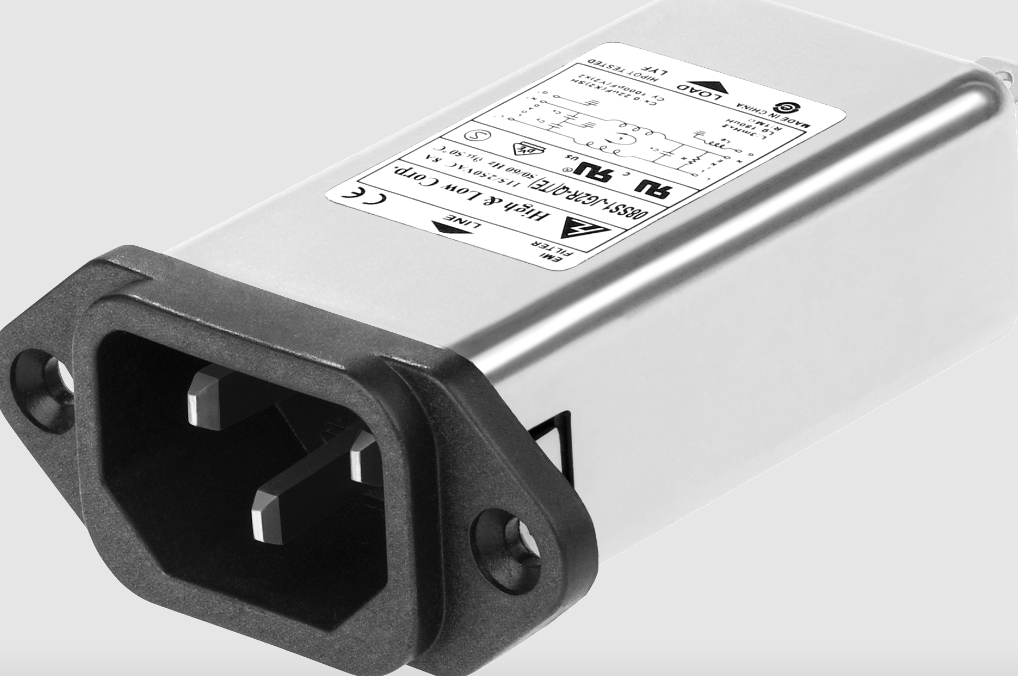

Rekomend.id – Filter Emi – Jenis dan Cara Kerjanya. Filter EMI adalah suatu perangkat yang dirancang untuk mengurangi gangguan elektromagnetik (EMI) yang dihasilkan oleh peralatan listrik atau elektronik. EMI dapat mengganggu kinerja peralatan elektronik lainnya, seperti radio, televisi, dan peralatan medis.
Cara kerja EMI Filter adalah dengan menggunakan komponen elektronik seperti kapasitor, induktor, dan resistor untuk menahan gelombang frekuensi tinggi yang terdapat pada arus listrik. EMI Filter bekerja dengan cara menyerap sinyal frekuensi tinggi dan mencegahnya melewati ke peralatan elektronik lainnya.
Filter EMI terdiri dari dua jenis, yaitu filter mode umum (common mode filter) dan filter mode diferensial (differential mode filter). Filter mode umum bekerja dengan menangkap gangguan elektromagnetik dari dua kabel atau lebih secara bersamaan, sedangkan filter mode diferensial menangkap gangguan elektromagnetik dari satu kabel saja.
Pemilihan jenis EMI Filter yang tepat dan pengaturan posisi perangkat tersebut dalam sirkuit listrik sangat penting untuk mencapai kinerja yang optimal dalam mengurangi EMI. Penting juga untuk memilih EMI Filter yang sesuai dengan frekuensi gelombang yang ingin diredam.
EMI filter adalah perangkat atau sirkuit elektronika yang berguna untuk melindungi peralatan atau rangkaian elektronika dari gangguan gelombang elektromagnetik yang dikeluarkan oleh suatu perangkat elektronika, seperti motor listrik, power supply, inverter, mikroprosessor dll.
Rentang frekuensi noise atau gangguan elektromagnetik ini umumnya berada pada 9KHz hingga 10KHz. Frekuensi noise ini bisa berdampak pada gangguan sinyal dan kinerja rangkaian elektronika.
Kompabilitas merupakan salah satu faktor yang diperhitungkan pada saat mendesain peralatan elektronika. Sehingga perangkat dapat bekerja maksimal dan mampu mengatasi gangguan dari perangkat lain.
Karena itu, EMI Filter digunakan untuk menjaga kestabilan kinerja perangkat elektronika meskipun terdapat interfensi dari peralatan elektronika lain di sekitarnya yang mengeluarkan radiasi gelombang elektromagnetik.
Cara Kerja Filter EMI
Modul EMI Filter umumnya dipasang secara terintegrasi pada rangkaian elektronika untuk mengurangi gangguan frekuensi tinggi yang berasal dari peralatan atau sirkuit elektronika lainnya.
Gangguan frekuensi tinggi sering muncul pada sirkuit elektronika yang beroperasi dalam sistem switching elektronika berkecepatan tinggi, seperti pada rangkaian catu daya ac-matic.
EMI Filter yang digunakan untuk mengurangi gangguan frekuensi tinggi yang berasal dari sirkuit catu daya umumnya menggunakan sistem sirkuit LC. Sirkuit ini memadukan lilitan induktor dan kapasitor untuk menghalau noise dari frekuensi yang tidak diinginkan.
Induktor digunakan untuk memblokir frekuensi tinggi dan meneruskan arus DC yang tidak menyebabkan noise, sedangkan kapasitor digunakan untuk menyalurkan frekuensi tinggi yang mengganggu ke ground.
Desain induktor dan kapasitor yang digunakan pada rangkaian Filter memperhitungkan tingkat kenaikan panas induktor dan daya tahan filter terhadap gangguan elektromagnetik. Hal ini dilakukan untuk mencegah kerusakan rangkaian saat filter beroperasi.
Jenis EMI filter
Dalam rangkaian elektronika, terdapat dua jenis EMI Filter yang umum digunakan, yaitu filter pasif dan aktif.
1. Jenis filter EMI pasif
Filter EMI jenis pasif menggunakan komponen utama berupa kumparan induktor dan kapasitor yang dirangkai dengan konfigurasi tertentu untuk memaksimalkan pengurangan gangguan sinyal elektromagnetik. Jenis filter ini memiliki bentuk yang sederhana dan harga yang lebih terjangkau karena tidak memerlukan komponen aktif.
Untuk meningkatkan performa dalam meredam gangguan frekuensi tinggi, biasanya beberapa tingkat rangkaian filter pasif dirangkai secara seri. Hal ini akan meningkatkan kemampuan filter dalam mengurangi gangguan elektromagnetik pada peralatan elektronik. Meskipun demikian, EMI jenis pasif masih memiliki keterbatasan dalam meredam noise frekuensi yang sangat tinggi.
2. Jenis filter EMI aktif
Filter EMI jenis aktif menggunakan komponen aktif seperti transistor beberapa tingkat atau IC jenis OP-AMP untuk mencapai performa yang lebih optimal dalam meredam gangguan elektromagnetik.
Selain menggunakan jaringan induktor dan kapasitor, EMI jenis aktif dapat mengatur rentang frekuensi pengganggu agar tidak masuk dan mengganggu sirkuit lain.
Sirkuit filter aktif dapat mengontrol tingkat penguatan sinyal frekuensi tinggi yang dihasilkan oleh peralatan elektronik dan menurunkannya ke tingkat yang lebih rendah, sehingga tidak lagi mengganggu sirkuit elektronik lainnya.
Jenis EMI aktif juga memungkinkan untuk mengatur rentang frekuensi pengganggu yang dapat dipangkas atau diredam agar tidak masuk ke dalam sirkuit lainnya. Hal ini membuat EMI jenis aktif lebih fleksibel dalam mengatasi gangguan elektromagnetik pada peralatan elektronik.
Kelebihan Filter EMI
dibawah ini adalah beberapa kelebihan penggunaan EMI filter di dalam rangkaian elektronika :
- Melindungi kerusakan komponen dari sinyal elektromagnetik
- Frekuensi kerja lebih luas, mulai dai 9KHz hingga 1 GHz
- Impedansi filter yang terhubung ke rangkaia tetap, namun impedansi yang terhubung ke filter dapat berubah menyesuaikan frekuensi gangguan
- Mempunyai standar operasional internasional
- Menepis gangguan sinyal dari perangkat luar
- Mengatasi gangguan dari sinyal harmonik
Contoh Penggunaan
- Sistem instrument dirgantara dan militer
- Sistem pengaturan energi
- Peralatan pengujian elektronika
- Peralatan medis
- Komputer
- Sirkuit pengisi daya
- Peralatan mesin industri
- Peralatan elektronika rumah tangga
Penutup
Dalam artikel ini, rekomend.id telah membahas tentang pengertian dan jenis filter EMI. Filter EMI, juga dikenal sebagai filter gangguan elektromagnetik, adalah komponen elektronik yang digunakan untuk mengurangi gangguan elektromagnetik yang dapat mempengaruhi kinerja peralatan elektronik.
Kami telah menjelaskan bahwa EMI adalah gangguan elektromagnetik yang dapat disebabkan oleh sinyal listrik yang dipancarkan oleh peralatan elektronik atau gangguan eksternal, seperti sinyal radio atau gelombang elektromagnetik lainnya. Filter EMI bertujuan untuk menyaring dan menekan gangguan ini agar tidak mempengaruhi peralatan elektronik yang sensitif.
Setiap jenis filter EMI memiliki peran dan fungsi yang berbeda-beda dalam menyaring gangguan elektromagnetik. Pemilihan jenis filter yang tepat harus sesuai dengan kebutuhan dan karakteristik peralatan elektronik yang akan dilindungi.
Dalam memilih filter EMI, penting untuk memahami spesifikasi teknis, performa, dan kebutuhan peralatan elektronik yang akan dilindungi. Konsultasikan dengan ahli atau teknisi elektronik untuk memastikan Sobat Rekom memilih filter yang sesuai dengan kebutuhan Sobat Rekom.
Terima kasih telah membaca artikel ini. Semoga penjelasan tentang pengertian dan jenis filter EMI dapat membantu Sobat Rekom dalam melindungi peralatan elektronik dari gangguan elektromagnetik yang dapat merusak kinerja mereka.
