Rekomend.id – Diagram Timer Mesin Cuci: Panduan Lengkap untuk Memahami dan Mengoperasikan Timer Mesin Cuci. Mesin cuci adalah salah satu penemuan terbaik dalam dunia rumah tangga yang telah mempermudah tugas mencuci pakaian.

Di dalam mesin cuci terdapat berbagai komponen yang bekerja secara bersama-sama untuk memberikan hasil cuci yang baik. Salah satu komponen penting dalam mesin cuci adalah timer. Dalam artikel ini, kita akan membahas secara detail tentang diagram timer mesin cuci.

Apa itu Timer Mesin Cuci?

Timer mesin cuci adalah bagian dari mesin cuci yang bertanggung jawab mengatur waktu dan urutan operasi saat mencuci pakaian. Diagram timer mesin cuci ini memungkinkan pengguna untuk memilih berbagai mode pencucian, mengatur waktu proses, dan menentukan durasi putaran mesin cuci.

Fungsi dan Kegunaan Diagram Timer Mesin Cuci

Diagram Timer mesin cuci memiliki beberapa fungsi penting, di antaranya:

Mengatur waktu pencucian: Timer memungkinkan pengguna untuk memilih waktu pencucian yang sesuai dengan kebutuhan mereka, seperti pencucian cepat atau pencucian intensif.
Menentukan urutan operasi: Timer juga mengontrol urutan operasi pada mesin cuci, seperti pengisian air, pencampuran deterjen, proses pengocokan, pembilasan, dan pengeringan.
Mencegah overloading: Timer membantu mencegah overloading pada mesin cuci dengan membatasi durasi operasi dan memberikan jeda waktu di antara putaran mesin.

Bagian-bagian Utama pada Diagram Timer Mesin Cuci

Ada beberapa bagian utama yang terdapat pada diagram timer mesin cuci, yaitu:

Knob: Knob digunakan untuk memilih mode pencucian dan mengatur waktu pada timer.
Display: Display menampilkan waktu yang dipilih oleh pengguna dan status operasi mesin cuci.
Tombol Start/Stop: Tombol ini digunakan untuk memulai atau menghentikan proses pencucian.
Tombol Reset: Tombol ini berfungsi untuk mengatur ulang timer jika diperlukan.

Memahami Diagram Timer Mesin Cuci 6 Kabel

Diagram timer mesin cuci yang menggunakan 3 kabel umumnya terdapat pada mesin cuci 2 tabung yang tidak dilengkapi dengan motor drain. Mesin cuci jenis ini tidak memiliki fitur untuk mengatur kecepatan putaran mesin sesuai dengan jenis cucian yang akan dicuci.

Knob drain pada mesin cuci ini digunakan hanya untuk membuka atau menutup saluran pembuangan air.

Selain fungsi membuka atau menutup saluran pembuangan air, motor drain selector juga mengatur mode pencucian yang menentukan kecepatan putaran mesin saat mencuci, baik itu cepat/kuat atau lambat.

Oleh karena itu, diagram mesin cuci yang dilengkapi dengan fitur ini memiliki 6 kabel yang terhubung pada timer dan motor drain. Jika Sobat ingin merangkai mesin cuci bekas dengan instalasi baru, berikut adalah pembahasan selengkapnya.

Merangkai Instalasi Mesin Cuci

Agar dapat merangkai instalasi mesin cuci, Sobat harus memahami cara kerja mesin cuci tersebut. Mesin cuci dengan 2 tabung memiliki 1 motor untuk mencuci dan 1 motor untuk mengeringkan.

Motor mencuci, yang disebut wash motor, berfungsi menggerakkan mesin dengan putaran ke kanan dan ke kiri. Fungsi ini dikendalikan oleh sebuah diagram timer mesin cuci.

Sobat dapat mengatur kecepatan putaran motor sesuai dengan jenis cucian, baik itu lambat atau cepat/kuat. Fitur ini terdapat pada mesin cuci dengan jenis timer yang dilengkapi dengan 6 kabel.

Tabung kedua pada mesin cuci adalah tabung pengering. Tabung ini dilengkapi dengan 1 motor yang disebut spin motor yang bergerak hanya ke satu arah.

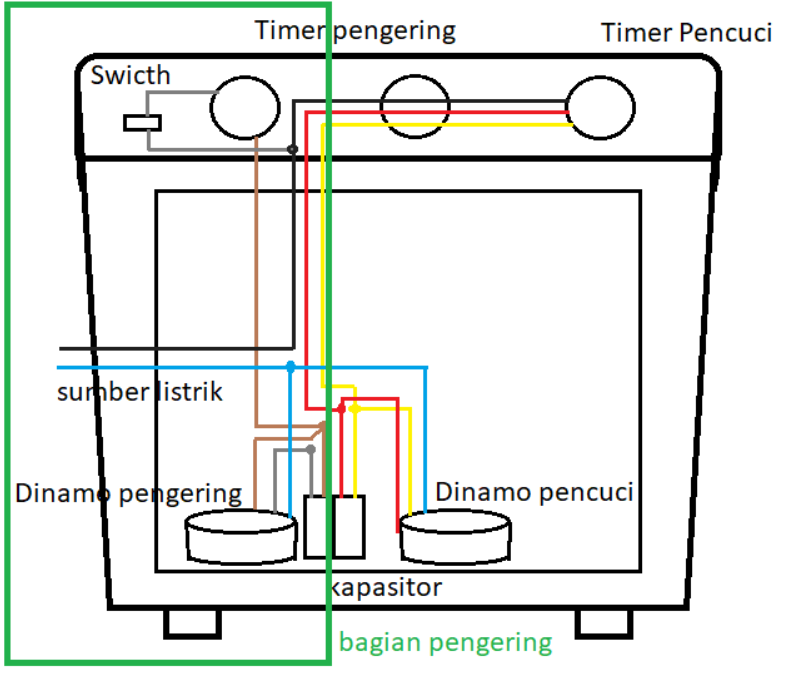

Tabung tersebut dirancang dengan lubang-lubang seperti keranjang dan kecepatannya diatur sangat tinggi agar pakaian bisa menjadi setengah kering. Fungsinya mirip dengan memeras pakaian sebelum menjemurnya. Silakan perhatikan diagram timer mesin cuci berikut ini.

Skema rangkaian diagram timer mesin cuci ini juga terletak di bagian belakang bodi mesin cuci. Di sana terdapat komponen sambungan kabel yang diberi warna untuk memudahkan proses perbaikan.

Merangkai Diagram Timer dengan 6 Kabel

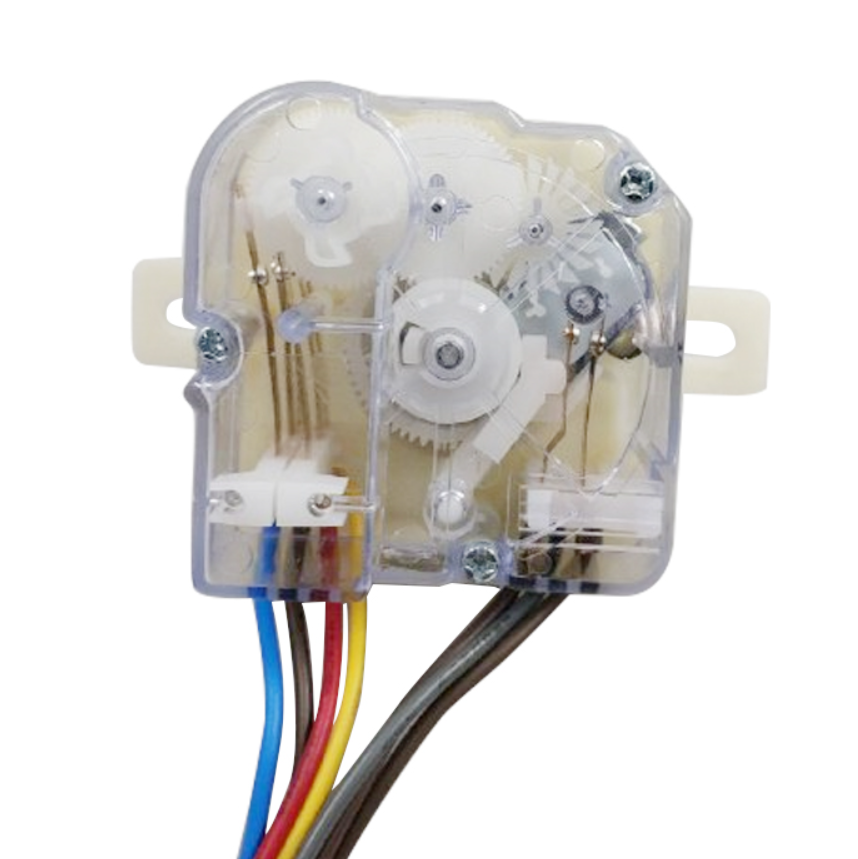

Terdapat perbedaan panjang kabel pada timer mesin cuci dengan 6 kabel ini, hal ini dimaksudkan untuk memudahkan Sobat dalam pemasangannya.

Tiga kabel yang pendek dihubungkan ke spin motor, sedangkan sisanya yang lebih panjang dihubungkan ke kapasitor dan jalur listrik.

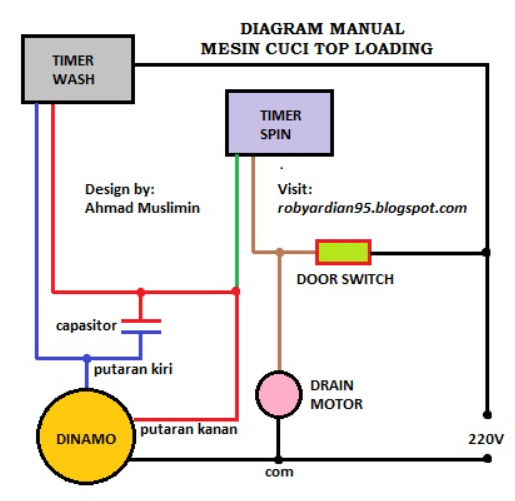

Pada gambar, titik hitam melambangkan sambungan kabel. Diagram timer mencuci pada gambar memiliki 3 kabel pendek yang terhubung ke spin motor melalui 3 titik sambungan. Terdapat 2 kabel terpisah di bagian paling atas yang akan disambungkan ke jalur listrik.

Kabel abu-abu pada timer mencuci terhubung dengan kabel yang memiliki warna yang sama pada spin motor. Sementara itu, kabel hijau dan coklat tua pada spin motor terhubung dengan dua kabel pendek yang tersisa.

Selanjutnya, terdapat 3 kabel panjang pada timer mesin cuci. Kabel coklat akan disambungkan ke jalur listrik AC bersama dengan kabel listrik dari dinamo pencuci. Dengan demikian, tersisa 2 kabel panjang yang belum tersambung.

Salah satu dari kedua kabel tersebut akan disambungkan ke kapasitor. Tidak masalah jika penyambungan kabel ini terpasang bolak-balik.

Diagram timer mesin cuci dengan 6 kabel di atas dapat digunakan sebagai panduan untuk mengubah timer 6 kabel menjadi 3 kabel.

Cara Mengoperasikan Timer Mesin Cuci

Berikut adalah langkah-langkah untuk mengoperasikan timer mesin cuci:

Pilih mode pencucian yang diinginkan dengan memutar knob pada timer.
Atur waktu pencucian yang diinginkan dengan memutar knob waktu.
Pastikan mesin cuci terhubung dengan sumber listrik yang stabil.
Masukkan pakaian ke dalam drum mesin cuci.
Tambahkan deterjen sesuai dengan petunjuk yang tertera pada kemasan.
Tekan tombol Start/Stop untuk memulai proses pencucian.
Tunggu hingga proses pencucian selesai.
Setelah selesai, tekan tombol Stop untuk menghentikan mesin cuci.
Keluarkan pakaian dari mesin cuci dan gantungkan untuk dikeringkan.

Tips dan Trik Menggunakan Timer Mesin Cuci dengan Efisien

Berikut adalah beberapa tips dan trik untuk menggunakan timer mesin cuci dengan efisien:

Baca petunjuk penggunaan: Pastikan Sobat membaca dan memahami petunjuk penggunaan yang disediakan oleh produsen mesin cuci.
Pisahkan pakaian: Pisahkan pakaian berdasarkan warna, jenis kain, dan tingkat kekotoran sebelum mencucinya.
Gunakan deterjen yang tepat: Gunakan deterjen yang sesuai dengan jenis kain dan tingkat kekotoran pakaian.
Jangan overloading: Jangan memasukkan terlalu banyak pakaian ke dalam mesin cuci, karena dapat mengganggu kinerja dan efisiensi mesin.
Jaga kebersihan mesin cuci: Bersihkan mesin cuci secara teratur untuk mencegah penumpukan kotoran dan bakteri.

Perawatan dan Pemeliharaan Timer Mesin Cuci

Untuk menjaga kinerja dan umur panjang timer mesin cuci, perhatikan hal berikut:

Bersihkan timer secara berkala dengan menggunakan kain lembab.
Jangan membasahi bagian dalam timer.
Hindari memutar knob dengan keras atau terlalu sering.
Pastikan sumber listrik yang digunakan sesuai dengan spesifikasi yang tertera pada mesin cuci.
Jika terdapat masalah pada timer, segera hubungi teknisi yang kompeten.

Masalah Umum dan Solusi pada Timer Mesin Cuci

Beberapa masalah umum yang mungkin terjadi pada diagram timer mesin cuci adalah:

Timer tidak berfungsi.

- Pastikan mesin cuci terhubung dengan sumber listrik yang baik.
- Periksa kabel listrik apakah terputus atau rusak.
- Hubungi teknisi jika masalah masih berlanjut.

Timer terjebak pada satu mode operasi.

- Coba putar knob beberapa kali untuk mencoba mengatasi kemacetan pada timer.
- Jika masalah tetap ada, hubungi teknisi untuk perbaikan lebih lanjut.

Display tidak menampilkan waktu yang benar.

- Periksa koneksi antara timer dan display.
- Jika masalah berlanjut, hubungi teknisi untuk pemeriksaan lebih lanjut.

Kesimpulan

Dalam artikel ini, rekomend.id telah membahas tentang diagram timer mesin cuci secara detail. Timer mesin cuci memainkan peran penting dalam mengatur waktu dan urutan operasi saat mencuci pakaian.

Dengan memahami fungsi dan cara mengoperasikan timer mesin cuci dengan benar, Sobat dapat mencuci pakaian dengan lebih efisien dan mendapatkan hasil cuci yang optimal.
