Rekomend.id – Panduan Lengkap Datasheet dan Persamaan Transistor TIP 31. TIP 31 adalah sebuah transistor jenis NPN yang digunakan untuk mengatur daya pada rangkaian elektronik. Dalam datasheet TIP 31, terdapat informasi tentang spesifikasi transistor seperti tegangan kolektor maksimum, arus kolektor maksimum, dan daya kolektor maksimum.

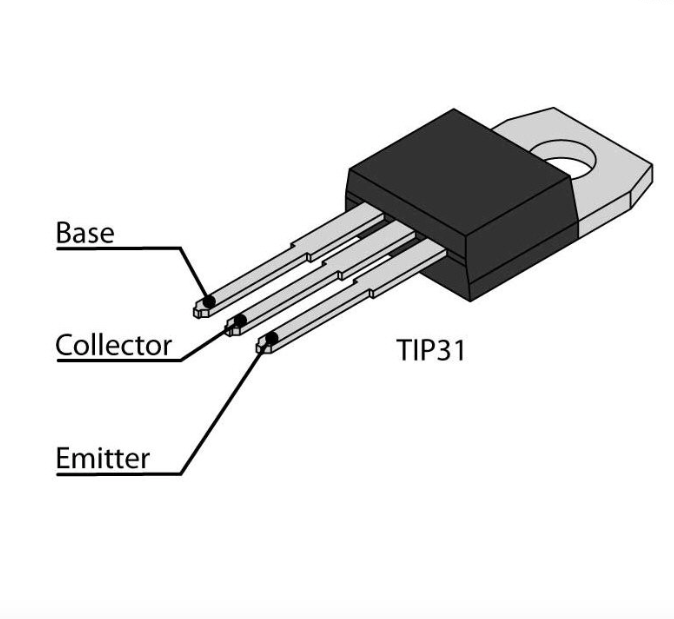

Selain itu, terdapat juga diagram pinout yang menunjukkan letak pin-base, kolektor, dan emitter. Dalam persamaan TIP 31, terdapat persamaan dasar transistor yang menjelaskan hubungan antara arus, tegangan, dan hambatan pada transistor.
Persamaan dasar TIP 31 adalah sebagai berikut:
Ic = β x Ib
Vce = Vcc – (Ic x Rc)
di mana Ic adalah arus kolektor, Ib adalah arus basis, β adalah gain transistor, Vce adalah tegangan kolektor-emitter, Vcc adalah tegangan catu daya, dan Rc adalah hambatan kolektor.
Dalam penggunaannya, TIP 31 sering digunakan untuk mengontrol daya pada rangkaian motor DC, lampu, dan perangkat listrik lainnya. Dengan memahami datasheet dan persamaan TIP 31, kita dapat mengoptimalkan penggunaannya dalam rangkaian elektronik.
Datasheet Transistor TIP 31
Berikut adalah Datasheet Transistor TIP 31 :
| Jenis | NPN |
|---|---|
| Kemasan paket | TO 220 |
| Serial | TIP 31C |
| Arus kolektor max. | 3:00 AM |
| Tegangan kolektor – emitor max. | 100 V |
| Tegangan basis – kolektor max. | 100 V |
| Tegangan bias basis max. | 5 V |
| Disisipasi kolektor max. | 40 W |
| Frekuensi kerja | 3 MHz |
| Tingkat penguatan | 10 – 50 |
| Suhu kerja | Max. 150 °C |
Daftar Persamaan TIP 31
Kita sebenarnya dapat mengganti transistor TIP 31 dengan transistor pengganti lain yang memiliki fitur dan spesifikasi yang sama atau lebih tinggi. Namun, perlu diperhatikan konfigurasi pin kaki transistor pengganti karena bisa berbeda dengan transistor aslinya.
Informasi tentang fitur tegangan dan konfigurasi pin kaki transistor pengganti dapat ditemukan pada datasheet transistor tersebut.
Berikut adalah beberapa contoh transistor yang dapat menjadi pengganti TIP 31:
- 2SB595
- 2SA77
- 2N6134
- 2SA1010
- BD712
- BD912
- 2SB633
- 2SB690
- BDT42C
- MJE34C
- MJE42C
- NSP42C
- RCA1C06
- TIP41C
Transistor TIP 31C dapat digunakan pada banyak rangkaian dengan tujuan umum. Dengan arus kolektor maksimal 3A, transistor ini dapat menggerakkan berbagai beban di sirkuit seperti saklar daya tinggi, relay, transistor, IC, dan bagian lain dari sirkuit. Tegangan kolektor-emitor maksimum 100V membuatnya cocok digunakan di sirkuit tegangan tinggi.
Sementara itu, daya kolektor maksimum 40 watt juga memungkinkan TIP 31C digunakan sebagai penguat audio dan berkinerja baik dalam tahap penguat audio.
Beberapa contoh penggunaan transistor ini pada rangkaian antara lain:
- Driver power amplifier
- Sirkuit catu daya
- Pengendali kecepatan motor
- Rangkaian charger
- Pasangan Darlington
- Switching beban 3A
Penutup
Dalam artikel ini, rekomend.id telah menjelaskan secara rinci tentang datasheet dan persamaan Tip 31, komponen transistor daya yang penting dalam dunia elektronik. Dengan memahami datasheet Tip 31, Sobat Rekom dapat mengenalinya secara mendalam dan menggunakannya dengan benar dalam proyek elektronik Sobat Rekom.
Datasheet Tip 31 adalah sumber informasi yang sangat berharga. Dalam datasheet ini, Sobat Rekom akan menemukan spesifikasi teknis, batasan operasional, dan karakteristik komponen ini. Pastikan untuk memeriksa dan memahami setiap detail dalam datasheet sehingga Sobat Rekom dapat merancang sirkuit yang sesuai dengan kebutuhan Sobat Rekom.
Selain itu, dalam artikel ini, kami juga membahas persamaan Tip 31. Jika Tip 31 tidak tersedia, Sobat Rekom dapat mempertimbangkan penggunaan komponen pengganti seperti 2N3055, TIP32, atau MJ15003. Namun, penting untuk selalu merujuk pada datasheet masing-masing komponen pengganti dan memastikan bahwa spesifikasinya sesuai dengan kebutuhan Sobat Rekom.
Dalam perjalanan mengimplementasikan Tip 31 dalam proyek elektronik Sobat Rekom, pastikan untuk memperhatikan hal-hal berikut:
- Periksa datasheet secara menyeluruh untuk memahami spesifikasi dan karakteristik Tip 31.
- Pastikan bahwa arus, tegangan, dan suhu yang diterapkan pada Tip 31 sesuai dengan batasan operasional yang dijelaskan dalam datasheet.
- Pertimbangkan kebutuhan pendinginan tambahan seperti heatsink jika Tip 31 digunakan dalam aplikasi daya tinggi atau dalam jangka waktu lama.
- Jika Tip 31 tidak tersedia, periksa persamaan yang disebutkan sebelumnya dan pastikan bahwa komponen pengganti memiliki spesifikasi yang sesuai dengan kebutuhan sirkuit Sobat Rekom.
Dengan memahami dan mengikuti panduan dalam datasheet dan menggunakan persamaan yang sesuai, Sobat Rekom akan memiliki semua informasi yang diperlukan untuk merancang dan mengimplementasikan proyek elektronik yang sukses dengan Tip 31.
Ingatlah selalu untuk merujuk pada sumber informasi resmi dan mengikuti praktik terbaik dalam desain dan penggunaan komponen elektronik. Dengan begitu, Sobat Rekom akan dapat memaksimalkan potensi Tip 31 dan mencapai hasil yang diinginkan dalam proyek Sobat Rekom.
FAQs
Pertanyaan yang Sering Diajukan tentang Datasheet dan Persamaan Tip 31:
- Apakah datasheet Tip 31 mudah ditemukan? Ya, datasheet Tip 31 dapat dengan mudah ditemukan di situs web produsen, toko komponen elektronik online, atau melalui pencarian internet.
- Apa yang harus saya cari dalam datasheet Tip 31? Dalam datasheet Tip 31, perhatikan spesifikasi tegangan, arus, daya, dan suhu operasional yang relevan. Pastikan komponen tersebut sesuai dengan kebutuhan desain Sobat Rekom.
- Bagaimana saya dapat menggantikan Tip 31 dengan komponen pengganti? Untuk menggantikan Tip 31 dengan komponen pengganti, pertimbangkan persamaan seperti 2N3055, TIP32, atau MJ15003. Periksa datasheet komponen pengganti tersebut untuk memastikan kesesuaian spesifikasi.
- Apakah Tip 31 cocok untuk sirkuit daya rendah? Meskipun Tip 31 dirancang untuk menangani daya tinggi, ia juga dapat digunakan dalam sirkuit daya rendah dengan kebutuhan arus yang sesuai.
- Bagaimana cara menghubungkan Tip 31 dalam sirkuit? Pastikan untuk menghubungkan pin basis, kolektor, dan emitor Tip 31 sesuai dengan konfigurasi yang ditentukan dalam datasheet. Biasanya, basis terhubung ke sinyal kontrol, kolektor ke beban atau sumber daya, dan emitor ke titik referensi.
- Apakah Tip 31 membutuhkan pendinginan tambahan? Ya, Tip 31 dapat menghasilkan panas saat mengalirkan arus tinggi. Jika digunakan dalam aplikasi yang membutuhkan daya tinggi atau jangka waktu lama, pendinginan tambahan seperti heatsink mungkin diperlukan.
Dengan menjawab pertanyaan-pertanyaan di atas, diharapkan Sobat Rekom memiliki pemahaman yang lebih baik tentang datasheet dan persamaan Tip 31. Tetaplah memeriksa datasheet resmi dan pedoman produsen untuk memastikan keberhasilan dan keandalan proyek elektronik Sobat Rekom.
