Rekomend.id – Cara Pasang Kabel Front Panel Pada Motherboard PC. Dalam dunia merakit komputer, pemahaman tentang cara pasang kabel front panel pada motherboard PC merupakan aspek kunci yang memegang peranan penting.
Front panel tidak hanya berfungsi sebagai antarmuka visual yang mempercantik tampilan casing, tetapi juga mengintegrasikan berbagai fungsi vital yang mendukung kinerja komputer.
Pemasangan kabel front panel memerlukan keahlian dan pengetahuan khusus agar setiap komponen terpasang dengan benar dan dapat beroperasi sesuai fungsinya.
Dari tombol power hingga indikator LED, setiap kabel memiliki peran masing-masing dalam menyelaraskan fungsi dasar komputer.
Dalam artikel ini, kita akan menjelajahi langkah-langkah cara pasang kabel front panel dengan rinci, menyajikan panduan yang berguna bagi mereka yang ingin menguasai proses merakit komputer secara mandiri.
Mari kita memahami betapa esensialnya pemahaman ini untuk menciptakan sistem komputer yang handal dan optimal.
Pengertian Kabel Front Panel pada PC
Panel depan merujuk pada bagian casing komputer yang umumnya ditempatkan di bagian depan, samping, atau atas casing.
Sementara itu, kabel front panel, atau yang dikenal juga sebagai jumper front panel, adalah sekelompok kabel yang secara bawaan terdapat pada casing PC atau komputer dan terletak di bagian panel depan.
Kabel-kabel front panel ini terintegrasi dengan beberapa fungsi penting yang sangat dibutuhkan untuk operasional komputer.
Fungsi Kabel Front Panel
Beberapa fungsi dari kabel front panel meliputi:
- Tombol Power: Berfungsi untuk menyalakan dan mematikan komputer.
- Tombol Reset: Digunakan untuk melakukan restart komputer.
- HDD LED: Lampu indikator untuk harddisk.
- Port USB: Colokan atau soket yang dapat digunakan untuk menghubungkan perangkat berbasis USB.
- Port Audio: Colokan untuk menghubungkan perangkat audio, seperti speaker, headset, atau mikrofon.
- Dan lain-lain: Seperti card reader, fungsi pengatur level putaran kipas, dan sebagainya.
Melihat fungsi-fungsi di atas, front panel menjadi krusial dalam mempermudah pengoperasian komputer. Bayangkan jika tombol power pada casing tidak berfungsi, pengguna akan kesulitan saat ingin menyalakan atau mematikan komputer. Hal yang sama berlaku jika USB port atau fungsi lainnya tidak berjalan dengan baik.
Mengingat pentingnya fungsi-fungsi ini, pengetahuan tentang cara pemasangan kabel front panel di motherboard PC menjadi hal yang tak bisa diabaikan, terutama bagi mereka yang merakit komputer sendiri.
Oleh karena itu, mari kita langsung membahas cara pemasangan kabel front panel di motherboard PC.
Cara Pasang Kabel Front Panel di Motherboard PC
Sebagaimana dijelaskan sebelumnya, kabel front panel terdiri dari berbagai kabel dengan fungsi masing-masing, seperti Power SW, Reset SW, HDD LED, dan lainnya.
Setiap fungsi dapat diidentifikasi berdasarkan warna khusus, sehingga saat melihat pin kabel front panel dari berbagai merek motherboard seperti Biostar, Asus, MSI, Asrock, Gigabyte, dll, kabel-kabel front panel akan memiliki warna yang berbeda-beda.
Meskipun pada pandangan awal pemasangan kabel front panel di PC terlihat sulit, sebenarnya tidak sesulit yang terbayangkan, bahkan bisa dikatakan mudah. Langkah-langkahnya adalah sebagai berikut:
- Pasang motherboard di casing sebelum memasang kabel front panel.
- Pasang kabel front panel terlebih dahulu sebelum kabel lainnya untuk menghindari hambatan dari kabel lain seperti VGA.
- Rapihkan dan perhatikan pin-pin pada kabel front panel.

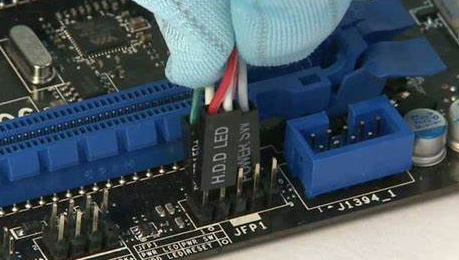

- Secara default, kabel front panel memiliki 10 pin, namun tata letaknya dapat bervariasi tergantung pada motherboard. Sebagai contoh, suatu motherboard mungkin memiliki konfigurasi pemasangan sebagai berikut:
- HDD LED: Dipasang pada pin 1 dan 3
- Power LED: Dipasang pada pin 2 dan 4
- Tombol Reset (Reset SW): Dipasang pada pin 5 dan 7
- Tombol Power (Power SW): Dipasang pada pin 6 dan 8
- Panel Audio Jack: Dipasang pada pin berlabel audio
- Panel USB Port: Dipasangkan pada pin dengan label USB
- Meskipun urutan pin harus disesuaikan, setiap motherboard biasanya menyertakan panduan pemasangan. Ikuti panduan tersebut terkait tata letak pin-nya.
- Setelah memasang semua kabel, periksa kembali pemasangan. Pastikan tidak ada konektor yang terbalik, terutama pada bagian Power LED atau HDD LED yang dapat menyebabkan korsleting dan merusak LED.
- Setelah memastikan semuanya benar, lanjutkan dengan memasang komponen-komponen lain.
- Terakhir, uji coba dengan menyalakan komputer.
Demikianlah penjelasan tentang cara memasang kabel front panel pada motherboard PC sesuai dengan susunan dan urutannya masing-masing.
Ketika merakit PC, pemasangan kabel front panel merupakan langkah penting karena penggunaan komputer akan menjadi rumit tanpa adanya front panel. Oleh karena itu, kemampuan memasangnya menjadi sangat diperlukan.
Penting untuk dicatat bahwa dalam tulisan ini, penekanan diberikan pada pemasangan untuk bagian power dan HDD, sementara USB atau jack audio biasanya lebih mudah karena sudah ditandai dengan tanda yang jelas baik pada kabel maupun motherboard.
Cara Memasang Kabel Front Panel USB 3.0
Terutama untuk front panel USB 3.0, memiliki bentuk yang berbeda dengan kabel dan port yang sedikit lebih besar.
Namun, dalam hal pemasangan, dapat dikatakan lebih sederhana. Kita hanya perlu menyambungkan kabel dengan menyesuaikan ujungnya.
Hal ini karena bentuk colokan kabel sudah disesuaikan dengan port (jika tidak pas, maka kabel tidak akan masuk dengan baik). Sobat Rekomend dapat merujuk pada video di atas untuk gambaran yang lebih lengkap.
Penutup
Demikian artikel ini, Rekomend.id telah membahas mengenai Cara Pasang Kabel Front Panel Pada Motherboard PC.
Dengan demikian, dapat disimpulkan bahwa mengetahui cara pasang kabel front panel pada motherboard PC merupakan keterampilan yang penting bagi para penggemar merakit komputer sendiri.
Meskipun pada awalnya terlihat rumit, proses pemasangan sebenarnya cukup mudah jika diikuti dengan langkah-langkah yang tepat.
Penting untuk memahami fungsi masing-masing kabel front panel dan identifikasi warna yang sesuai untuk mempermudah pemasangan.
Meskipun front panel USB 3.0 memiliki bentuk yang sedikit berbeda, pemasangannya lebih simpel karena colokan kabelnya sudah terdesain untuk pas dengan port yang sesuai.
Video tutorial dapat menjadi sumber referensi yang sangat berguna untuk memvisualisasikan langkah-langkah tersebut secara lebih jelas.
Dengan demikian, diharapkan artikel ini memberikan panduan yang berguna bagi mereka yang ingin merakit komputer sendiri dan mengoptimalkan fungsionalitas front panel untuk pengalaman penggunaan komputer yang lebih baik.
Terima kasih telah membaca artikel Cara Pasang Kabel Front Panel Pada Motherboard PC ini.
