Rekomend.id – Cara Pasang Jalur Timer Wash Mesin Cuci. Dalam menjalankan perawatan dan pemeliharaan mesin cuci, pemahaman mengenai “Cara Pasang Timer Wash Mesin Cuci” menjadi kunci utama.
Pemasangan timer pada mesin cuci memerlukan ketelitian dan pengetahuan teknis agar mesin dapat berfungsi secara optimal.
Dalam konteks ini, penting untuk memahami langkah-langkah yang benar dalam mengganti atau memasang timer wash untuk memastikan kinerja mesin cuci yang handal.
Mari eksplorasi bersama cara pasang timer wash mesin cuci agar dapat memaksimalkan fungsi dan masa pakai perangkat ini.
Cara Pasang Timer Wash Mesin Cuci
Untuk melaksanakan pemasangan ini, kita perlu memahami cara merangkai instalasi mesin cuci 2 tabung. Setidaknya, kita harus tahu bagaimana merangkai dan menghidupkan dinamo mesin cuci tanpa timer.
Sobat Rekomend dapat mempelajari rangkaian kelistrikan mesin cuci 2 tabung yang telah kita bahas di blog ini. Namun, jika ada kekurangan penjelasan terkait pemasangan timer, kita dapat membahasnya kembali di sini.
Cara Pasang Timer 3 Kabel
Timer mesin cuci dengan 6 kabel umumnya diperuntukkan bagi mesin cuci yang dilengkapi dengan motor drain. Sementara itu, mesin cuci 2 tabung tanpa motor drain hanya memerlukan 3 kabel.
Pada motor drain selector, terdapat pengaturan kecepatan pencucian lembut dan kencang. Mesin cuci yang tidak dilengkapi dengan fitur pencucian lembut dan kencang menggunakan tombol drain hanya untuk mengatur pembuangan air.
Dengan demikian, perlu diingat bahwa timer dengan 3 kabel dan 6 kabel sebenarnya memiliki fungsi yang sama. Timer 6 kabel hanyalah perkembangan dari timer 3 kabel, di mana 3 kabel tambahannya digunakan untuk mengendalikan motor drain.
Pemasangan timer dengan 3 kabel dianggap lebih mudah karena proses penyambungannya lebih sederhana tanpa melibatkan motor drain selector. Dua kabel disambungkan pada kapasitor, sementara satu kabel digunakan untuk disambungkan ke sumber listrik.
Cara Pasang Timer Wash 6 kabel
Pada timer mesin cuci dengan 6 kabel, terdapat satu kabel yang berfungsi untuk disambungkan pada selector drain, dan kita dapat mengenali kabel tersebut melalui ciri-cirinya.
Jika Sobat Rekomend membeli timer wash baru dengan 6 kabel, Sobat Rekomend akan melihat perbedaan panjang kabel. Panjang pendeknya kabel ini dirancang untuk memudahkan pemasangan.
Terdapat 3 kabel pendek yang digunakan untuk menghubungkan dengan motor drain, sementara 3 kabel yang panjang digunakan untuk menyambungkan ke kapasitor dan jalur listrik.
Untuk mempermudah pemahaman, saya telah membuat gambar khusus yang menjelaskan sistem kerja dinamo wash dengan timer serta fitur pencucian lembut dan kuat.
Pada diagram kelistrikan dinamo wash, titik hitam menandakan sambungan kabel. Pada timer wash, tiga kabel pendek terhubung ke motor drain, di mana terdapat dua kabel terpisah pada motor drain yang berfungsi sebagai jalur listrik.
Kabel abu dari timer wash disambungkan dengan kabel abu pada motor drain dan dikembalikan melalui kabel coklat tua dan hijau ke timer wash. Penyambungan kabel hijau dan coklat tua ini dapat dibolak-balik tanpa masalah selama terhubung dengan dua kabel pendek dan tidak disambungkan dengan kabel abu.
Setelah pemasangan kabel pendek, akan tersisa 3 kabel panjang yang terlihat pada gambar. Kabel coklat yang panjang kemudian disambungkan ke jalur listrik AC bersama dengan kabel listrik langsung dari dinamo wash.
Dari enam kabel pada timer mesin wash, empat kabel yang berdekatan menunjukkan bahwa dua kabel pendeknya telah terhubung dengan motor drain.
Oleh karena itu, ada dua kabel panjang yang belum terhubung, dan kedua kabel ini disambungkan dengan kapasitor, dapat dipasang dengan cara apa pun.
Jika dua kabel timer wash sudah terhubung dengan kapasitor, satu kabel akan tersisa pada timer wash. Untuk pengetesan khusus pada mesin pencucian, Sobat Rekomend dapat mengikuti gambar di atas, di mana sisa satu kabel dari timer wash digunakan untuk listrik, dan listrik satunya diambil dari dinamo wash.
Selanjutnya, untuk melakukan penyambungan pada rangkaian kelistrikan pada mesin pengering cukup mudah. Kabel listrik langsung pada dinamo pengering disambungkan dengan kabel listrik langsung dinamo wash, lalu tambahkan fuse atau sekring sebagai langkah keamanan.
Penghubungan kedua pada timer spin melibatkan menghubungkan kabel menuju saklar pintu dengan kabel listrik pada timer. Jika mengacu pada pemasangan timer wash di atas, warna yang digunakan adalah coklat.
Dengan melakukan langkah-langkah ini, kedua mesin akan berfungsi dengan baik. Demikianlah contoh sistem kerja timer 3 kabel dan 6 kabel serta jalur pemasangannya yang benar.
Cara Memperbaiki Timer Mesin Cuci yang Rusak
Jika mesin cuci di rumah menunjukkan salah satu atau beberapa gejala di atas, besar kemungkinan timer mesin cuci Sobat Rekomend mengalami masalah. Meski begitu, sebaiknya tidak langsung memutuskan untuk membeli mesin cuci baru. Ada beberapa langkah yang bisa Anda lakukan sendiri untuk mengatasi permasalahan pada timer mesin cuci. Berikut adalah beberapa tips:
- Lepaskan timer mesin cuci Gunakan obeng untuk membuka baut-baut yang menahan timer mesin cuci. Lakukan dengan hati-hati, lalu lepaskan timer mesin cuci dari tempatnya dengan merenggangkannya.

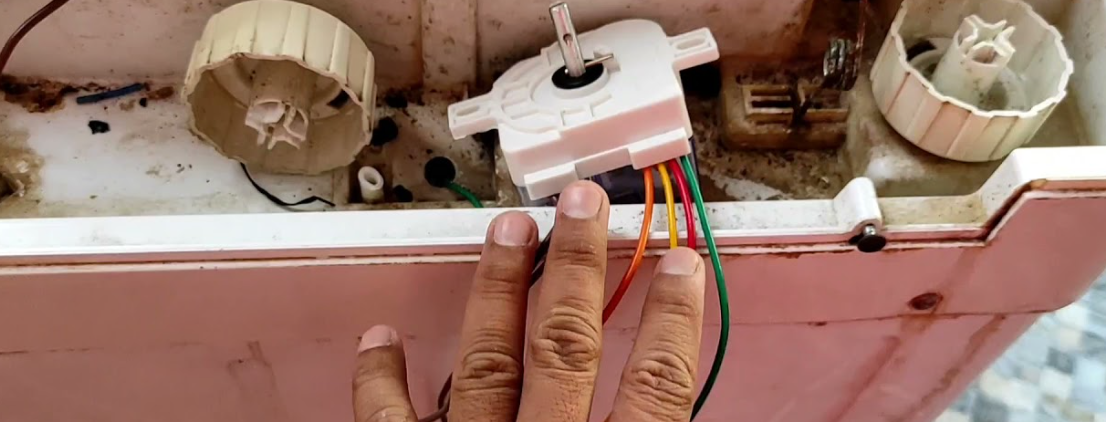

- Perhatikan jalur kabel pada timer Setelah timer dilepas, langkah berikutnya adalah membuka sistem kabel. Amati jalur kabel pada timer mesin cuci Sobat Rekomend. Timer mesin cuci dapat memiliki 3 kabel atau 6 kabel, tergantung modelnya.
- Potong jalur kabel pada timer mesin cuci Selanjutnya, potong jalur kabel pada timer mesin cuci, tetapi pastikan tidak memotong terlalu banyak. Biarkan sedikit kabel tersisa agar dapat digunakan sebagai panduan dan memastikan bahwa pemasangan kabel pada mesin yang baru tidak salah.
- Pasang timer mesin cuci yang baru Pasang timer mesin cuci yang baru ke tempatnya. Sambungkan semua kabel pada timer dengan mesin cuci, dan pastikan agar kabel-kabel tidak bersinggungan satu sama.
Baca Juga: Arti Wash Timer Pada Mesin Cuci dan Fungsinya
Penutup
Demikian artikel ini, Rekomend.id telah membahas mengenai Cara Pasang Jalur Timer Wash Mesin Cuci.
Dengan kata kunci “Cara Pasang Timer Wash Mesin Cuci,” kita dapat menyimpulkan bahwa penggunaan timer wash pada mesin cuci memerlukan langkah-langkah pemasangan yang cermat dan tepat.
Dalam menjalankan proses ini, memahami jalur kabel, lepas-pasang timer dengan hati-hati, dan menghubungkan kembali kabel-kabel dengan presisi menjadi kunci kesuksesan.
Jadi, mari kita telaah bersama cara pasang timer wash mesin cuci untuk memastikan penggunaan yang efisien dan optimal.
Terima kasih telah membaca artikel Cara Pasang Jalur Timer Wash Mesin Cuci ini.
