Rekomend.id – Cara Mengukur Relay dengan Menggunakan Multimeter. Relay adalah komponen penting dalam berbagai aplikasi elektronik dan listrik. Untuk memastikan kinerjanya dalam kondisi baik, pengukuran yang teliti diperlukan. Salah satu alat yang dapat digunakan untuk menguji Relay adalah Multimeter.
Dalam panduan ini, Rekomend akan menjelaskan Cara Mengukur Relay dengan Menggunakan Multimeter, termasuk pengukuran Resistansi Coil dan pengujian Kontak Poin.
Dengan pemahaman ini, Sobat Rekomend dapat memeriksa Relay Sobat Rekomend dengan lebih efisien dan memastikan bahwa perangkat tersebut beroperasi sesuai dengan spesifikasi yang ditetapkan.
Mari kita mulai dengan langkah-langkah yang diperlukan untuk mengukur Relay Sobat Rekomend dengan akurat.
Cara Mengukur Relay dengan Multimeter
Sobat Rekomend dapat memanfaatkan baik Multimeter Analog maupun Multimeter Digital untuk mengukur atau menguji apakah Relay yang hendak diuji dalam keadaan baik atau tidak.
Parameter yang dapat diukur mencakup Resistansi Coil Relay dan keadaan Kontak Poin (Contact Point) saat dalam keadaan aktif atau tidak aktif.
Agar hasilnya lebih tepat, dibutuhkan sumber daya seperti Power Supply untuk mengaktifkan Relay tersebut, seperti contohnya menggunakan Baterai 9V.
Di bawah ini adalah langkah-langkah untuk mengukur Relay menggunakan Multimeter Digital:

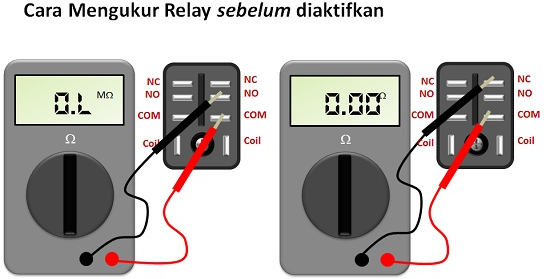

Pengukuran pada Kondisi Relay tidak diaktifkan :
- Setel Saklar Multimeter pada posisi Ohm (Ω).
- Sambungkan satu Probe Multimeter ke Terminal “COM” dan Probe lainnya ke Terminal NC (Normally Close). Pastikan nilai yang ditampilkan pada Layar Multimeter adalah “0” Ohm. Keadaan ini menunjukkan bahwa antara Terminal “COM” dan Terminal NC terhubung dengan baik (Short).
- Pindahkan Probe Multimeter yang awalnya terpasang di Terminal NC ke Terminal NO (Normally Open).Pastikan nilai yang ditampilkan pada Layar Multimeter adalah “Tak terhingga”. Keadaan ini menandakan bahwa antara Terminal “COM” dan Terminal NO tidak memiliki hubungan atau dalam kondisi Open dengan baik.

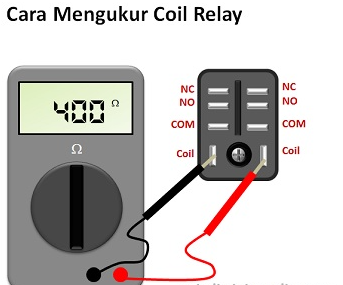

- Sambungkan Probe Multimeter ke Terminal Coil (2 Point) untuk mengukur nilai Resistansi Coil dan memastikan apakah sesuai dengan spesifikasi yang telah ditetapkan oleh pembuat Relay tersebut (spesifikasi Manufaktur).

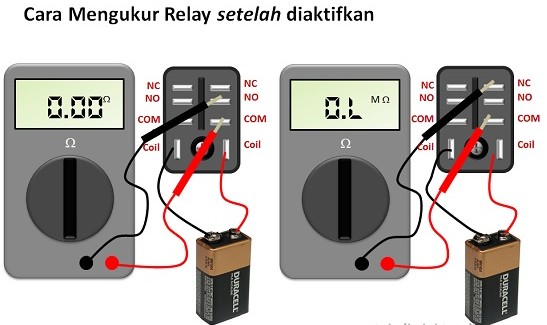

Pengukuran pada Kondisi Relay diaktifkan :
- Sekarang, aktifkan Relay dengan mengalirkan arus listrik sesuai dengan tegangan yang dibutuhkan oleh Relay tersebut, seperti menggunakan baterai 9V untuk mengaktifkannya.
- Sobat Rekomend akan mendengar suara “klik” saat Relay aktif setelah menerima aliran arus listrik. Suara “klik” tersebut menunjukkan bahwa Kontak Poin telah beralih dari posisi NC ke posisi NO.
- Pastikan posisi Saklar Multimeter masih berada pada posisi Ohm (Ω).
- Sambungkan satu Probe Multimeter ke Terminal “COM” dan Probe lainnya ke Terminal NC (Normally Close). Pastikan nilai yang ditampilkan pada Layar Multimeter adalah “Tak terhingga”. Kondisi ini menunjukkan bahwa antara Terminal “COM” dan Terminal NC tidak memiliki hubungan sama sekali saat Relay diaktifkan, atau dalam kondisi Open dengan baik.
- Pindahkan Probe Multimeter yang sebelumnya terpasang di Terminal NC ke Terminal NO (Normally Open). Pastikan nilai yang ditampilkan pada Layar Multimeter adalah “0” Ohm. Kondisi ini menunjukkan bahwa antara Terminal “COM” dan Terminal NO terhubung dengan baik saat Relay diaktifkan.
Baca Juga:
- Pengertian Relay dan Fungsinya
- Memahami Fungsi Relay Elektromagnetik dan Cara Kerjanya
- TOR OVL Memahami Thermal Overload Relay
Penutup
Demikian artikel ini, Rekomend.id telah membahas mengenai Cara Mengukur Relay dengan Menggunakan Multimeter.
Dengan demikian, Cara Mengukur Relay dengan Menggunakan Multimeter adalah langkah-langkah yang dapat membantu Sobat Rekomend memeriksa kondisi Relay secara efektif.
Dengan pengukuran Resistansi Coil dan pengujian Kontak Poin, Sobat Rekomend dapat memastikan bahwa Relay berfungsi sesuai dengan spesifikasi yang ditetapkan oleh pembuatnya.
Selalu ingat untuk mematuhi aturan keselamatan saat bekerja dengan arus listrik dan perangkat elektrik. Semoga panduan ini bermanfaat dalam menjaga dan memeriksa kinerja Relay yang Sobat Rekomend gunakan.
Terima kasih telah membaca artikel Cara Mengukur Relay dengan Menggunakan Multimeter ini.
