Rekomend.id – Cara Mengukur Potensiometer dengan Multimeter. Potensiometer adalah komponen elektronik yang sering digunakan untuk mengatur tegangan atau mengontrol volume dalam berbagai perangkat elektronik.
Untuk memahami dan memanfaatkan potensiometer dengan baik, penting untuk dapat mengukur resistansinya. Salah satu alat yang dapat digunakan untuk mengukur nilai resistansi potensiometer adalah multimeter digital.
Dalam panduan ini, Rekomend akan menjelaskan langkah-langkah yang diperlukan untuk Cara Mengukur Potensiometer dengan Multimeter, sehingga Sobat Rekomend dapat dengan mudah mengatur dan memahami kinerja potensiometer dalam rangkaian elektronik Sobat Rekomend.
Mari kita mulai dengan langkah pertama.
Cara Mengukur Potensiometer
Di bawah ini adalah langkah-langkah untuk mengukur resistansi pada potensiometer menggunakan multimeter digital:

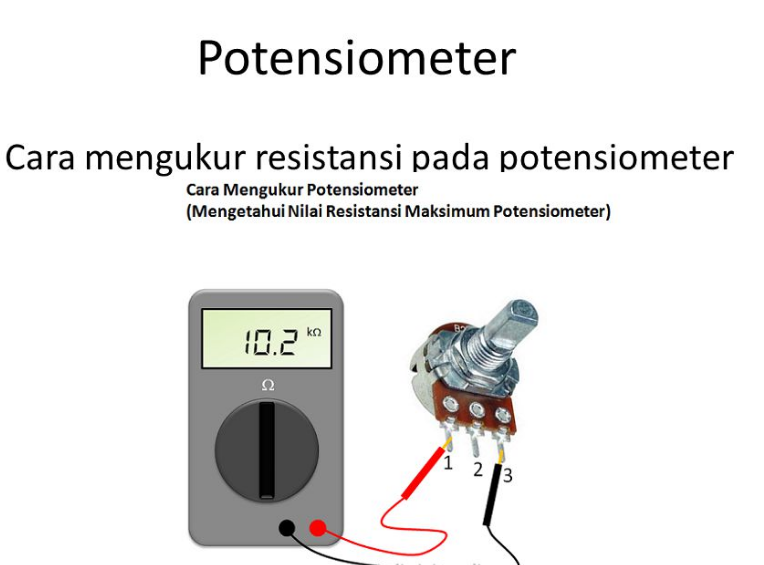

Untuk mengetahui Nilai Resistansi Maksimum Potensiometer
- Putar saklar multimeter ke posisi Ohm (Ω).
- Sambungkan probe multimeter ke kaki Terminal pertama (1) dan Terminal ketiga (3).
- Amati nilai resistansi potensiometer pada tampilan multimeter; nilai yang ditampilkan adalah resistansi maksimum dari potensiometer yang sedang diukur.
Penting untuk dipahami bahwa nilai maksimum tersebut adalah nilai nominal dari potensiometer dan biasanya hampir sama dengan nilai yang tercetak pada badan potensiometer itu sendiri. Nilai resistansi potensiometer antara Terminal 1 dan Terminal 3 akan tetap konstan. Ini berarti bahwa pengaturan pemutaran shaft (tuas) tidak akan memengaruhi nilai pengukuran resistansinya.

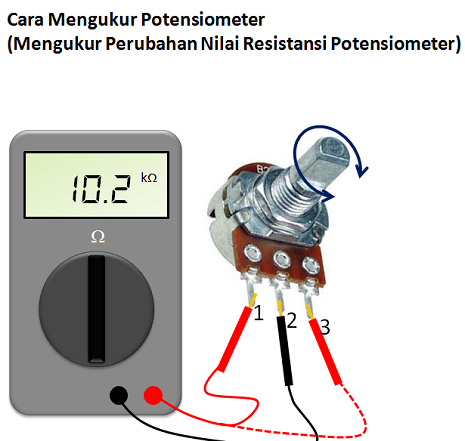

Untuk mengukur Perubahan Nilai Resistansi Potensiometer
- Setel posisi saklar multimeter pada Ω (Ohm).
- Sambungkan probe multimeter pada kaki Terminal pertama (1) dan Terminal kedua (2).
- Putar shaft atau tuas potensiometer searah jarum jam.
- Perhatikan nilai resistansi yang terbaca di tampilan multimeter. Nilai resistansi akan meningkat seiring dengan pergerakan shaft (tuas) potensiometer tersebut. Sebaliknya, jika shaft (tuas) potensiometer diputar berlawanan arah jarum jam, nilai resistansi akan menurun seiring dengan pergerakan shaft (tuas) potensiometer tersebut.
- Pindahkan probe multimeter dari kaki Terminal pertama (1) ke Terminal ketiga (3). Sekarang, kaki terminal potensiometer yang diukur adalah Terminal 2 dan Terminal 3.
- Putar shaft (tuas) potensiometer searah jarum jam.
- Perhatikan nilai resistansi potensiometer pada tampilan multimeter. Nilai resistansi akan menurun seiring dengan pergerakan shaft (tuas) potensiometer tersebut. Sebaliknya, jika shaft (tuas) potensiometer diputar berlawanan arah jarum jam, nilai resistansi akan naik seiring dengan pergerakan shaft (tuas) potensiometer tersebut.
Baca Juga:
Penutup
Demikian artikel ini, Rekomend.id telah membahas mengenai Cara Mengukur Potensiometer dengan Multimeter.
Demikianlah cara mengukur potensiometer dengan multimeter. Dengan mengikuti langkah-langkah di atas, Sobat Rekomend dapat dengan mudah menentukan nilai resistansi potensiometer dan melihat bagaimana perubahan pemutaran shaft (tuas) memengaruhi nilai resistansi tersebut.
Semoga panduan ini bermanfaat untuk pekerjaan Sobat Rekomend yang melibatkan pengukuran potensiometer.
Terima kasih telah membaca artikel Cara Mengukur Potensiometer dengan Multimeter ini.
