Rekomend.id – Panduan Lengkap – Cara Menggunakan Multimeter Digital dengan Mudah dan Aman. Dalam dunia kelistrikan, multimeter digital adalah alat yang sangat berguna untuk mengukur berbagai parameter seperti tegangan, arus, dan hambatan. Alat ini sering digunakan oleh teknisi, hobiis elektronik, hingga pemula yang ingin memahami dasar-dasar pengukuran listrik.
Cara menggunakan multimeter digital sebenarnya cukup mudah, asalkan memahami fungsi dan cara kerjanya dengan benar. Dengan alat ini, Sobat dapat mendeteksi masalah kelistrikan lebih cepat, memastikan instalasi listrik bekerja dengan baik, serta menghindari risiko kerusakan pada perangkat elektronik.
Pada artikel ini, kita akan membahas langkah-langkah cara menggunakan multimeter digital dengan benar dan aman, sehingga Sobat dapat melakukan pengukuran listrik dengan lebih percaya diri.
Multimeter: Alat Ukur untuk Listrik
Sebelum membahas cara menggunakan multimeter digital, Rekomend membahas mengenai multimeter.
Listrik adalah sistem yang cukup kompleks dan bisa berbahaya jika tidak ditangani dengan hati-hati. Masalah kelistrikan harus segera dideteksi agar tidak menimbulkan risiko yang lebih besar. Salah satu alat penting dalam perawatan dan perbaikan sistem listrik adalah multimeter.
Multimeter adalah alat ukur yang digunakan untuk mengetahui besaran arus listrik, tegangan, hambatan, dan beberapa parameter listrik lainnya. Hasil pengukurannya memberikan informasi penting bagi teknisi, misalnya saat memasang instalasi listrik, memperbaiki gangguan, atau melakukan pengecekan berkala.
Berbeda dengan komponen listrik lain yang dipasang secara permanen, multimeter digunakan sementara—hanya saat pengukuran dilakukan. Alat ini disambungkan ke sumber listrik atau komponen yang ingin diuji, lalu dilepas kembali setelah pengukuran selesai. Fleksibilitas ini membuatnya sangat praktis dan bisa digunakan sesuai kebutuhan.
Jenis-Jenis Multimeter
Pada pembahasan cara menggunakan multimeter digital, di pasaran, ada dua jenis multimeter yang umum digunakan:
1. Multimeter Analog (AMM)
Multimeter analog menggunakan jarum skala untuk menampilkan hasil pengukuran. Untuk membaca hasilnya, Sobat perlu melihat posisi jarum pada meteran dan menyesuaikan rentang pengukuran secara manual. Karena masih menggunakan metode analog, hasilnya memerlukan sedikit perhitungan dan interpretasi.
Cara Menggunakan Multimeter Analog:
- Pilih mode pengukuran yang sesuai, misalnya tegangan (V), arus (A), atau hambatan (Ω).
- Hubungkan probe merah ke titik positif dan probe hitam ke titik negatif.
- Kalibrasi dengan memastikan jarum berada di nol saat probe belum terhubung ke sirkuit.
- Sambungkan probe ke sirkuit atau komponen yang ingin diukur, lalu baca hasilnya di skala analog.
- Setelah selesai, matikan multimeter untuk menghemat baterai dan menjaga akurasi alat.
Multimeter analog masih banyak digunakan karena harganya lebih terjangkau dan cocok untuk pengukuran yang memerlukan perubahan nilai cepat. Namun, membaca hasilnya membutuhkan ketelitian lebih dibandingkan dengan versi digital.
2. Multimeter Digital (DMM)
Multimeter digital menampilkan hasil pengukuran langsung dalam bentuk angka di layar digital, sehingga lebih mudah dibaca dan tidak memerlukan perhitungan tambahan.
Keunggulan Multimeter Digital:
1. Lebih akurat dan stabil dibandingkan analog.
2. Tampilan layar lebih jelas, memudahkan pembacaan hasil.
3. Dilengkapi berbagai fitur tambahan, seperti pengukuran kapasitansi, frekuensi, dan suhu.
4. Beberapa model bisa menyimpan hasil pengukuran untuk analisis lebih lanjut.
Dengan kepraktisan dan keakuratannya, multimeter digital menjadi pilihan utama bagi teknisi modern.
Fungsi Multimeter
Pada artikel cara menggunakan multimeter digital, multimeter memiliki berbagai kegunaan penting dalam dunia kelistrikan, di antaranya:
1. Mengukur Arus Listrik
Multimeter dapat mengukur arus listrik, baik DC (arus searah) maupun AC (arus bolak-balik). Pastikan mode pengukuran sudah sesuai untuk menghindari kesalahan atau kerusakan pada alat.
2. Mengukur Tegangan (Voltase)
Multimeter digunakan untuk mengetahui tegangan listrik dalam suatu rangkaian. Namun, penting untuk memperhatikan batas maksimal pengukuran agar komponen listrik tetap aman.
3. Mengukur Hambatan (Resistansi)
Multimeter juga bisa digunakan untuk mengukur hambatan listrik pada komponen seperti resistor. Pastikan memilih skala yang sesuai agar hasilnya akurat.
4. Menguji Transistor (Hfe)
Beberapa multimeter dilengkapi fitur Hfe, yang digunakan untuk mengukur penguatan transistor serta mengidentifikasi jenisnya—NPN atau PNP.
- Transistor NPN memiliki susunan Negatif-Positif-Negatif (N-P-N)
- Transistor PNP memiliki susunan Positif-Negatif-Positif (P-N-P)
5. Mengukur Kapasitansi Kapasitor
Dengan fitur tertentu, multimeter dapat mengukur nilai kapasitansi kapasitor. Namun, pastikan tidak melebihi batas maksimal alat agar hasilnya tetap akurat.
6. Mengukur Frekuensi Sinyal
Multimeter juga bisa digunakan untuk mengukur frekuensi sinyal listrik, yang berguna dalam analisis rangkaian elektronik.
Cara Menggunakan Multimeter Digital dengan Mudah
Berikut adalah cara menggunakan multimeter digital:

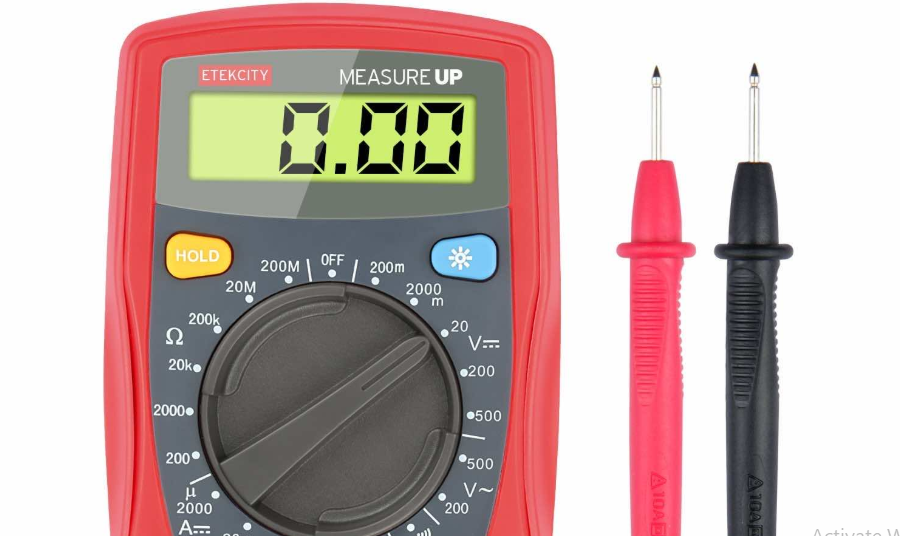

1. Kenali Bagian-Bagian Multimeter
Sebelum mulai menggunakannya, pahami dulu komponen utama multimeter digital. Alat ini biasanya terdiri dari:
- Layar digital untuk menampilkan hasil pengukuran.
- Dial selector (tombol putar) untuk memilih jenis pengukuran, seperti tegangan, arus, atau hambatan.
- Probe (kabel pengukur) merah dan hitam yang digunakan untuk menghubungkan multimeter ke komponen yang diukur.
- Tombol fungsi tambahan untuk fitur tertentu.
3. Pahami Skala dan Batas Pengukuran
Setiap multimeter memiliki batas maksimal untuk setiap jenis pengukuran. Pastikan Sobat memilih skala yang sesuai agar alat tidak rusak dan tetap aman digunakan. Jika ragu, mulai dengan skala terbesar dulu, lalu turunkan jika perlu.
4. Cara Mengukur Tegangan (Volt)
- Putar dial selector ke simbol V (VDC untuk tegangan searah, VAC untuk tegangan bolak-balik).
- Sambungkan probe merah ke terminal positif dan probe hitam ke terminal negatif.
- Baca angka yang muncul di layar. Jika mengukur tegangan AC, perhatikan apakah nilainya dalam satuan RMS (Root Mean Square) atau puncak.
5. Cara Mengukur Arus (Ampere)
- Pilih mode mA (miliampere) atau A (ampere), sesuai dengan perkiraan besar arus yang akan diukur.
- Untuk mengukur arus, sirkuit harus diputus terlebih dahulu, karena multimeter akan disambungkan secara seri dengan rangkaian.
- Sambungkan probe merah ke terminal yang sesuai dan probe hitam ke terminal COM.
- Hati-hati saat mengukur arus, terutama pada perangkat dengan daya besar.
6. Cara Mengukur Hambatan (Ohm)
- Putar dial selector ke simbol Ω (ohm).
- Pastikan komponen yang diukur tidak sedang dialiri listrik.
- Sambungkan kedua probe ke ujung-ujung komponen, lalu baca nilai resistansi di layar.
7. Tips Keselamatan Saat Menggunakan Multimeter
Agar tetap aman saat menggunakan multimeter, perhatikan hal-hal berikut:
1. Pastikan alat dalam kondisi baik sebelum digunakan.
2. Periksa kabel probe, jangan gunakan jika ada yang terkelupas atau rusak.
3. Jangan mengukur tegangan jika dial masih di posisi pengukuran arus.
4. Pilih skala yang tepat agar hasil lebih akurat dan aman.
5. Jangan menyentuh komponen listrik yang sedang bertegangan tinggi tanpa perlindungan yang sesuai.
Baca Juga:
Penutup
Demikianlah informasi dari Rekomend.id tentang cara menggunakan multimeter digital.
Memahami cara menggunakan multimeter digital adalah keterampilan penting bagi siapa saja yang bekerja dengan listrik, baik teknisi profesional maupun pemula. Dengan mengikuti langkah-langkah yang benar, Sobat dapat mengukur tegangan, arus, dan hambatan dengan mudah dan aman.
Selain itu, selalu perhatikan keselamatan saat menggunakan multimeter untuk menghindari risiko kesalahan atau kerusakan. Dengan latihan dan pemahaman yang baik, Sobat dapat memanfaatkan alat ini secara optimal untuk berbagai keperluan kelistrikan.
Semoga panduan ini membantu Sobat dalam memahami cara menggunakan multimeter digital dengan lebih baik. Selamat mencoba dan tetap berhati-hati saat bekerja dengan listrik!
Terimakasih telah membaca artikel cara menggunakan multimeter digital ini,
