Rekomend.id – Cara Membuat Induktor (Coil) yang berinti Udara. Cara membuat induktor coil yang berinti udara merupakan salah satu keterampilan penting dalam dunia elektronika.
Induktor coil berfungsi sebagai penyimpan energi magnetik dan memiliki beragam aplikasi, mulai dari filter frekuensi hingga komponen penting dalam rangkaian listrik.
Dalam panduan ini, Rekomend akan menjelaskan Cara Membuat Induktor (Coil) yang berinti Udara dan prinsip dasar untuk membuat induktor coil yang berinti udara.
Dengan pemahaman yang baik tentang proses ini, Sobat Rekomend akan dapat menghasilkan komponen elektronika yang sesuai dengan kebutuhan dan spesifikasi Sobat Rekomend. Mari kita mulai dengan memahami langkah pertama dalam cara membuat induktor coil yang berkualitas.
Arus Listrik Pada Induktor
Sebelum membahas Cara Membuat Induktor (Coil) yang berinti Udara, Rekomend akan membahas Arus Listrik pada Induktor.
Induksi medan listrik akan terjadi saat arus listrik mengalir melalui sebuah induktor. Setiap lilitan kawat pada induktor akan menciptakan medan listrik dengan arah yang sejajar dengan aliran arus. Fenomena ini dikenal sebagai induksi diri (self-induction).
Fluks magnetik adalah jumlah dari induksi medan listrik yang muncul pada setiap lilitan kawat karena aliran arus listrik yang mengalir melaluinya.
Kuat medan listrik yang dihasilkan oleh induktor berubah seiring berjalannya waktu dan ini mengakibatkan terjadinya induksi gaya gerak listrik (ggl) yang dikenal dengan istilah electromotive force (emf).
Induktansi Diri

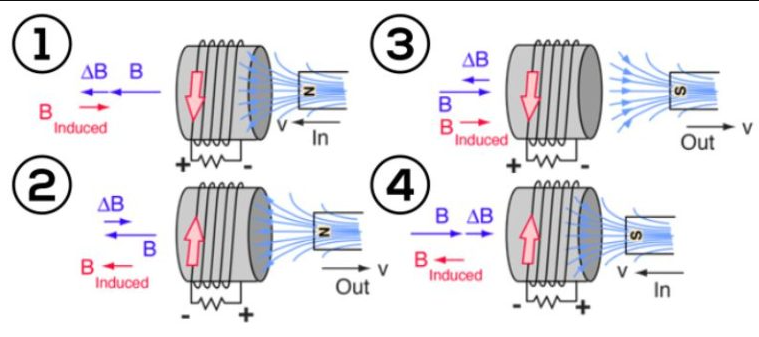

Besarnya emf yang timbul akan menciptakan arus yang bertentangan dengan setiap perubahan fluks magnetik. Perlawanan dari emf ini dikenal sebagai induktansi diri (self-inductance).
Pernyataan ini sejalan dengan Hukum Lenz yang dirumuskan oleh Heinrich Friedrich Lenz (1804 – 1865). Nilai induktansi diukur dalam satuan Henry (H).
Sebuah induktor memiliki nilai induktansi sebesar 1 H (Henry) jika perubahan arus sebesar 1 Ampere per detik mampu menginduksi tegangan sebesar 1 Volt di dalamnya.
Rumus dan Cara membuat Induktor yang berinti Udara (Air Inductor)
Dalam upaya berbagi pengetahuan, berikut adalah panduan untuk membuat induktor berinti udara. Kunci utamanya adalah memahami rumus yang diperlukan untuk menghitung nilai induktansi yang diinginkan.
Berikut adalah rumusnya:

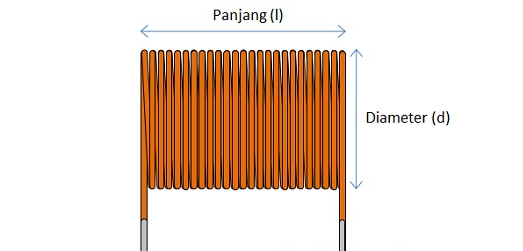

L = [d2 n2] / [18d + 40l]
Di mana: L = Nilai Induktansi dalam satuan Mikro Henry (µH)
d = Diameter Koil dalam satuan Inci
l = Panjang Koil dalam satuan Inci
n = Jumlah Lilitan
Perlu dicatat: Panjang coil (induktor) harus setidaknya sama dengan atau 0.4 kali lebih besar dari diameter coil (inductor).
Untuk membuat induktor, biasanya digunakan kawat tembaga yang dibungkus dengan insulator. Pilih inti sementara yang sesuai dengan diameter induktor yang diinginkan.
Induktor atau coil harus dililit dengan ketat dan sebaiknya sedekat mungkin. Setelah lilitan sesuai dengan panjang yang diinginkan, perlahan-lahan tarik atau keluarkan inti sementara tersebut untuk menghindari gangguan pada induktor yang sudah dililit.
Selanjutnya, tambahkan sedikit epoxy (perekat) agar lilitan induktor (coil) tetap kuat. Terakhir, lepaskan insulator kawat pada kedua ujung induktor sehingga dapat disolder atau digunakan untuk menghantar arus listrik.
Contoh Kasus :
Seorang penghobi elektronika membutuhkan induktor dengan nilai induktansi sebesar 5 µH untuk digunakan dalam rangkaian radio frekuensinya. Induktor tersebut memiliki diameter 0.5 inci dan panjang 1 inci. Berapa jumlah lilitan yang diperlukan?
Penyelesaiannya :
Berdasarkan informasi pada soal di atas, dapat disimpulkan bahwa:
L = 5 µH
d = 0.5 inci
l = 1 inci
n = ?
n = √{L [18d + 40l]} / d
n =√{5 [(18×0.5) + (40×1)]} / 0.5
n = 31 lilit.
Sehingga, jumlah lilitan yang diperlukan adalah 31 lilitan.
Baca Juga:
Penutup
Demikian artikel ini, Rekomend.id telah membahas mengenai Cara Membuat Induktor (Coil) yang berinti Udara.
Dalam pembuatan induktor coil yang berinti udara, pemahaman tentang prinsip-prinsip dasar dan rumus yang berkaitan dengan induktansi sangat penting.
Dengan mengikuti langkah-langkah yang telah dijelaskan sebelumnya, Sobat Rekomend dapat membuat induktor sesuai dengan kebutuhan spesifik Sobat Rekomend dalam berbagai aplikasi elektronika.
Semoga panduan ini membantu Sobat Rekomend dalam memahami Cara Membuat Induktor (Coil) yang berinti Udara dengan tepat.
Terima kasih telah membaca artikel Cara Membuat Induktor (Coil) yang berinti Udara ini.
