Rekomend.id – Cara Membuat Rangkaian 1 Lampu LED Berkedip Tanpa IC. Pada artikel ini, kami akan membahas cara membuat rangkaian sederhana yang dapat membuat 1 lampu LED berkedip.

Rangkaian ini sangat cocok bagi pemula yang ingin belajar tentang dasar-dasar elektronika dan sirkuit. Dalam artikel ini, rekomend.id akan menjelaskan komponen yang dibutuhkan dan langkah-langkah yang perlu diikuti untuk membuat rangkaian tersebut.

Komponen yang Dibutuhkan

Sebelum memulai, pastikan Sobat memiliki semua komponen yang dibutuhkan untuk membuat rangkaian 1 lampu LED berkedip ini.

Berikut adalah daftar komponen yang perlu disiapkan:

1 buah lampu LED (pilih warna LED sesuai preferensi Sobat)
1 buah resistor (nilai resistansi tergantung pada spesifikasi LED yang Sobat gunakan)
1 buah breadboard atau PCB (untuk merakit rangkaian)
Kabel penghubung (untuk menghubungkan komponen)
Sumber daya listrik (misalnya baterai atau adaptor)

Pastikan Sobat memiliki semua komponen tersebut sebelum melanjutkan ke langkah berikutnya.

Membuat 1 Lampu LED Berkedip

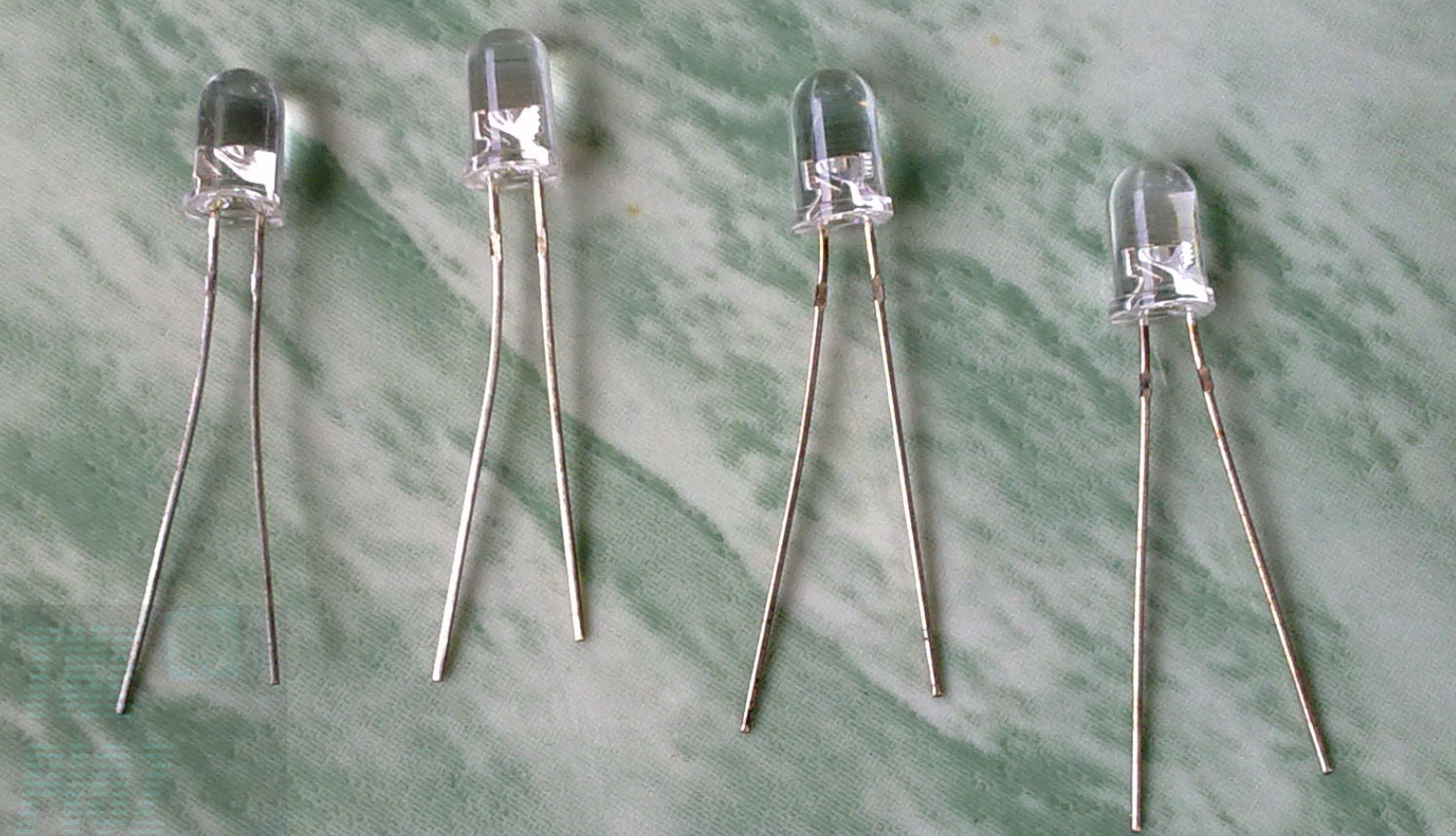

Untuk membuat 1 lampu LED berkedip, langkah-langkahnya sangatlah mudah. Namun, sebelumnya Sobat perlu memahami apa itu LED. LED merupakan singkatan dari Light Emitting Diode, yang merupakan salah satu jenis dioda dalam elektronika daya.

LED dapat berfungsi seperti dioda dalam menghambat arus yang mengalir dari arah berlawanan dan mengizinkan arus yang mengalir dalam arah yang diinginkan.

Yang membedakan LED dengan dioda biasa adalah kemampuannya untuk memancarkan cahaya ketika arus maju mengalir melaluinya, sehingga tidak ada arus yang mengalir ketika arus mundur.

Cara Membuat 1 Lampu LED Berkedip Tanpa IC

Dioda memiliki arus minimum yang dapat digunakan tergantung pada ukurannya, dan memiliki batas maksimum yang dapat dilewati sebelum rusak jika arusnya terlalu tinggi.

Ada berbagai cara untuk membuat 1 lampu LED berkedip. Sobat dapat menggunakan cara membuat 1 lampu LED berkedip tanpa IC, atau menggunakan metode lainnya.

Untuk mengetahui lebih lanjut tentang cara membuat 1 lampu LED berkedip, silakan baca penjelasan di bawah ini sampai selesai. Sobat dapat mencoba metode menggunakan relay sederhana.

Berikut ini akan dijelaskan cara membuat 1 lampu LED berkedip dengan metode yang dianggap paling efektif, yaitu menggunakan relay.

Relay adalah perangkat elektromagnetik dasar yang sering digunakan untuk pengendalian listrik. Relay dapat menghidupkan atau mematikan arus yang besar hanya dengan memerlukan arus kecil.

Bagian utamanya terdiri dari komponen elektromagnetik, yaitu kumparan sebagai magnet sementara, dan sebuah kontak yang terhubung dengan pegas di dalamnya.

Penjelasan yang sederhana adalah ketika kumparan teraliri arus, kumparan akan menjadi magnet dan menarik kontak ke arahnya.

Ketika arus tidak lagi mengalir melalui kumparan, medan magnetik akan hilang dan kontak akan ditarik oleh pegas sehingga kembali ke posisi semula.

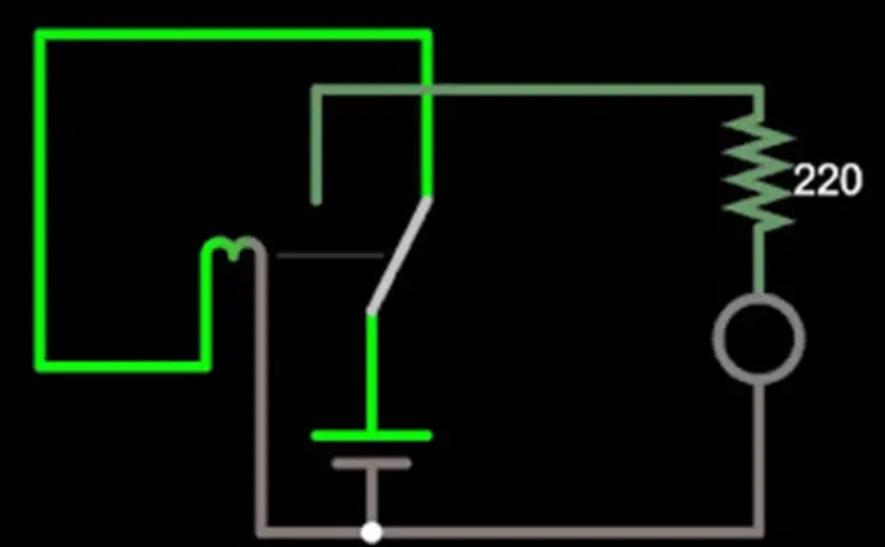

Pemanfaatan relay secara sederhana dapat dilihat pada gambar di mana Sobat akan menggunakan sebuah relay, LED, resistor, dan sumber tegangan DC.

Rangkaian di atas termasuk dalam fase awal di mana kumparan belum menerima aliran listrik dari baterai.

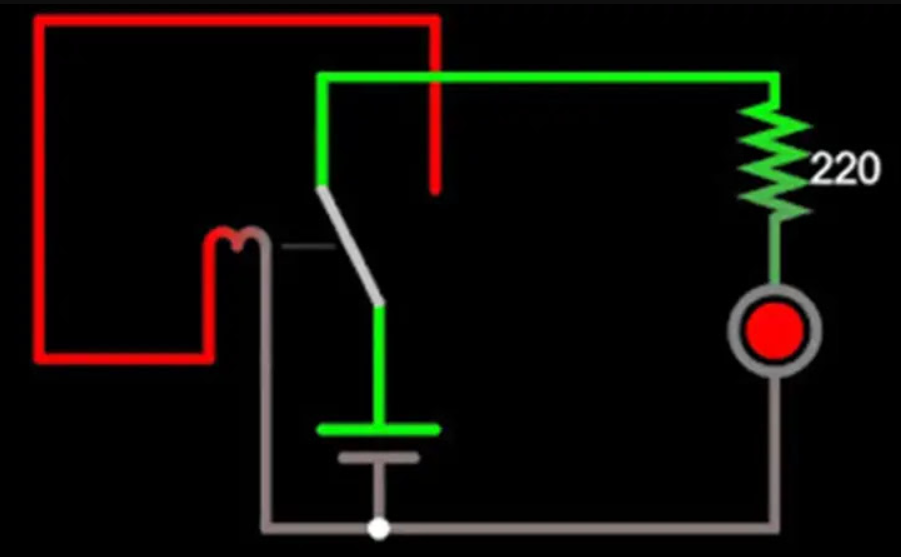

Sementara itu, rangkaian yang akan ditunjukkan dalam gambar di bawah ini menggambarkan fase kedua, di mana kumparan telah menerima aliran arus dan menarik kontak, sehingga mengalirkan arus ke lampu LED.

Setelah itu kontak akan kembali menuju ke posisi awal setelah akhirnya ditarik oleh pegas ketika koil tidak teraliri arus. Dan rangkaian kembali seperti pada gambar tersebut. Dua fase ini akan berulang terus.

Jika transisi LED terjadi terlalu cepat, maka di sini Sobat bisa memanfaatkan penunda waktu dari sebuah kapasitor dan resistor dengan menggunakan prinsip pengisian kapasitor.

Langkah-langkah Membuat Rangkaian Lampu LED Berkedip

Berikut adalah langkah-langkah untuk membuat rangkaian lampu LED berkedip:

1. Menyambungkan Resistor

Pasang resistor pada breadboard atau PCB.
Sambungkan salah satu ujung resistor dengan kabel penghubung ke salah satu lubang yang tersedia di breadboard atau PCB.

2. Menyambungkan Lampu LED

Pasang lampu LED pada breadboard atau PCB.
Sambungkan kaki pendek (kaki negatif) lampu LED ke ujung resistor yang tersambung pada langkah sebelumnya.
Sambungkan kaki panjang (kaki positif) lampu LED ke kabel penghubung yang tersedia di breadboard atau PCB.

3. Menghubungkan Sumber Daya Listrik

Sambungkan kabel penghubung dari ujung resistor yang tersisa pada breadboard atau PCB ke salah satu kaki sumber daya listrik (misalnya positif baterai).
Sambungkan kabel penghubung dari kaki negatif sumber daya listrik (misalnya negatif baterai) ke ujung lampu LED yang tersisa pada breadboard atau PC

Penjelasan Tentang Membuat Rangkaian 1 Lampu LED Berkedip

Rangkaian ini bekerja dengan memanfaatkan prinsip arus listrik yang mengalir melalui resistor dan lampu LED. Ketika sumber daya listrik dinyalakan, arus listrik mengalir melalui resistor dan lampu LED, menyebabkan lampu LED menyala.

Namun, karena ada resistor di rangkaian, arus listrik tidak langsung mencapai lampu LED secara penuh, sehingga membuat 1 lampu LED berkedip.

Resistor berfungsi untuk membatasi aliran arus listrik, dan keberadaannya dalam rangkaian ini menghasilkan efek berkedip pada lampu LED.

Saat arus listrik mengalir melalui resistor, tegangan yang diberikan ke lampu LED berfluktuasi, sehingga membuat 1 lampu LED berkedip dengan kecepatan tertentu.

Lampu LED Berkedip Dengan Mikrokontrol

Mikrokontroler dapat menjadi metode yang paling mudah dan efisien untuk mengendalikan lampu LED berkedip. Mikrokontroler memungkinkan kita untuk membuat pola unik sesuai dengan keinginan dan mengatur interval waktu antara setiap pola.

Kali ini, kita akan mencoba menggunakan ATMEGA8535 untuk membuat 8 lampu LED berkedip dengan cara yang sederhana.

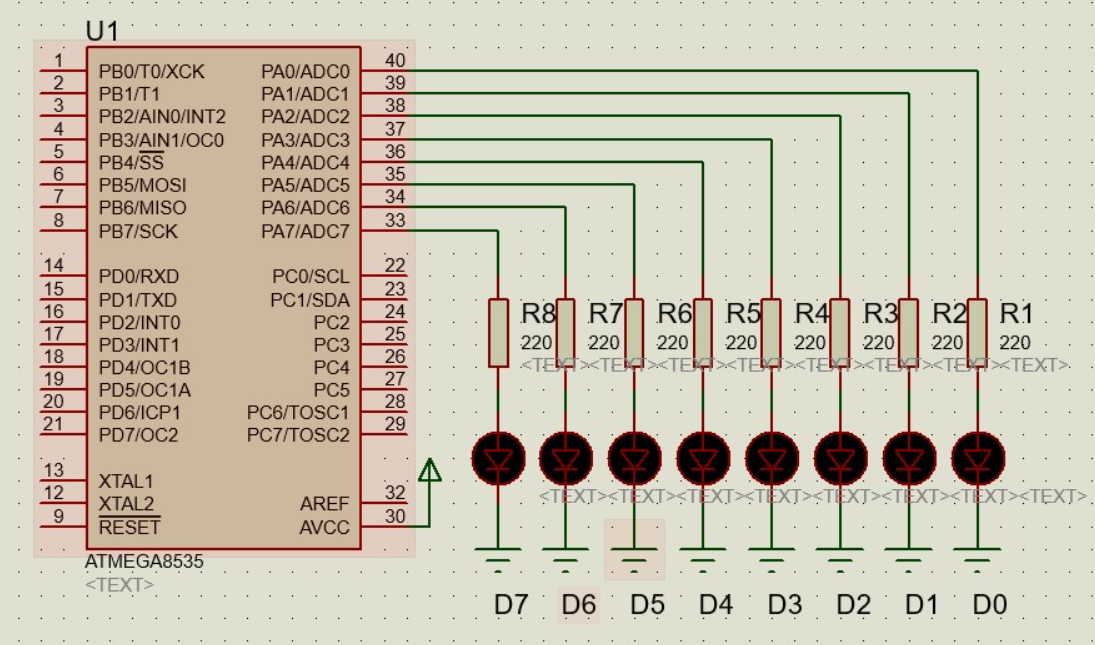

Berikut adalah contoh sederhana dari ATMEGA8535 dengan 8 LED dan resistor yang digunakan.

Dari kanan ke kiri, kita memberi nama LED sebagai D0 hingga D7 secara berurutan. Kami menggunakan PORT.A sebagai output untuk memberikan tegangan 5 V ke LED yang ingin dinyalakan.

Untuk mengendalikan LED, pengetahuan dasar tentang pemrograman biner diperlukan.

PORT.A memiliki 8 port sebagai output, dan kode binernya dapat ditulis sebagai:

PORT.A = 0bxxxxxxxx;

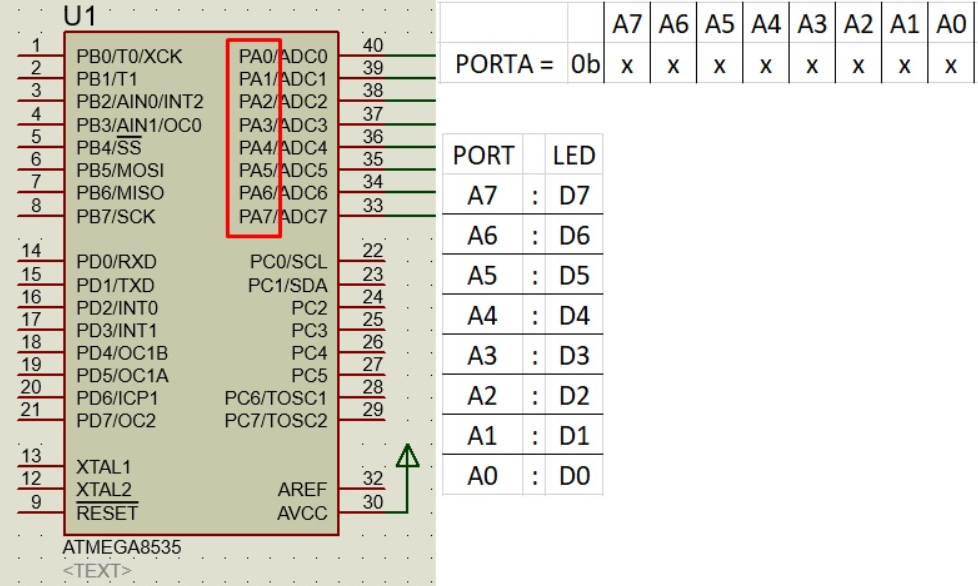

di mana x dapat diganti dengan angka 0 atau 1. Mengubah x menjadi 1 akan menyalakan LED yang terhubung. Mengubah x menjadi 0 akan mematikan LED yang terhubung. Untuk mengetahui koneksi antara LED dan port, silakan lihat Gambar di bawah ini.

Mari kita perhatikan PORTA.0 (PA0) yang terhubung dengan LED1 (D0), PORTA.1 (PA1) yang terhubung dengan LED2 (D1), dan seterusnya.

Kode biner PORTA = 0bxxxxxxxx mewakili port A7, A6, …, dan A0 secara berurutan. Misalnya, jika kita ingin menyalakan LED D0 yang terhubung ke A0, kita dapat menulis:

PORTA = 0b00000001;

Dengan demikian, LED D0 akan dinyalakan sedangkan LED D1 hingga D7 dimatikan.

Jika kita ingin membuat pola LED sesuai dengan gambar yang diberikan.

Mari kita tulis:

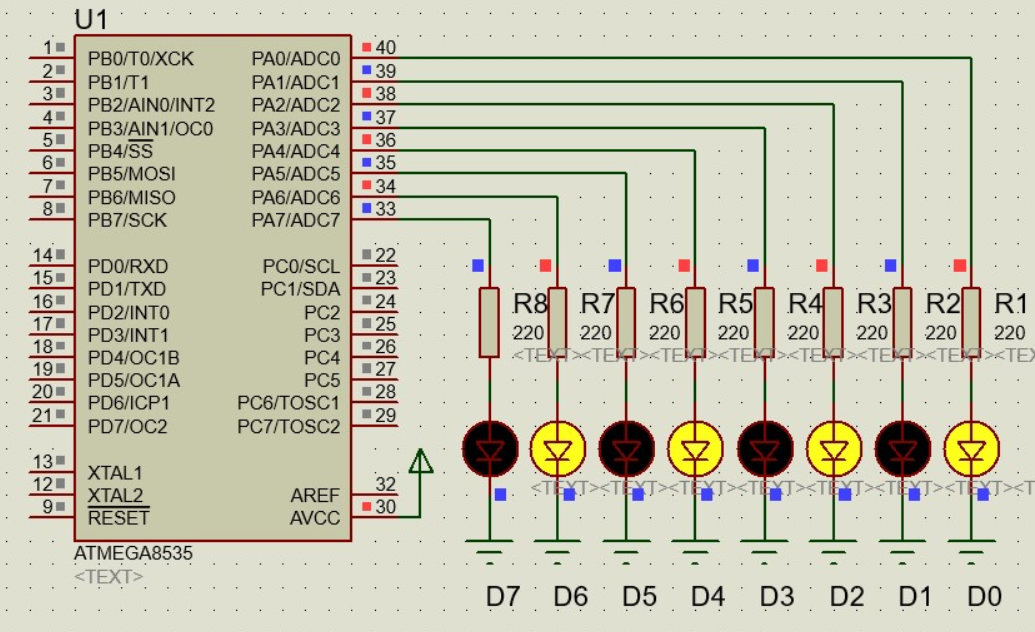

PORTA = 0b01010101;

Ini adalah pola yang berkebalikan dengan gambar yang diberikan.

Mari kita tulis programnya:

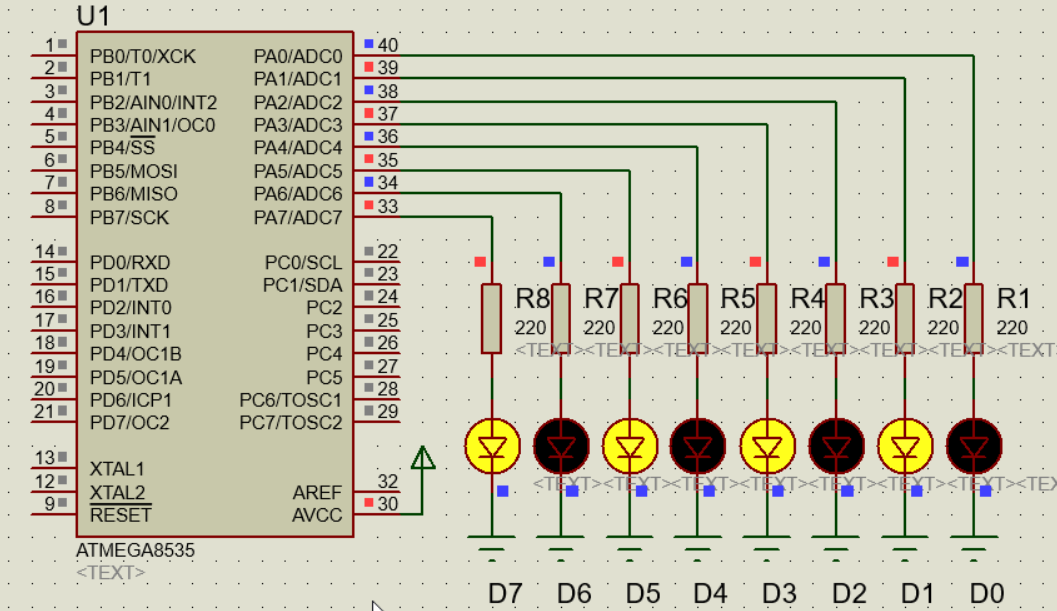

PORTA = 0b10101010;

Ini adalah contoh terakhir, di mana kita menggabungkan dua pola secara bergantian sesuai dengan gambar yang diberikan.

Baca juga:

Kesimpulan

Demikian penjelasan dari rekomend.id mengenai cara membuat rangkaian 1 lampu LED berkedip. Membuat rangkaian 1 lampu LED berkedip merupakan proyek elektronika yang sederhana dan cocok untuk pemula.

Dalam artikel ini, rekomend.id telah membahas komponen yang dibutuhkan dan langkah-langkah yang perlu diikuti untuk membuat rangkaian tersebut.

Dengan mengikuti petunjuk yang telah diberikan, Sobat dapat membuat rangkaian 1 lampu LED berkedip sendiri dan memahami dasar-dasar elektronika yang terlibat.
